带减重孔直齿圆柱传动齿轮结构

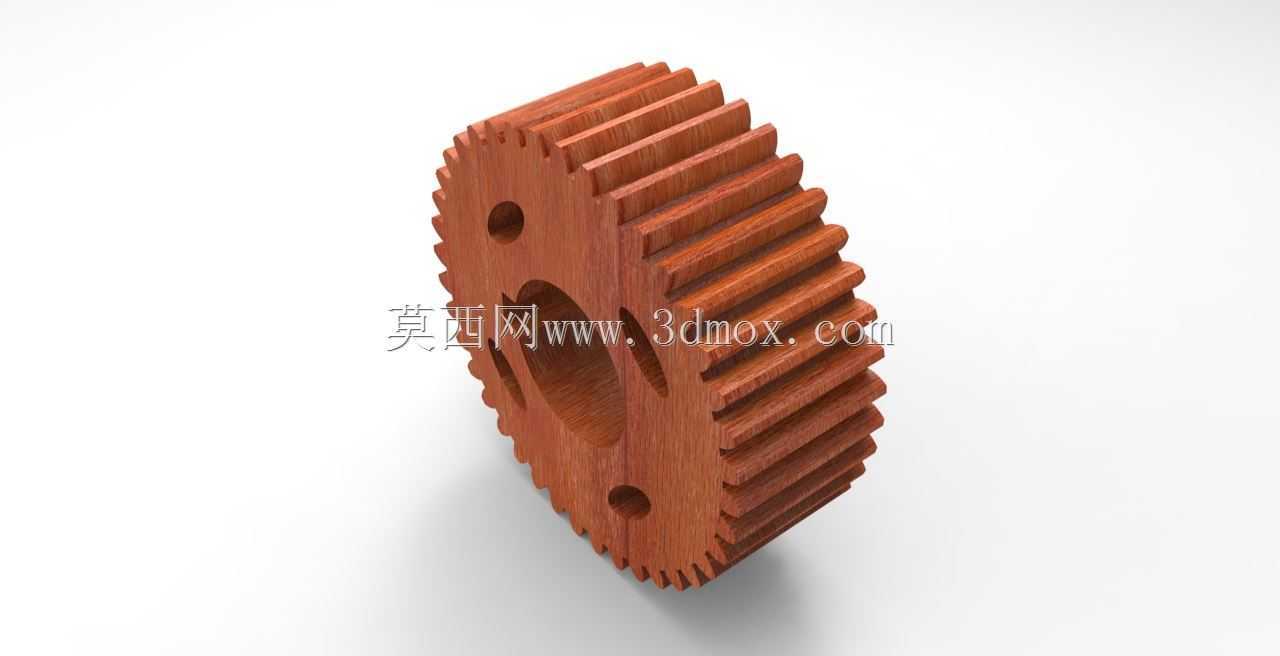

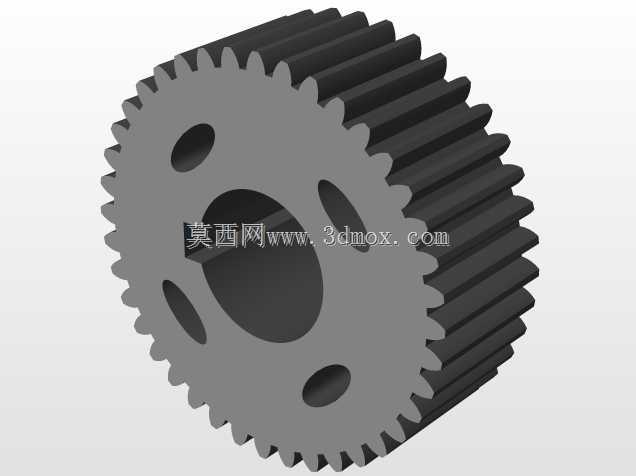

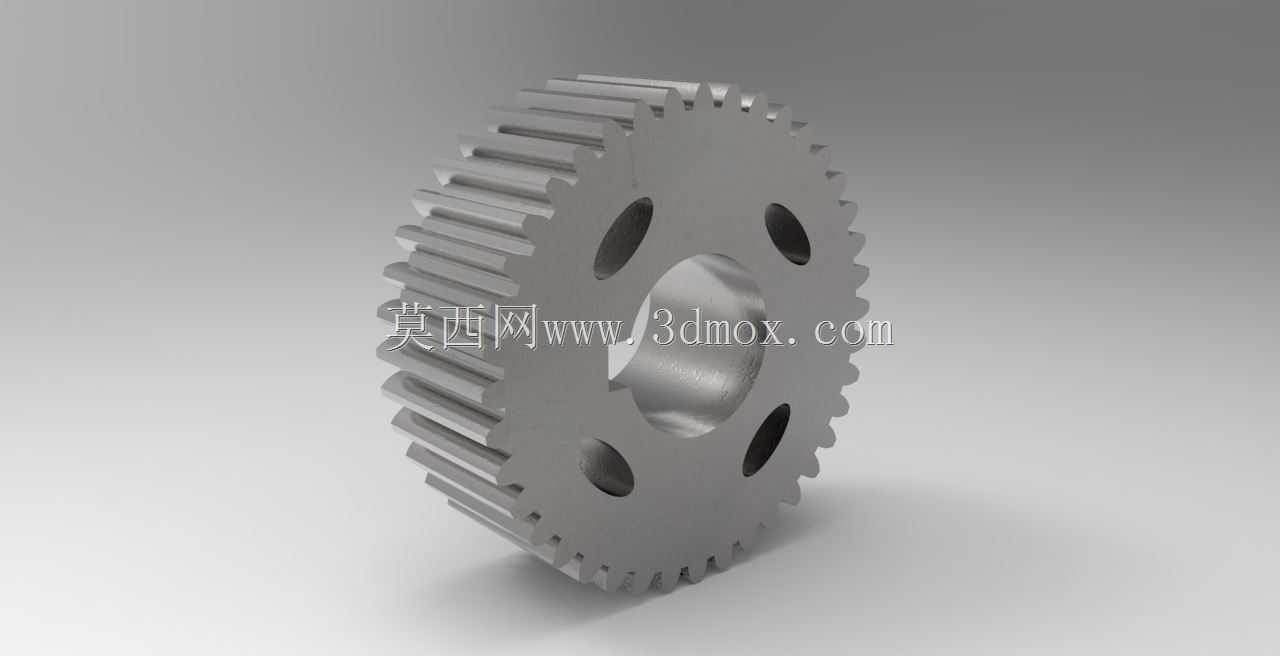

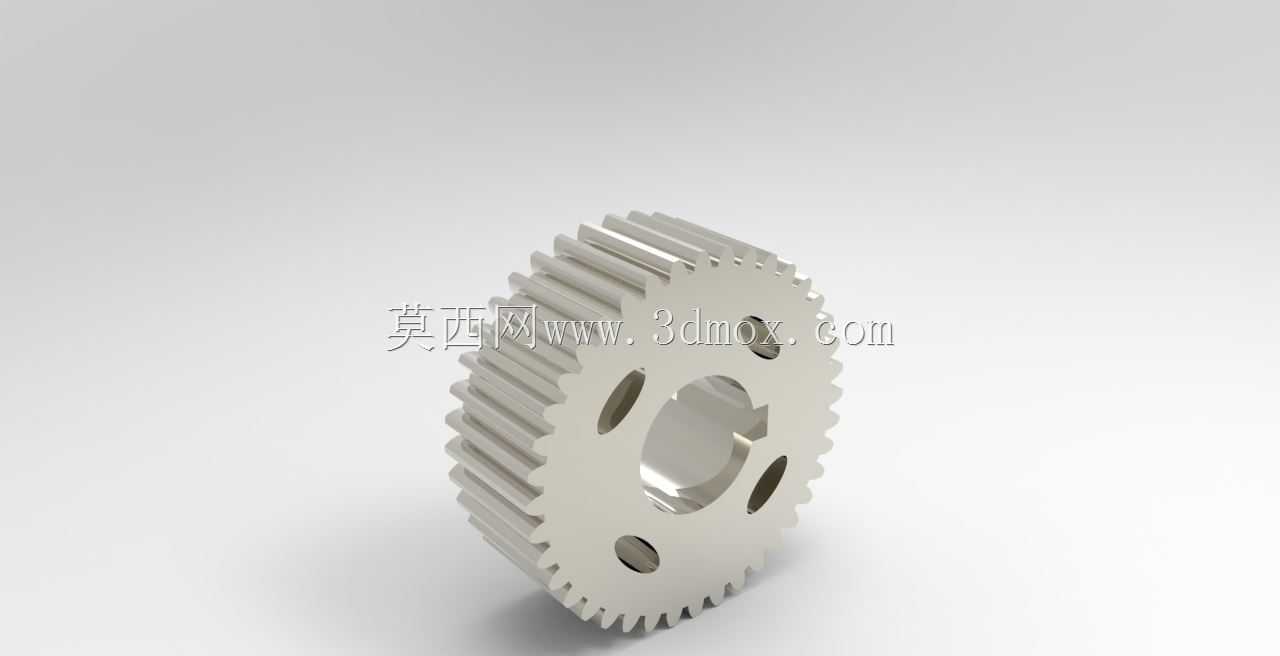

　　这类直齿圆柱齿轮是平行轴传动系统里应用最广泛的基础传动零件，日常在轻工输送线、小型农机变速机构、普通机床进给箱、自动化分拣设备的动力传递单元里都能见到它的身影，核心作用是在两根轴线平行的转轴之间传递恒定转速比的旋转动力，和斜齿轮相比，它没有轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，装配调整的容错空间也更大，很适合中低速、载荷平稳的传动工况。从结构设计逻辑来看，这个齿轮采用了辐板式带均布减重孔的结构，齿圈部分保留足够的厚度保证轮齿的抗弯强度，中心的轴孔是和传动轴配合的安装基准，孔壁的加工精度直接决定齿轮的安装同轴度，要是同轴度偏差过大，运转时会出现周期性的径向跳动，轻则带来传动噪音、加速齿面磨损，

　　重则引发轮齿断齿、轴系卡滞的故障。辐板上均匀分布的四个圆形减重孔，不是随意开设的，首先是在保证辐板整体抗弯、抗扭刚度的前提下，去除多余的材料，降低齿轮自身的转动惯量，设备启停时的动态冲击会更小，尤其是频繁正反转的传动工位，小转动惯量能有效降低轴系的冲击载荷；其次这些减重孔也能作为装配时的工艺孔，方便工装卡具夹持，也能在齿轮做动平衡校验时添加配重块，部分开式传动场景里，这些孔还能留存少量润滑脂，延长齿面的润滑维持时间。轮齿采用标准渐开线齿形设计，齿向和齿轮轴线完全平行，加工时可以用滚齿、插齿的常规工艺完成，不需要专用的螺旋角加工工装，制造成本比同参数的斜齿轮低三成左右，后期维护更换的配件通用性也更强。设计这类齿轮的时候，

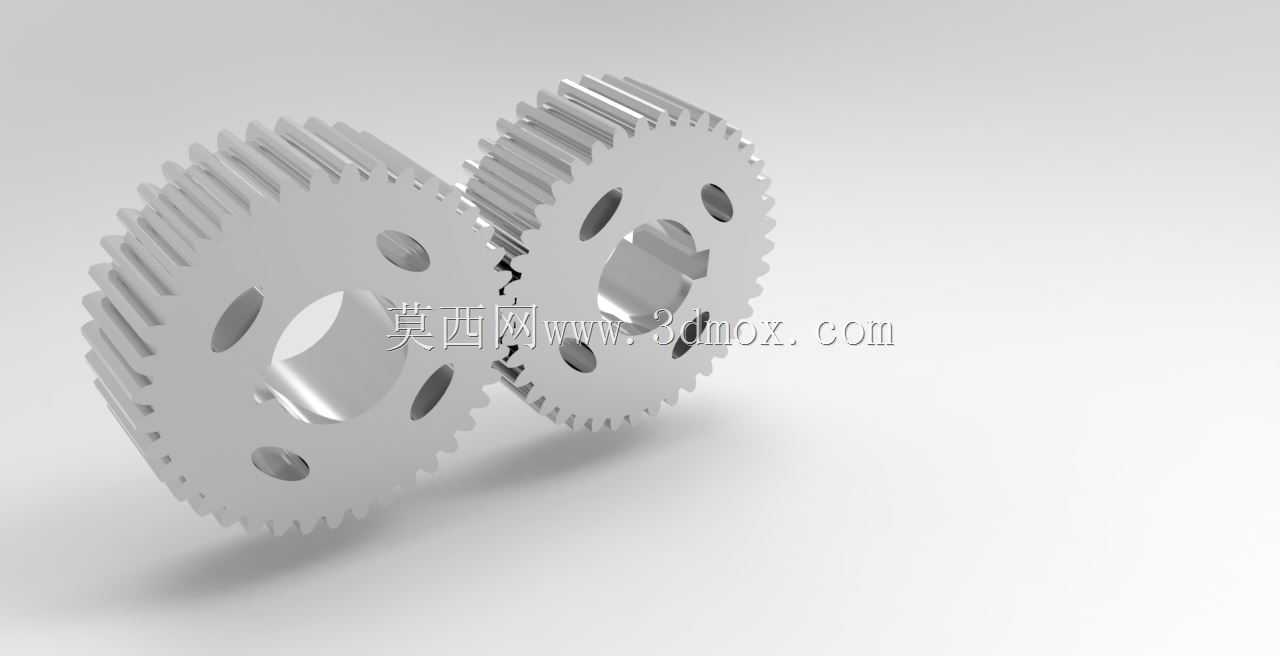

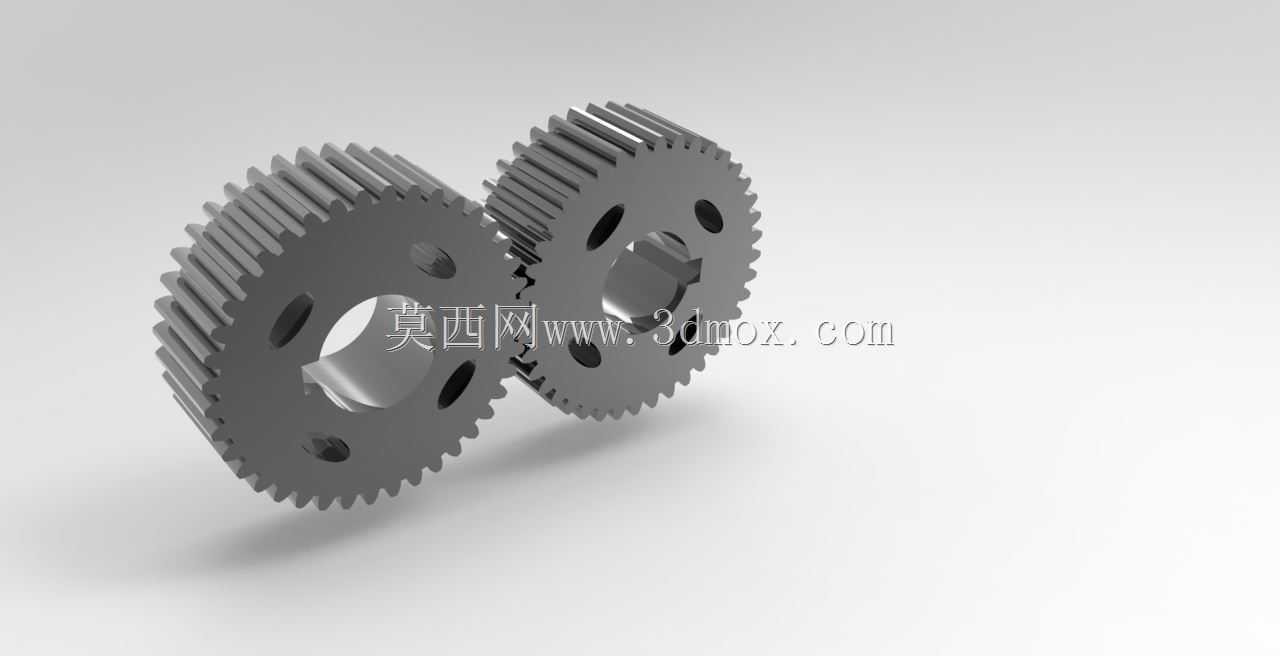

　　首先要根据传递的额定扭矩、转速确定模数和齿数，模数决定了单个轮齿的抗弯强度，齿数则和传动比直接挂钩，中心距的尺寸是两个啮合齿轮分度圆半径之和，这个尺寸是轴系布局的核心边界，安装时两轴的平行度公差必须控制在允许范围内，不然会出现轮齿一端接触偏载的情况，大幅缩短齿轮使用寿命。齿宽的设计也有讲究，齿宽越大，单齿的接触承载能力越强，但齿宽过大的话，轴系受载变形带来的偏载影响会被放大，所以这类中小模数的直齿轮，齿宽一般和模数保持合理的比例关系，不会做的过宽。中心轴孔的键槽尺寸要和配套传动轴的平键规格匹配，键槽的对称度公差要符合对应精度等级的要求，避免装配时键侧受力不均。实际选型替换的时候，要注意啮合齿轮的模数、压力角必须完全一致，

　　齿顶间隙要留够标准值，不然运转时会出现齿顶顶撞或者侧隙过大的问题，侧隙过小会导致齿轮运转卡滞、发热严重，侧隙过大则会带来反向传动空程，影响有定位要求的传动精度。在开式传动的场景下使用时，要定期清理齿面堆积的粉尘碎屑，避免磨粒进入啮合面加剧齿面磨损；闭式齿轮箱里使用时，要配合对应的润滑油粘度等级，保证齿面啮合时能形成稳定的油膜，降低接触疲劳磨损的概率。和带轮毂的齿轮结构相比，这种辐板式结构的齿轮重量更轻，适合安装在对转动部件重量有要求的高速轴端，不过要注意辐板和齿圈、中心轮毂的过渡位置要做圆角处理，避免应力集中，在承受冲击载荷的时候，过渡位置是应力集中的高发区，圆角处理能有效提升齿轮的抗冲击疲劳寿命。
