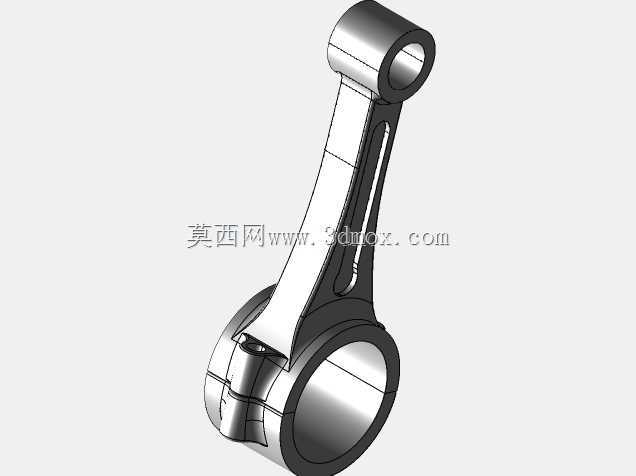

分体式带轴承盖发动机连杆结构设计

　　在往复式动力设备的曲柄连杆机构中，连杆是衔接活塞往复运动与曲轴旋转运动的核心传力构件，日常工况下需要持续承受交变的气体爆发压力、往复惯性力以及旋转离心力的复合作用，其结构设计的合理性直接决定了动力单元的运行可靠性与服役寿命。这款带轴承盖的分体式连杆结构，针对大缸径高负荷动力单元的装配需求做了针对性优化，区别于传统一体式连杆大头的设计，分体式轴承盖结构能够在不扩大曲轴箱装配预留孔的前提下，完成连杆与曲轴曲柄销的装配作业，大幅降低了动力单元整机装配的工艺难度，也为后期的运维检修提供了便利。

　　从结构功能层面来看，连杆整体采用变截面长杆身设计，杆身截面从大头到小头逐步过渡收窄，这种设计能够在保证整体结构刚度、满足交变载荷下抗疲劳强度要求的前提下，尽可能降低连杆自身的往复运动质量，减少高速运转过程中产生的惯性载荷，降低曲轴端的承载负担。连杆小头端设置有贯通的活塞销安装孔，孔内预留了衬套压装的定位台阶，装配时压入铜基合金衬套后，可通过活塞销与活塞组件形成铰接配合，衬套表面的油槽结构能够将曲轴箱飞溅的润滑油引导至摩擦副表面，形成稳定的油膜降低磨损速率。连杆大头端采用斜剖分面搭配独立轴承盖的结构，剖分面设计有定位止口结构，能够保证轴承盖与连杆本体装配时的同轴度精度，避免装配错位导致的轴瓦偏磨问题；轴承盖通过两根高强度螺栓与连杆本体紧固连接，螺栓孔周边做了加厚凸台处理，能够分散螺栓预紧力产生的局部应力，避免螺栓孔周边出现应力集中导致的疲劳裂纹。

　　在实际安装边界的适配设计上，这款连杆的大头孔内径尺寸匹配对应排量发动机的曲柄销直径参数，轴承盖与连杆本体合装后，内孔预留了轴瓦的安装厚度空间，轴瓦安装定位槽设置在大头孔与轴承盖的结合面位置，能够保证轴瓦装配后不发生周向转动与轴向窜动。连杆小头的外径尺寸需要匹配活塞内腔的销座间距，保证连杆在活塞销上摆动时不会与活塞销座发生运动干涉，杆身的侧面与曲轴箱内部的加强筋、平衡轴等周边构件预留了足够的安全间隙，即使在最大摆动角度下也不会出现碰擦问题。从实际应用场景来看，这类带轴承盖的分体式连杆不仅适配传统的燃油内燃机，在往复式压缩机、柱塞泵等需要实现旋转运动与直线往复运动转换的通用机械设备中也有广泛应用，不同应用场景下可以根据载荷等级调整杆身的截面尺寸、轴承盖的螺栓规格以及材质选型，比如高负荷工况下可选用调质合金钢锻造毛坯，普通低压工况下也可采用球墨铸铁铸造成型降低加工成本。

　　在结构设计的细节考量上，连杆所有的棱边位置都做了圆角过渡处理，避免机加工过程中留下的尖锐刀痕成为疲劳裂纹的起始点，杆身表面设计有浅式油道凹槽，能够将大头端的润滑油引导至小头衬套位置，保证小头摩擦副的润滑可靠性。轴承盖的侧面设计有防转定位面，与连杆本体的定位槽紧密贴合后，能够承受连杆运转过程中产生的侧向剪切力，避免连接螺栓承受额外的剪切载荷，提升连接结构的可靠性。在装配工艺层面，这种分体式轴承盖结构对加工精度的要求较高，连杆大头孔需要在轴承盖与本体按规定扭矩紧固后再进行精镗加工，保证孔的圆柱度与尺寸精度满足轴瓦的装配要求，螺栓的预紧力需要严格按照工艺要求控制，预紧力过大会导致螺栓屈服变形，预紧力不足则会导致运转过程中轴承盖松动，引发严重的设备故障。
