高精度斜齿传动轮机械结构设计

　　在各类需要平稳动力传输的机械传动场景中，斜齿轮的应用覆盖了从常规工业减速设备到高精度传动模组的广泛领域，不同于直齿圆柱齿轮沿齿宽方向同时进入啮合的接触特性，斜齿轮的轮齿沿螺旋角方向排布，啮合过程是从齿端的点接触逐步过渡到全齿宽的线接触再逐步退出，这种渐进式的啮合过程能大幅降低传动过程中的冲击、振动与运行噪音，尤其适合中高速、重载且对传动平稳性有较高要求的工况。

　　从实际设备适配角度来看，这类斜齿轮常作为平行轴传动系统的核心传动部件，在输送线驱动单元、机床主轴传动箱、轻工包装设备动力模组、农用机械传动系统中都能见到这类结构的应用，它能在固定的中心距约束下，通过匹配不同的齿数、螺旋角、模数参数实现不同的传动比需求，同时相比同参数直齿轮拥有更高的重合度，单齿承受的载荷更低，整体承载能力更强，能在长期交变载荷作用下保持更稳定的传动精度。

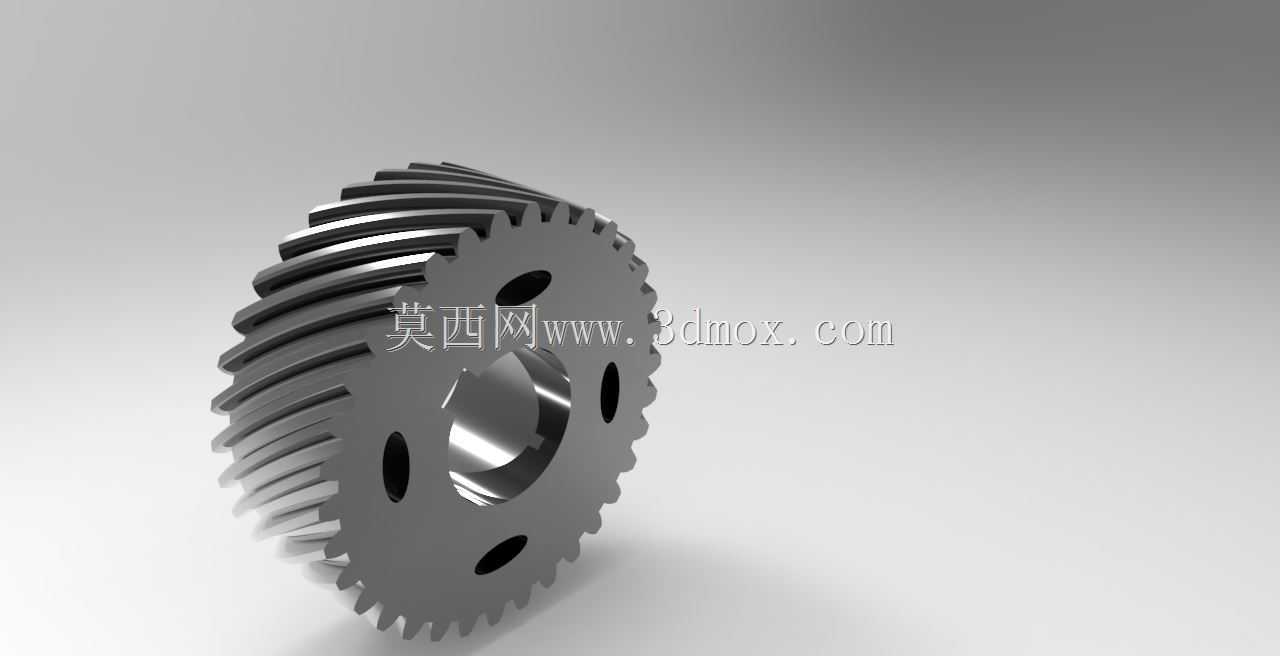

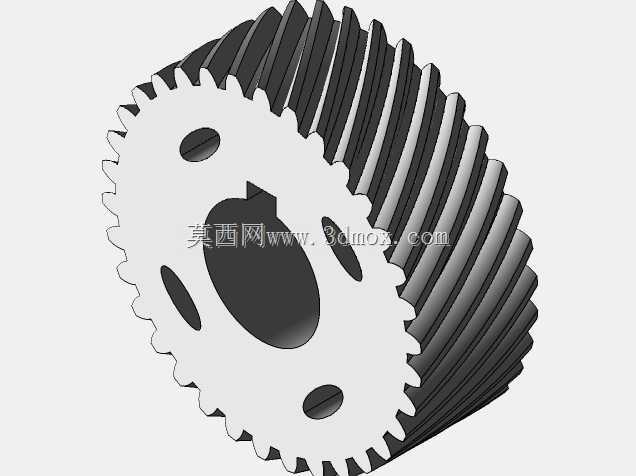

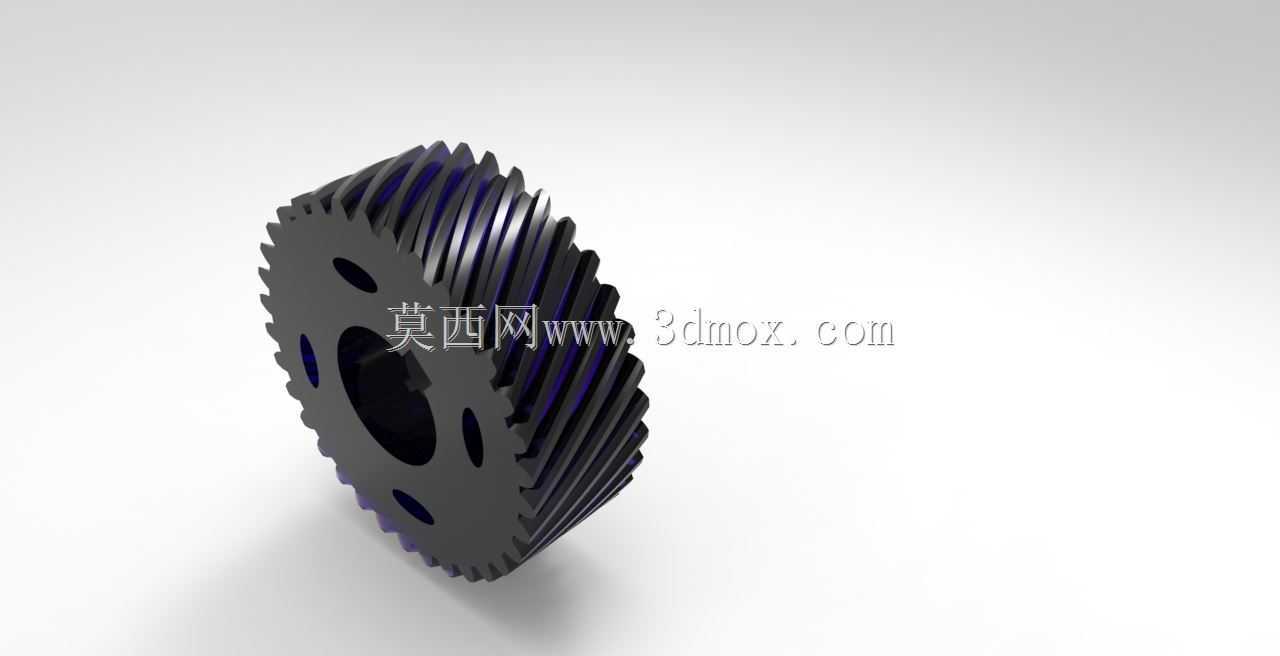

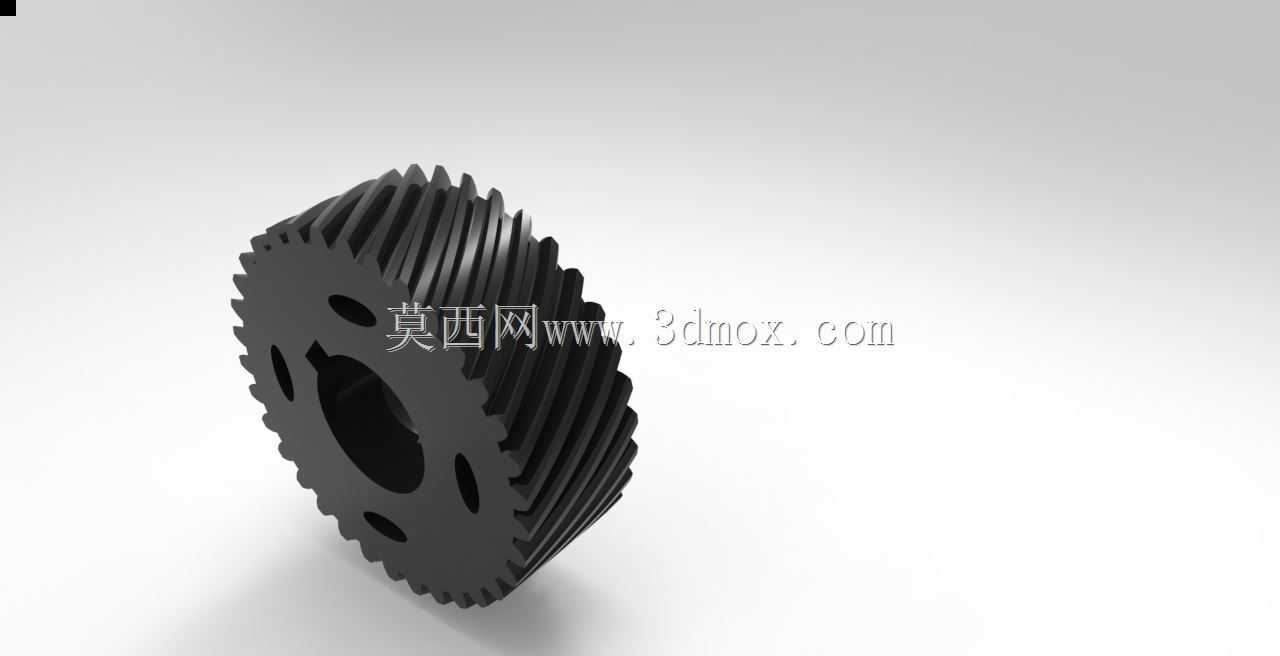

　　在结构设计层面，这款斜齿轮采用了辐板式轻量化结构，轮体中心设置带键槽的安装通孔，用于与传动轴实现周向固定，传递额定扭矩；辐板上均匀分布的三个减重孔，在不显著降低轮体结构强度与刚度的前提下，有效减少了零件自身重量，降低了传动过程中的转动惯量，减少设备启停阶段的惯性冲击，同时也为装配过程中的吊装、对位提供了操作空间。轮齿部分的螺旋角经过匹配计算，能保证啮合过程中至少有两对轮齿同时参与啮合，大幅降低单齿载荷峰值，齿面的轮廓精度经过优化，能减少啮合过程中的滑动摩擦损耗，提升整体传动效率。

　　从安装边界来看，设计时需要严格控制齿轮的齿顶圆直径、轮毂长度、安装孔的公差配合等级，保证装配后齿轮的端面跳动、径向跳动在允许范围内，避免出现偏载、卡滞、异常磨损等问题；同时要匹配对应精度等级的轴承支撑，保证两平行传动轴的平行度公差符合设计要求，避免因轴系安装偏差导致轮齿接触偏斜，造成局部应力集中，缩短零件使用寿命。在润滑设计上，这类中速重载工况下的斜齿轮通常采用油浴润滑或者喷油润滑，需要在箱体设计时预留足够的润滑空间，保证轮齿啮合区域能得到充分的润滑，带走啮合产生的热量，降低齿面磨损。

　　在实际选型匹配过程中，工程师需要根据传动系统的额定输入功率、输入转速、目标传动比、工况系数、预期使用寿命来计算齿轮的模数、齿数、螺旋角、齿宽、变位系数等核心参数，同时要校核轮齿的接触疲劳强度、弯曲疲劳强度，保证在峰值载荷下不会出现断齿、点蚀、胶合等失效形式。不同于直齿轮传动会产生轴向力的特性，斜齿轮啮合过程中会产生沿轴向的分力，在轴系设计时需要搭配能承受轴向载荷的轴承，比如角接触球轴承或者圆锥滚子轴承，来平衡这部分轴向力，保证轴系的轴向定位精度，避免出现轴向窜动影响传动精度。

　　这款斜齿轮的结构设计兼顾了承载能力、轻量化、装配便利性的多重需求，轮缘部分的厚度经过强度校核，能保证在额定扭矩下不会出现轮缘变形，轮毂部分的长度设计匹配轴的安装定位需求，能保证齿轮在轴上的固定稳定性，不会在交变载荷下出现轴向窜动。齿向的修形设计能补偿安装误差与轴系受载变形带来的齿向载荷分布不均问题，让齿面载荷分布更均匀，进一步提升齿轮的承载能力与运行寿命。在实际装配过程中，需要注意斜齿轮的螺旋方向匹配，一对啮合的斜齿轮需要螺旋角大小相等、旋向相反，才能保证正确的啮合关系，同时要控制合理的齿侧间隙，既不能因为间隙过小出现卡滞、润滑不良，也不能因为间隙过大导致传动回程误差过大，影响传动精度，尤其在伺服传动、精密定位的场景下，齿侧间隙的控制直接决定了整套传动系统的定位精度与反向响应特性。
