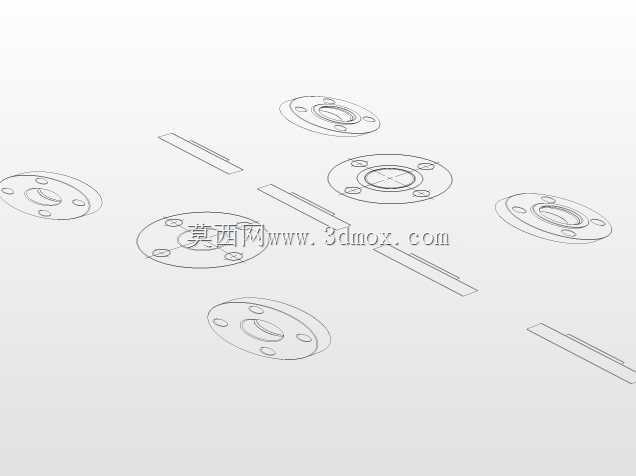

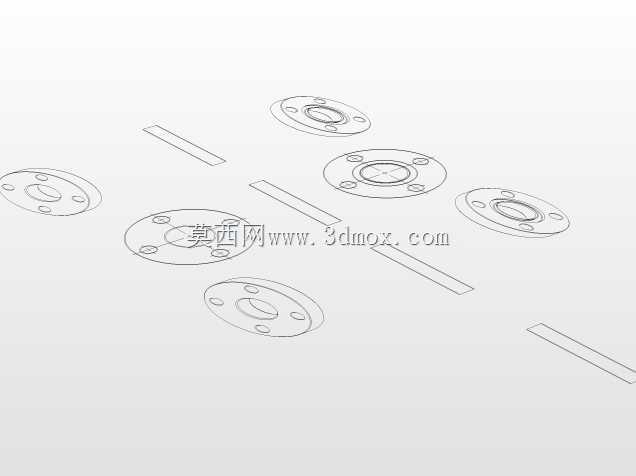

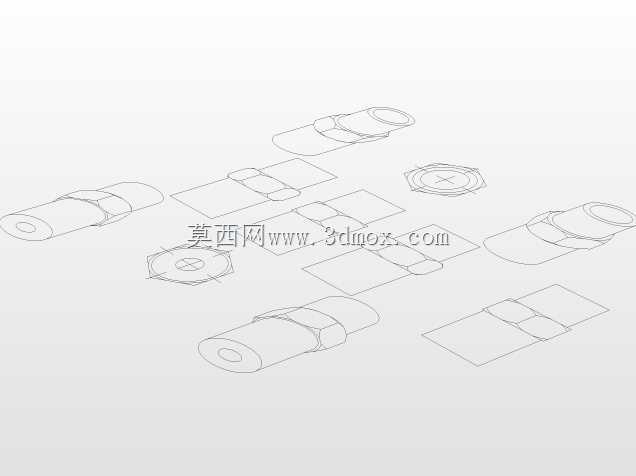

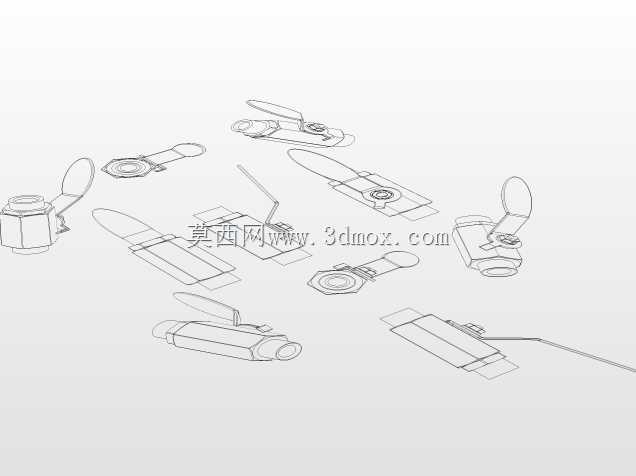

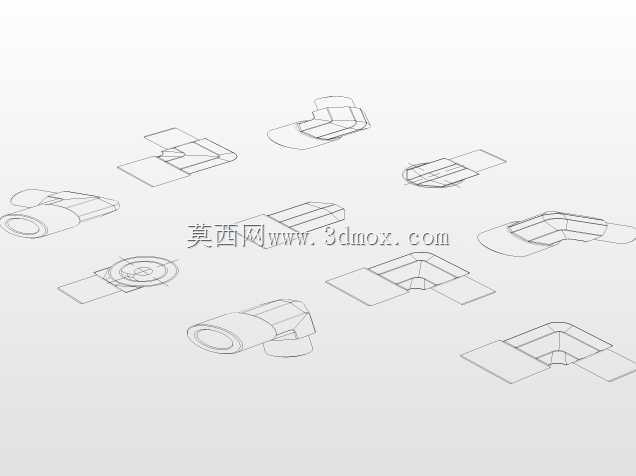

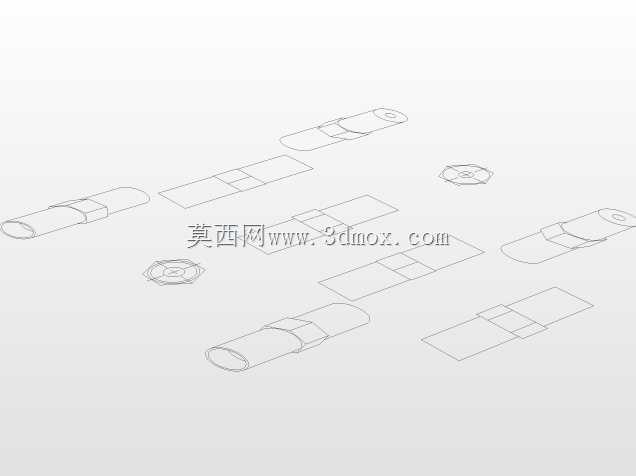

管道连接用带孔圆形法兰结构设计

　　在工业管路系统的搭建场景里，这类带螺栓孔的圆形法兰是管路对接、介质输送环节里绕不开的基础连接件，不管是化工流体输送、市政给排水管网，还是车间压缩空气管路、暖通循环水系统，都需要靠这类构件实现管段之间的刚性密封连接，同时兼顾后期检修拆解的便利性。从实际使用的角度出发，这类法兰的核心功能是通过端面的压紧力，配合中间的密封垫片，让两段对接的管道在额定压力下不会出现介质渗漏，同时螺栓孔的均匀排布设计，能让紧固力均匀分散到整个法兰端面，避免局部应力集中导致的密封失效或者法兰变形。

　　做这类结构设计的时候，首先要匹配对接管道的公称通径，法兰的内孔尺寸要和管道外径精准适配，保证焊接或者套接的时候不会出现错位，端面的密封面平整度是设计里的核心管控点，要是密封面存在平面度超差，哪怕螺栓拧得再紧，垫片受压不均匀也会出现渗漏问题。螺栓孔的位置度公差需要严格控制，相邻孔的中心距偏差不能超过允许范围，不然现场安装的时候会出现螺栓穿不进去的问题，尤其是多段管路串联安装的时候，孔位偏差累积会直接导致整段管路无法对齐。法兰盘的厚度设计要结合管路的额定工作压力来核算，承压越高的工况，法兰盘的厚度需要越大，避免螺栓紧固的时候法兰盘出现翘曲变形，同时法兰外缘的倒角处理也不能忽略，既能去除加工毛刺避免安装时划伤操作人员，也能让螺栓穿入的时候更顺畅。

　　从安装边界来看，这类法兰对接的时候需要在两个法兰端面之间预留垫片的安装空间，垫片的厚度根据密封材质不同通常在1-3mm之间，所以管路预制的时候要把这个尺寸算进去，避免整段管路安装完之后出现长度偏差。螺栓紧固的时候要采用对角交替拧紧的方式，不能顺着一个方向依次拧紧，不然会导致法兰端面一侧压紧一侧翘起，直接影响密封效果。另外这类法兰和管道连接的部位，如果是焊接式法兰，焊接的时候要控制焊接变形，焊后需要对密封面进行二次找平处理，避免焊接热应力导致密封面凹凸不平。

　　不同工况下对法兰的细节设计也有区别，输送腐蚀性介质的管路，法兰的密封面会设计成凹凸面或者榫槽结构，能更好地固定密封垫片，避免介质冲刷导致垫片移位；低压工况下的法兰可以适当减少螺栓孔数量，降低加工成本，但是高压工况下必须保证螺栓孔数量足够，让每个螺栓分担的压紧力在材料许用应力范围内。日常运维的时候，法兰连接部位也是管路巡检的重点，要定期检查螺栓有没有松动、密封面有没有渗漏，尤其是温度波动大的管路，热胀冷缩会导致螺栓预紧力下降，需要定期进行二次紧固，避免跑冒滴漏问题出现。这类法兰的结构看似简单，但是每一个尺寸参数都和现场安装、长期运行的可靠性直接相关，建模的时候需要把每个螺栓孔的位置、密封面的宽度、内孔的倒角都精准还原，才能给后续的加工、安装环节提供准确的参考依据，避免因为设计尺寸偏差导致现场安装返工，影响整个管路系统的施工进度。
