带六角台中空直通铜质接头结构

　　这类带六角台的中空直通铜质接头，是流体管路系统里用量极大的基础连接件，日常在低压气动回路、小型液压支路、润滑系统输油管路、净水设备水路、小型制冷机组冷媒管路里都能见到它的身影，核心作用是实现两段同管径硬管或者软管的直线对接，保证管路连通后的密封性能与结构强度，避免流体输送过程中出现泄漏、脱管的问题。

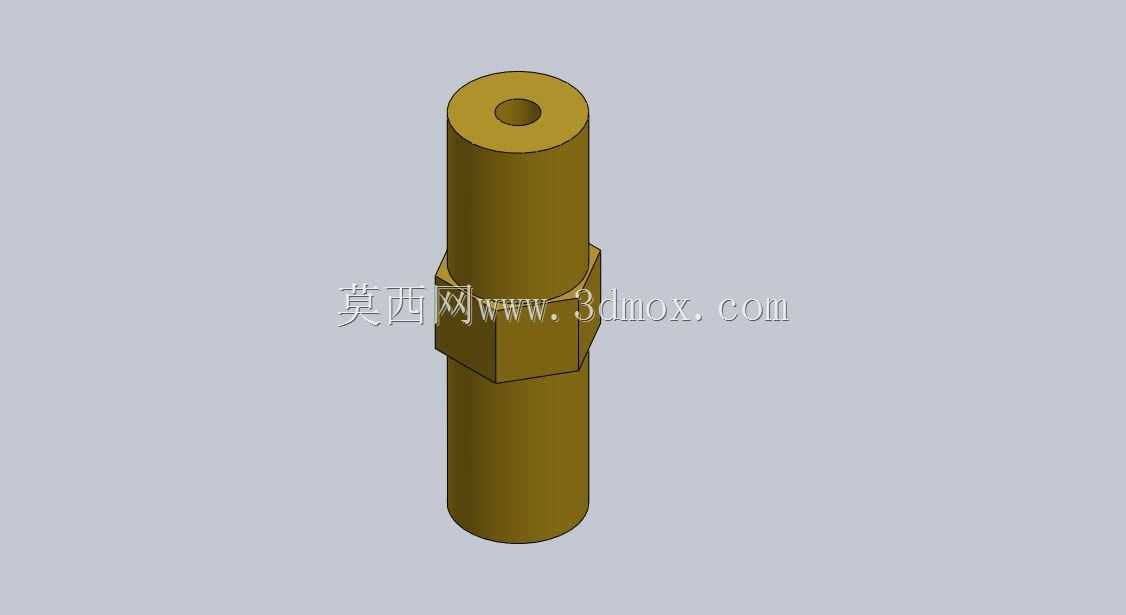

　　从结构设计逻辑来看，接头整体采用同轴回转体加中部六角台的组合构型，上下两段为等外径的圆柱插接段，中心是贯通的等径直孔，作为流体的流通通道，中部的六角凸台是专门预留的装夹受力位，不管是用开口扳手、活动扳手还是套筒，都能稳稳卡持这个部位施加扭矩，不会在拧紧过程中损伤上下圆柱段的外表面，也能避免因为受力点不合理导致接头本体变形，影响内部流道的通畅性。铜材质的选择是经过多场景验证的，铜本身的塑性较好，在对接拧紧时能产生微小的弹性变形，填充配合面的微小间隙，辅助提升密封效果，同时铜的耐锈蚀性能优于普通碳钢，在水、普通液压油、低压气体等常规介质里长期使用也不会出现严重的锈蚀堵孔问题，而且铜的切削加工性能优异，不管是车削外圆、钻中心孔还是铣六角台，加工效率都很高，适合批量生产控制成本。

　　在实际安装使用时，这类接头的安装边界需要重点注意，上下圆柱段的外径是和配套管路的内径做适配的，插接深度需要根据管路的壁厚、材质来确定，比如搭配PU气动软管时，插接深度要达到圆柱段长度的三分之二以上，再配合卡箍或者快插卡扣锁紧，才能承受0.8MPa以内的常规气动工作压力；如果是搭配紫铜硬管做油路连接，除了保证插接深度，还需要在插接面涂抹密封胶或者缠绕生料带，配合六角台施加合适的拧紧扭矩，避免扭矩过大导致六角台根部出现应力断裂，也要避免扭矩不足导致密封失效出现渗漏。

　　设计这类接头的三维模型时，首先要保证中心流道的同轴度，上下圆柱段的外圆和中心内孔的同轴度公差需要控制在0.05mm以内，否则安装后会出现管路别劲的问题，长期受交变应力容易出现接头断裂；中部六角台的对边尺寸需要符合标准扳手的尺寸系列，不能随意设定对边大小，否则现场安装时会出现扳手卡不住、打滑的问题，六角台和上下圆柱段的衔接处要做微小的圆角过渡，避免应力集中，在受拧紧扭矩或者管路振动时，不会在衔接位置出现断裂失效。另外中心内孔的孔径要和对接管路的通径保持一致，不能出现孔径突然缩小的情况，否则会增加流体的沿程阻力，导致管路系统的压力损失变大，影响整个流体回路的工作效率。

　　在不同的应用场景里，这类接头的尺寸会有对应的调整，比如用于气动回路的小通径接头，整体长度较短，六角台的厚度也较薄，满足手动拧紧的受力需求即可；用于油路或者水路的大通径接头，整体长度会相应增加，六角台的厚度也会加大，能承受更大的拧紧扭矩，适配更高的工作压力。在做设备管路布局设计时，选型这类接头需要提前核算管路的工作压力、流通介质特性、安装空间的大小，确保接头安装后六角台的位置有足够的扳手操作空间，不会和周边的其他管路、结构件产生干涉，尤其是在密集排布的管路组里，要提前预留出扳手转动的空间，避免后期安装维护时无法顺利拧紧或者拆卸接头。
