六角外螺纹卡套式液压管接头结构

　　在液压系统、气动管路、小型流体输送回路的搭建过程中，这类卡套式外螺纹接头是管路排布里最常用的连接件之一，日常在机床液压站、小型自动化设备气路、实验室低压流体输送台架上都能见到它的身影。它的核心作用是实现硬质管路与阀块、泵体、执行元件接口之间的刚性密封连接，不需要额外缠绕生料带或者加装密封垫片，依靠卡套的形变抱紧管壁就能实现可靠密封，在中低压工况下的拆装维护效率远高于传统焊接式或者扩口式接头。

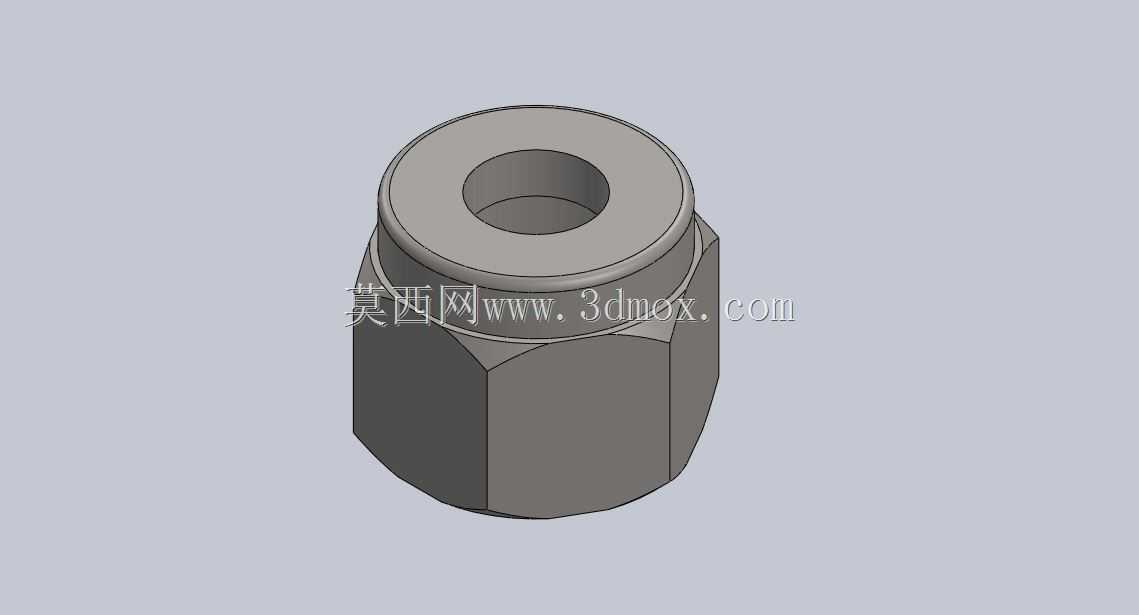

　　从结构设计来看，这个接头采用了下部六角扳拧结构、上部圆柱密封端的经典布局，六角部分的对边尺寸严格遵循常规五金件的扳拧空间要求，预留的扳手操作间隙足够普通开口扳手或者套筒完成锁紧作业，不会因为相邻零件排布过密出现无法下扳手的情况。上部的圆柱端是卡套安装的容纳腔，内部的阶梯孔分别对应卡套的定位台阶、管路插入的导向段，管路插入后卡套在锁紧力作用下会均匀切入管路外壁，形成一圈连续的密封环带，同时实现轴向定位和径向密封，能承受常规工况下的管路振动，不会因为设备长期运行出现松动渗漏的问题。

　　设计这类接头的时候，首先要考虑的是安装边界的适配性，六角部分的高度不能过高，避免在紧凑的阀块安装面上出现干涉，同时上部的密封端外径要和对应规格的锁紧螺母内径匹配，保证卡套受压时的形变均匀，不会出现偏载导致的密封失效。内部的流道孔径是根据对应外径的管路通径设计的，不会出现通径突变导致的流体阻力增大，在液压回路里能减少不必要的压力损失，在气路里也能避免因为节流产生的异常噪音。

　　实际选型使用的时候，这类接头适配的是外径1-4规格的硬质金属管路，比如紫铜管、精密无缝钢管，安装时只需要把管路切割平整、去除端口毛刺，插入接头内部到底，再用扳手拧紧对应的锁紧螺母到指定圈数就能完成密封，不需要复杂的工装，现场装配的容错率很高。和同规格的其他接头相比，这种结构的接头重复拆装性能更好，多次拆装后只要更换卡套就能重新实现可靠密封，在需要经常调整管路布局的试验台架、小批量定制设备上应用优势非常明显。

　　在三维建模过程中，这类零件的建模重点在于六角部分的倒角处理、内部阶梯孔的同轴度保证，以及卡套容纳腔的退刀槽尺寸控制，如果退刀槽尺寸设计不合理，卡套安装时就无法到位，会直接影响密封效果。同时六角部分的棱边倒角不能过大，否则会减小扳手的接触面积，长期拆装容易出现棱边打滑磨损的问题，缩短接头的实际使用寿命。另外上部圆柱端的外圆粗糙度也有相应要求，和锁紧螺母配合的间隙要控制在合理范围，既不能过紧导致螺母拧动卡滞，也不能过松出现卡套偏斜的问题。

　　从实际应用场景的反馈来看，这类接头在常规的中低压液压系统、气动控制系统里的故障率极低，只要安装时按照规范操作，基本不会出现渗漏问题，而且因为整体是金属结构，耐温范围比塑料接头宽很多，在一些有少量温度波动的工况下也能稳定工作。在紧凑的设备内部排布管路时，这种接头的整体轴向尺寸更短，能节省宝贵的安装空间，不需要给管路连接预留过长的操作距离，对小型自动化设备的结构布局优化很有帮助。
