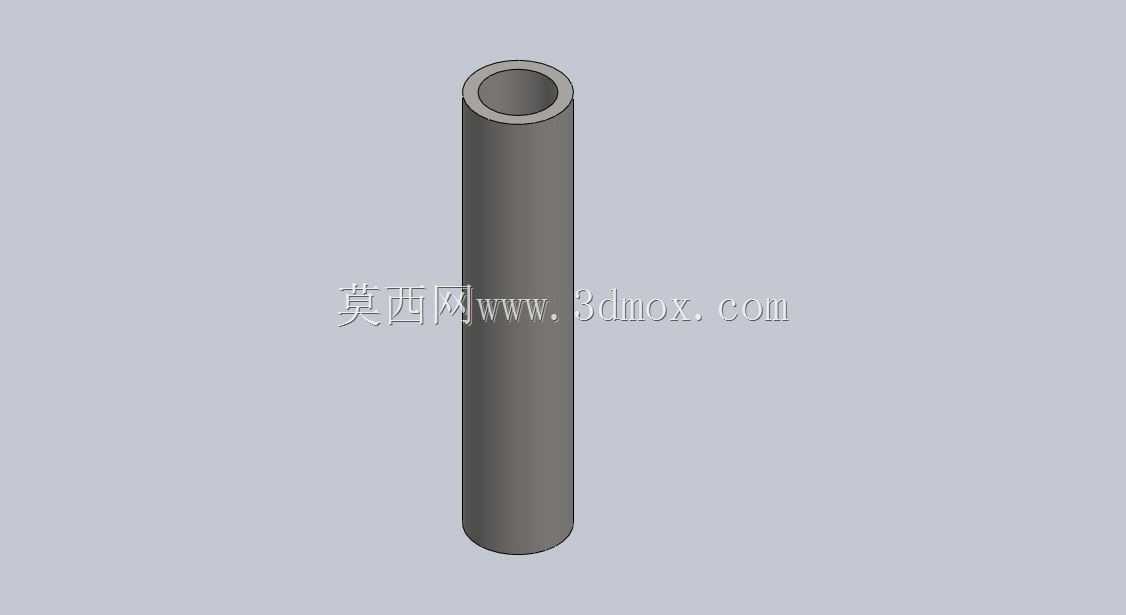

等径直通空心圆管连接构件

　　这类等径直通空心圆管构件，在流体输送管路系统、轻型设备支撑框架、工装夹具导向结构中都有极高的应用频次，日常做设备改型或者新机型管路排布时，这类基础构件的建模精度会直接影响后续装配的干涉检查结果。从实际使用场景来看，在低压流体输送场景中，这类管件常作为短节对接两段同管径的管路，内壁的光滑度直接影响介质流动的阻力损失，建模时需要严格控制内外径的同轴度，避免安装后出现管路错位、密封面贴合不严的问题；在结构支撑场景中，这类空心圆管常作为设备的支撑杆、导向柱使用，管壁厚度的取值需要结合实际承受的径向载荷、轴向压溃力做校核，避免出现受力变形的情况。设计这类构件时，首先要明确使用场景的边界条件：如果用于流体输送，需要优先保证内壁无台阶、无突变，

　　两端的截面要与管身轴线垂直，方便后续对接法兰或者卡套接头时保证密封性能；如果用于结构支撑，需要重点管控管身的直线度，避免长径比过大时出现自重挠曲，影响后续装配的导向精度。从外形尺寸的设计逻辑来看，这类构件的核心尺寸参数包含外径、内径、有效长度三个核心维度，外径尺寸需要匹配对应的管接头、固定卡扣的安装尺寸，内径尺寸需要满足流体通流能力或者内部穿装线缆、杆件的空间需求，有效长度则需要根据安装空间的跨距做调整，安装时需要注意两端的预留装配余量，避免出现长度不足无法对接或者过长导致装配顶死的问题。在建模过程中，这类构件看似结构简单，实则有很多需要注意的细节：首先是内外圆柱面的同轴度公差，需要控制在合理范围内，

　　否则后续加工时会出现管壁厚薄不均的问题，影响构件的受力均匀性；其次是两端端面的平面度，以及端面与管身轴线的垂直度，这两个参数直接影响对接时的密封效果或者支撑面的贴合度；如果是用于有腐蚀介质的输送场景，还需要在建模时预留出表面处理的厚度余量，避免后续做镀层、衬塑处理后尺寸超出装配公差。实际工程应用中，这类空心圆管构件的材质选择会根据使用场景调整，输送普通水介质时常用普通碳钢材质做防锈处理，输送有腐蚀性的化工介质时会选用不锈钢或者工程塑料材质，做结构支撑时则会根据载荷大小选择不同壁厚的碳钢或者铝合金材质。很多刚入行的结构工程师在建模这类基础构件时，容易忽略尺寸公差与实际安装场景的匹配，比如只标注了基本尺寸，没有考虑配合公差，

　　导致后续采购的标准件或者加工的零件无法顺利装配；还有的会忽略管身的直线度要求，长尺寸的圆管如果直线度超差，作为导向件使用时会出现卡滞、运动不畅的问题。在做管路系统排布时，这类直通圆管短节的长度需要精准计算，要结合两端接头的插入深度、管路的热胀冷缩余量做调整，避免设备运行时因温度变化导致管路出现应力集中，引发焊缝开裂或者接头泄漏的问题。在做框架类结构设计时，这类空心圆管的连接端需要根据连接方式做对应的结构处理，如果是焊接连接，需要在端部预留焊接坡口；如果是用卡扣或者螺栓连接，需要在对应位置加工安装孔或者铣出定位平面，这些细节都需要在三维建模阶段就做完整的表达，避免后续加工时出现信息缺失。
