不锈钢六角外丝直通接头结构设计

　　在流体输送管路系统的搭建与改造作业中，六角外丝接头是应用频次极高的基础连接件，这款1-2规格的不锈钢六角直通接头，主要用于公称通径匹配的两段同规格外螺纹管路对接，在液压站油路排布、车间压缩空气支路接驳、民用给排水管路改造、小型化工流体输送支路等场景中都能见到这类零件的身影。不同于塑料接头或铸铁接头，不锈钢材质的接头在抗腐蚀、耐温变、抗机械冲击方面表现更稳定，在有弱腐蚀性流体、管路存在小幅振动的工况下，不会出现接头脆裂、螺纹锈蚀咬死的问题，后期维护拆卸的便利性也更高。

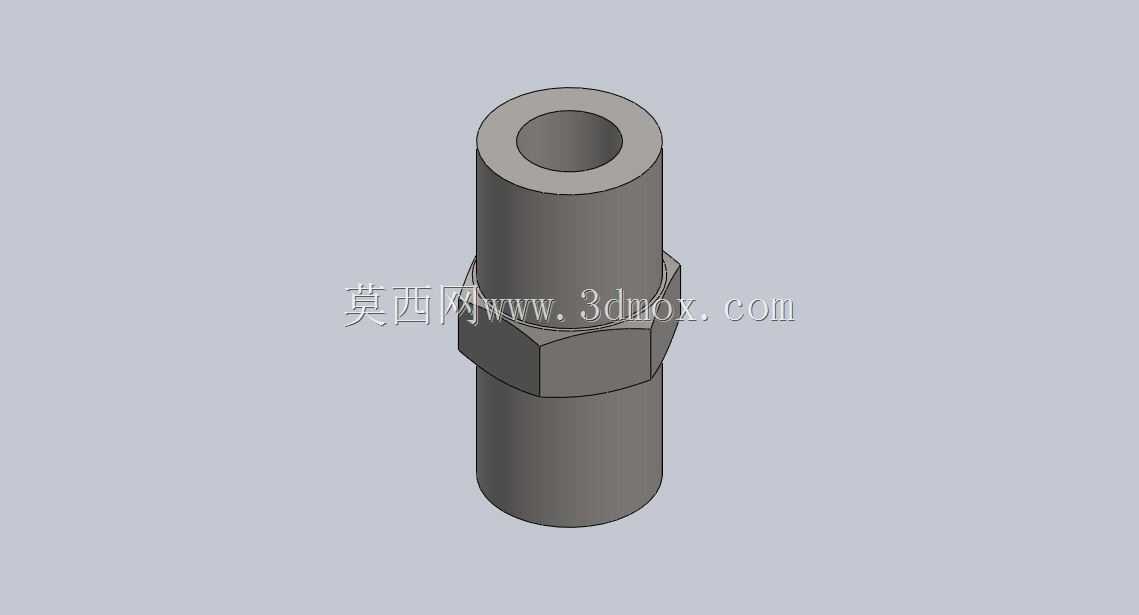

　　从结构设计逻辑来看，这类接头的核心功能是实现两段管路的刚性连通，同时保证连接位置的密封性能与结构强度。整体采用对称式直通结构，中间的六角台是专门为安装作业设计的受力部位，扳手卡接在六角平面上施加扭矩时，不会损伤两端的外螺纹段，六角的对边尺寸严格遵循对应螺纹规格的工装标准，不管使用活动扳手还是固定规格的开口扳手，都能实现完全贴合受力，避免安装时出现打滑、棱角磨圆的问题。两端的外螺纹段长度经过匹配设计，既能够保证螺纹旋入对应管路内螺纹接头后的啮合长度满足密封承压要求，又不会因为螺纹过长导致旋入到位后顶到对侧管路的内壁台阶，造成流道通径缩小、流体阻力增大的问题。

　　接头的内部流道采用等径直孔设计，内壁粗糙度控制在合理范围内，流体经过接头位置时不会产生明显的紊流或压损，对于输送带有微小固体颗粒的流体工况，也不容易出现颗粒在接头位置沉积堵塞的问题。中间六角台与两端圆柱段的衔接位置做了小圆弧过渡处理，没有尖锐的应力集中棱角，在管路存在小幅拉扯、振动载荷时，应力会沿着圆弧面均匀分散，不会在衔接位置出现应力断裂的隐患。两端螺纹的起始位置做了倒角导向处理，安装时能够快速对准内螺纹的入口，不需要反复调整对位，有效提升现场安装的作业效率，同时倒角也能避免螺纹起始端的毛刺在安装时刮伤内螺纹的密封面，影响连接后的密封效果。

　　在安装边界方面，这款接头的整体长度、六角对边尺寸都和对应1-2规格的管路标准安装空间匹配，不需要额外扩大安装预留位，在管路排布密集的阀组区域、设备内部狭窄的走线走管空间内，都可以顺利完成安装作业。安装时只需要在螺纹段缠绕合适厚度的生料带或者配合对应规格的密封圈，按照标准扭矩旋紧即可，不需要额外的焊接、粘接工序，后期管路需要改动拆卸时，直接松开接头就能完成管路拆分，重复使用性能良好。不同于异形结构的定制接头，这类标准六角外丝接头的结构通用性极强，不需要针对特定设备做单独的结构修改，只要管路的螺纹规格、通径参数匹配，就可以直接替换使用，在设备运维备件储备、常规管路安装作业中，是不可或缺的基础管路配件。在实际选型过程中，只需要确认两端连接管路的螺纹规格、输送流体的材质兼容性、管路的工作压力范围，就可以直接选用这类接头，不需要做额外的结构校核，其结构强度本身已经覆盖了常规中低压流体管路的承压要求。
