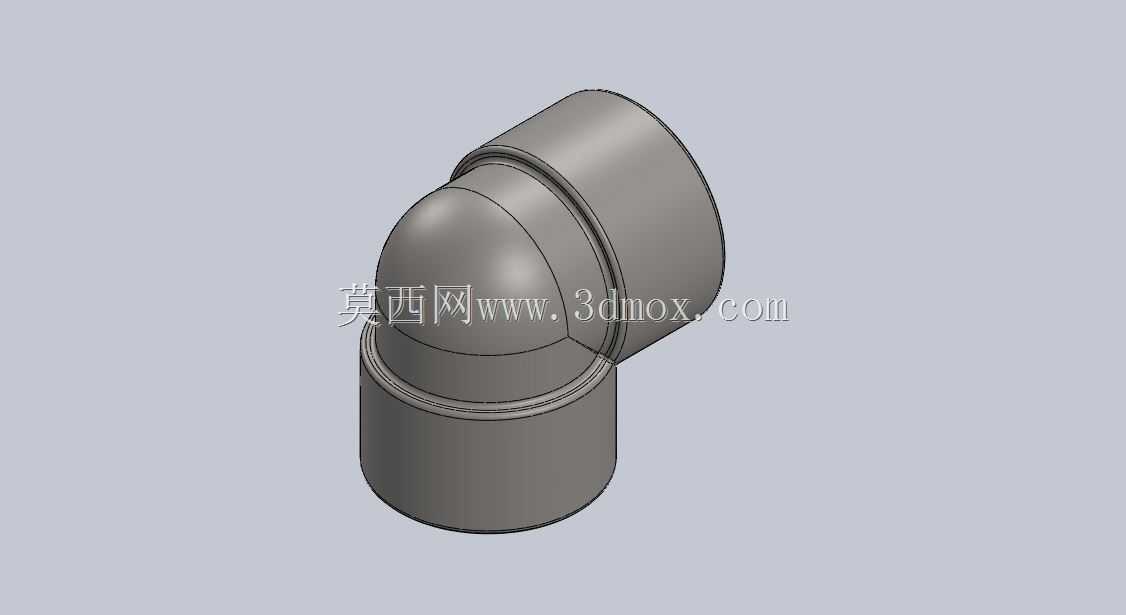

3/4NPT内丝90度弯头管件结构

　　在液压、气动、民用给排水、工业流体输送的管路布设场景里，90度转向的管路连接是非常高频的需求，这类内丝弯头的核心作用，就是在不额外增加转接件、不强行掰动管路的前提下，完成管路直角方向的转向，同时保证连接位置的密封可靠性，避免管路因为强行弯折出现应力集中、开裂或者渗漏的问题。日常做管路布局的时候，经常会遇到设备接口和管路走向存在垂直夹角的情况，比如设备侧壁的接口需要连接沿墙面或者机架排布的管路，或者管路需要绕开设备内部的结构件、传动部件做转向，这时候直接用直管加外接转接头的方案，不仅会增加至少两个连接点位，提升渗漏风险，还会占用更多的安装空间，在紧凑的设备舱或者狭小的布设空间里根本没法实现，而一体结构的内丝90度弯头，刚好可以在一个零件上完成两个垂直方向的内螺纹连接，把两个连接点的密封风险集中管控，同时把转向占用的空间压缩到最小。

　　从功能特性来看，这款弯头两端都是NPT内螺纹结构，NPT螺纹属于密封型管螺纹，依靠螺纹牙型的过盈挤压实现密封，不需要额外加装密封垫片就能承受常规的管路压力，在压缩空气、低压液压油、常温清水、常规工业流体的输送场景里都能适用。弯头的转角位置做了圆弧过渡的流道设计，不是直角硬转折，这样流体经过转角的时候不会形成明显的涡流区，既能降低管路的流体阻力，减少输送过程的压力损失，也能避免流体里的杂质在转角位置沉积堵塞，长期使用的可靠性比直角转折的弯头更好。弯头的外壁在靠近两端接口的位置做了加厚的环形凸台，这个结构一方面是给螺纹加工提供足够的壁厚余量，避免攻丝之后管壁过薄导致强度不足，另一方面也能在安装拧紧的时候给扳手提供受力位置，不会因为扳手夹持力过大把薄壁的管身夹变形，同时凸台结构也能提升接口位置的抗扭能力，就算安装的时候拧紧力矩稍大，或者后期管路受外力拉扯，也不容易在螺纹根部出现开裂的问题。

　　做这个零件的三维建模的时候，首先要明确两端NPT螺纹的参数基准，3/4规格的NPT螺纹有固定的锥度、牙距和基准直径，建模的时候不能直接用普通圆柱螺纹代替，要按照锥管螺纹的标准做1:16的锥度特征，保证后期加工出来的零件和外螺纹接头配合的时候，螺纹的啮合长度符合密封要求，不会出现拧不到位或者过拧滑牙的问题。流道的圆弧过渡是建模的时候需要重点注意的部分，过渡圆弧的半径不能太小，否则不仅流体阻力大，加工的时候内侧的转角位置也容易出现应力集中，要保证流道内壁的曲面是连续顺滑的，没有突兀的折角，同时外壁的厚度要保持均匀，不能出现局部过薄或者壁厚突变的情况，不然不管是注塑还是金属切削加工，都容易出现变形或者强度不足的问题。两端的接口端面要做和螺纹轴线垂直的平整切面，保证和外螺纹接头拧紧之后，端面不会出现偏斜，影响螺纹的啮合密封效果。

　　从安装边界来看，这款弯头的整体外轮廓是两个垂直相交的圆柱结构，安装的时候需要预留两个方向的操作空间：一端和设备接口或者管路接头拧紧的时候，扳手需要在垂直于该端螺纹轴线的平面内有足够的转动空间，另一端连接管路的时候，也要保证管路可以顺着螺纹轴线方向顺利拧入，不会和周边的结构件发生干涉。因为是90度转向结构，安装完成之后两个接口的轴线是严格垂直的，布设管路的时候要提前算好两个方向的安装尺寸，避免弯头装上之后，另一端的管路和周边的设备部件、机架结构发生碰撞。弯头的转角外弧面是整个零件外轮廓最突出的位置，做布局校核的时候要以这个外弧面的最大轮廓作为边界，预留至少2-3mm的安全间隙，避免设备运行过程中的振动导致弯头和周边部件摩擦磨损，破坏外壁的防护层甚至磨穿管壁。另外在有振动的管路场景里，这个弯头的安装位置要尽量靠近固定点，不要让弯头处在管路悬空的位置，不然长期振动会让螺纹连接位置出现松动，引发渗漏问题。

　　在实际选型应用的时候，要注意NPT螺纹的匹配性，不能和其他标准的管螺纹混接，比如G型非密封管螺纹或者公制管螺纹，就算公称直径看起来接近，牙型和锥度的差异也会导致密封失效，严重的还会滑牙脱落。针对不同的输送介质，还要匹配对应的零件材质，比如输送腐蚀性流体的时候要选耐蚀材质，高温场景要选耐温等级匹配的材质，不过从结构本身来说，这款弯头的结构设计是通用化的，只要材质满足工况要求，就能适配大部分直角转向的管路连接需求，不管是小型设备的内部气路、水路布设，还是民用管路的改装、工业管线的排布，都能通过这个零件实现紧凑可靠的转向连接，减少管路的转接点位，降低后期维护的渗漏风险。
