1/4规格NPT螺纹45度弯通亨布拉接头

　　在气动控制回路、低压流体输送管路、小型液压辅助回路的现场布管作业中，经常会遇到管路走向需要呈45度弯折的场景，若直接通过硬管弯折成型，不仅对弯管工艺精度要求高，后期管路维护拆卸时也难以调整角度，这类45度弯通螺纹接头就是为解决这类布管痛点设计的标准连接件。这款接头两端采用1/4规格NPT锥管螺纹，一端为外螺纹结构，用于直接拧入设备本体的内螺纹安装孔，无需额外搭配转接头即可完成固定，另一端为适配亨布拉连接形式的接口，可直接与对应规格的尼龙管、PU气管或者低压软质油管配合，通过亨布拉接头自带的卡紧结构实现管路的快速固定，相比传统卡套式接头，亨布拉结构的安装效率更高，不需要额外的卡套预装工序，

　　现场作业时仅需将管路插入接口到位即可完成密封与固定，非常适合设备批量组装时的快速布管作业。从结构设计来看，这款接头的弯折段采用了等通径的流道设计，内部没有突兀的变径或者直角转折，流体经过弯折段时的局部阻力损失更小，不会在接头位置形成明显的紊流区，对于气动回路来说可以减少压力损失，提升气缸等执行元件的响应速度，对于低压输水、输油回路来说，也能避免介质中的杂质在弯折位置沉积堵塞。接头的外部轮廓做了多面铣削处理，并非光滑的圆柱外形，这些平面是专门为扳手夹持设计的，安装时可以用普通活动扳手或者开口扳手卡住平面位置施加扭矩，不会出现打滑的问题，相比光滑外圆的接头，安装时的扭矩可控性更好，能避免拧入时扭矩过大导致螺纹滑牙，

　　或者扭矩不足导致密封失效的问题。接头底部的外螺纹端做了标准的NPT锥度设计，螺纹本身的锥度可以在拧入时形成过盈配合，配合常规的生料带或者螺纹密封胶即可实现可靠密封，不需要额外加装密封垫片，减少了安装时的零件数量，也避免了垫片老化导致的渗漏隐患。从安装边界来看，这款接头的整体轴向长度比同规格的90度直角弯头更短，在设备内部安装空间局促，无法容纳90度弯头的转向半径时，45度的弯折角度可以让管路以更平缓的角度引出，不会出现管路弯折半径过小导致的折瘪问题，尤其是在使用软质气动管路时，过小的弯折半径会导致管路通径变小甚至堵死，45度的转向角度可以让管路保持自然的弯曲弧度，延长管路的使用寿命。在实际选型应用中，

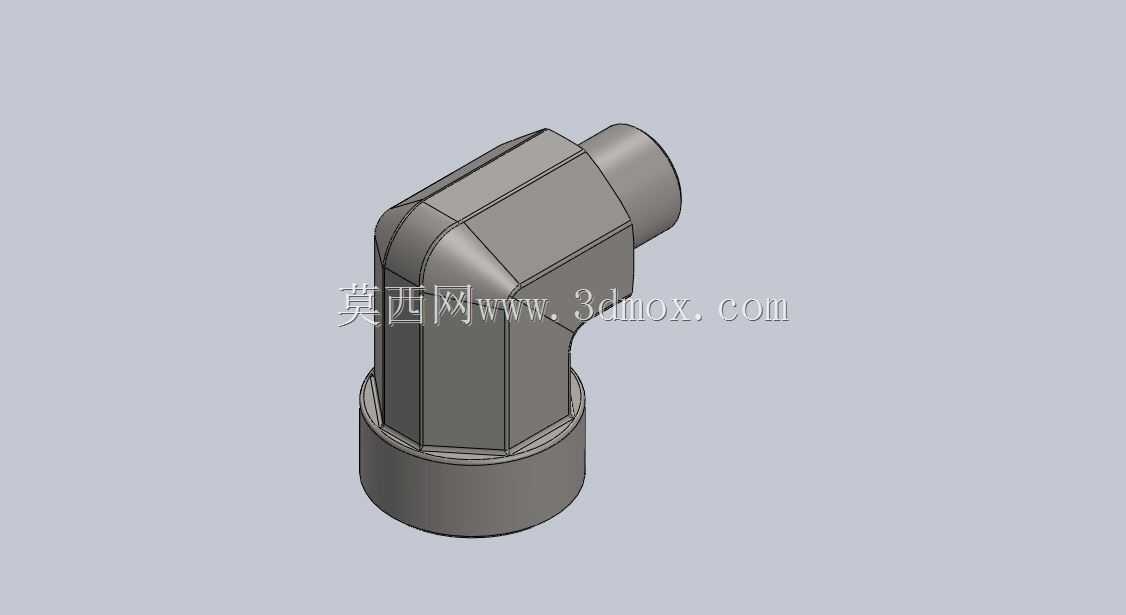

　　这款接头适配的管路外径与两端接口的通径完全匹配，不会出现通径突变导致的流量波动，适合用在气动控制的主气路分支、小型润滑系统的输油管路、低压冷却水路的连接位置，比如自动化设备的气动阀组引出气路、小型机床的冷却喷嘴供液管路、实验室小型流体设备的管路连接等场景都能适用。接头的整体结构没有多余的活动部件，属于一体式加工成型的零件，长期使用时不会出现部件松动脱落的问题，抗振动性能优于组装式的接头，在设备运行存在持续振动的场景下，也能保持可靠的连接与密封，不需要频繁检查接头的紧固状态。设计这款接头的三维模型时，重点还原了NPT螺纹的标准锥度参数、亨布拉接口的内部卡紧槽结构、外部扳手位的对称度以及内部流道的顺滑过渡，建模时没有做简化处理，螺纹的牙型、接口的倒角、扳手位的尺寸公差都按照实际加工的标准参数绘制，导入装配环境时可以直接与对应规格的管路、设备安装孔完成配合，不需要额外调整模型尺寸，能直接用于管路布局的干涉检查、安装空间模拟，也可以导出工程图用于接头的加工生产。
