直角外螺纹气动管路连接弯头

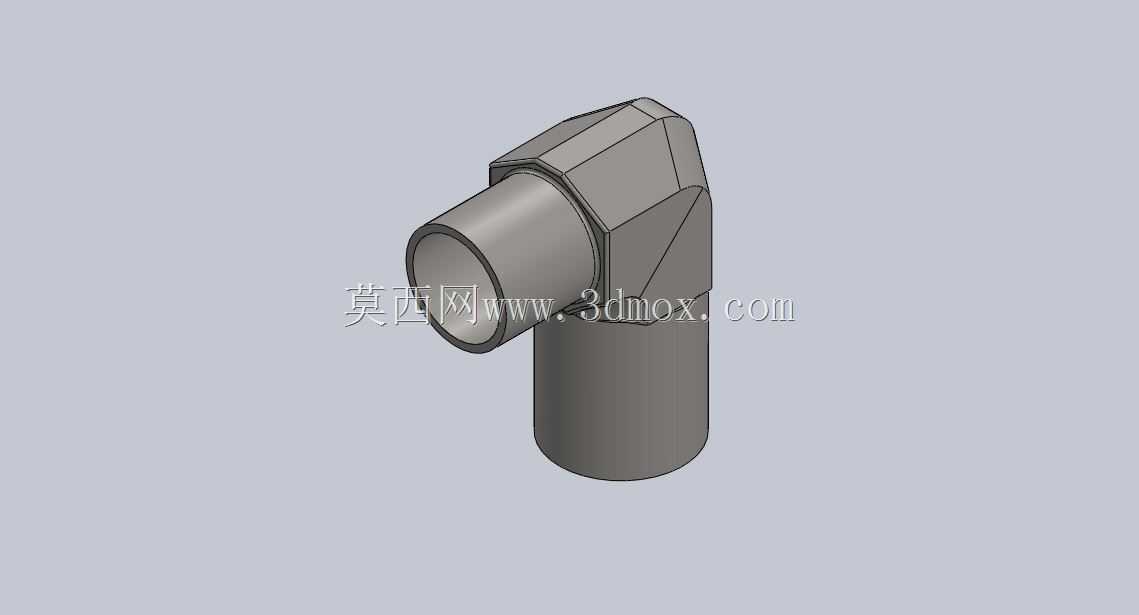

　　在气动控制回路、低压流体输送管路的布设场景中，管路走向的90度转向是极为常见的布设需求，这类直角转向接头的核心作用，是在不额外弯折管路、不产生过大管路应力的前提下，完成两段正交方向管路的连通，同时保证连接位置的密封可靠性与结构强度。这款直角接头采用外螺纹连接端与插管端组合的结构形式，其中外螺纹端用于直接拧入阀块、气缸、气路分配器等元件的对应内螺纹接口，无需额外过渡连接件，可有效压缩管路连接的占用空间，尤其适合安装空间局促、元件排布密集的自动化设备气路仓、小型液压站阀组区域。从结构设计逻辑来看，接头的转角位置做了加厚的多边形棱面处理，并非简单的直角圆弧过渡，这种结构一方面是为了给安装扳手提供足够的夹持受力面，

　　安装时可以用普通开口扳手直接卡持棱面完成拧紧操作，不需要额外定制工装，也避免了夹持圆柱面时容易出现的打滑、拧伤接头表面的问题；另一方面，加厚的转角结构可以抵消流体在转向位置产生的侧向冲击力，长期承受压力波动时，转角位置不会因为应力集中出现开裂、渗漏的问题。接头的两个连接端保持严格的90度正交关系，安装后插管端的轴线与螺纹端轴线垂直偏差控制在极小范围内，避免安装后管路出现别劲、扭曲的情况，减少管路长期受力产生的疲劳破损风险。外螺纹端的端面设计有密封配合面，安装时搭配对应规格的密封垫圈或者生料带，即可实现可靠的端面密封，适配1.4兆帕级别的工作压力，覆盖常规工厂气动系统的常用压力区间，也可用于低压清水、惰性气体的输送管路连接。

　　插管端的外径尺寸统一，适配对应内径的柔性气管、尼龙管或者低压橡胶管，插管位置设计有环形的防脱凸棱，当管路套入后，配合管箍或者快插卡扣锁紧时，凸棱可以嵌入管路内壁，避免管路在受压或者受拉时从接头上滑脱，提升连接的抗拔脱能力。从安装边界来看，接头的整体外轮廓没有多余的外伸结构，拧紧时扳手的活动空间只需要覆盖多边形夹持段的外周即可，在排布密集的阀组上安装时，不会和相邻的接头、元件产生干涉，不需要特意调整周边元件的位置就能完成装拆。接头的内部流道做了平滑的圆弧过渡，没有直角台阶或者突兀的截面变化，流体经过转向位置时不会产生明显的紊流和压损，保证气路或者液路的压力传递效率，减少因为流道突变产生的噪音和振动。在实际设备维护场景中，

　　这类接头的多边形夹持结构也方便后期拆卸检修，不需要破坏周边管路就能单独更换故障接头，降低设备维护的时间成本。针对不同的管路布设需求，这类接头的结构尺寸经过标准化匹配，同规格的接头可以实现通用互换，不需要针对特定设备单独定制配件，备件采购和替换的便利性较高。在建模过程中，结构细节的还原重点集中在螺纹端的配合尺寸、多边形夹持段的对边尺寸、插管端的外径与凸棱位置，以及内部流道的过渡圆弧，这些尺寸直接决定了接头安装后的适配性和流通性能，建模时需要严格保证各段的同轴度、正交度公差，避免虚拟装配时出现干涉、密封面错位的问题。同时，接头的壁厚分布经过受力优化，在保证承压强度的前提下尽可能控制整体重量，不会给连接的阀件、管路带来额外的负重，适合在移动设备、轻量化自动化设备的气路系统中使用。
