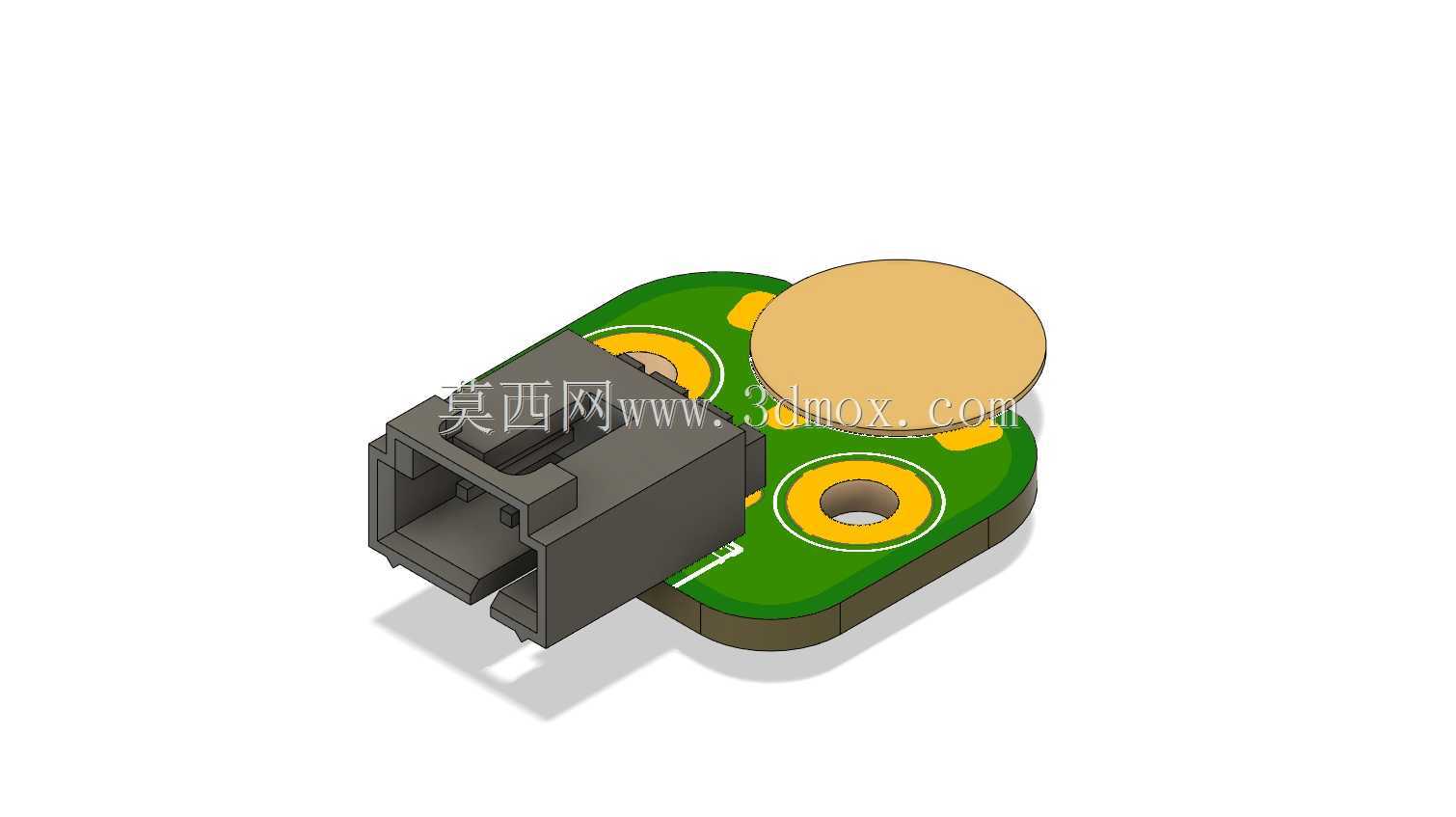

适配12毫米压电磁盘的小型PCB转接结构

　　在压电式振动、压力检测类设备的装配场景中，传感器与主控端的信号匹配、安装固定一直是小尺寸检测单元设计的常见痛点，尤其是采用12毫米规格压电磁盘的检测方案，往往因为磁盘本身输出阻抗高、信号幅值弱，加上安装空间局促，容易出现信号干扰、安装对位偏差、长期使用后连接松动等问题，直接影响检测数据的稳定性与可靠性。这款适配结构正是针对这类场景开发的小型载体PCB组件，核心作用是完成12毫米压电磁盘的信号引出与物理安装集成，在极小的安装空间内实现信号调理前置与可靠固定。

　　从实际功能层面看，该结构首先解决了压电磁盘的信号输出匹配问题：压电磁盘本身属于高阻抗输出元件，直接通过长线缆连接后端采集电路时，极易引入空间电磁干扰，导致输出信号信噪比下降，微弱的压力、振动信号被噪声淹没，该PCB载体在靠近磁盘安装的位置完成信号的初步转接，缩短了高阻抗信号的传输路径，从布线层面减少干扰耦合的可能，最大限度保留磁盘输出的有效信号幅值。其次是物理安装的集成化设计，PCB板上预留了对应压电磁盘的安装定位孔与焊盘，磁盘的信号引脚可直接焊接固定在PCB对应焊盘上，无需额外飞线连接，同时板上集成了标准的接口连接器，可直接通过标准排线与后端采集电路对接，省去了现场接线的繁琐工序，也避免了手工接线带来的接触不良、线序错误等装配问题。

　　设计思路上完全围绕小空间集成的核心需求展开，整体PCB轮廓采用异形裁切，避开安装位周边的结构干涉区域，在保证12毫米压电磁盘完整安装空间的前提下，尽可能压缩PCB的整体占用面积，适配紧凑的设备内部安装环境。布线层面将信号走线做了等长与包地处理，针对压电信号的高阻抗特性，减少走线之间的串扰，接地焊盘与安装孔做了连通设计，安装后可通过安装螺丝实现可靠接地，进一步提升抗干扰能力。板上的连接器选用带锁扣的卧式接口，插拔方向平行于PCB板面，不会额外增加垂直方向的安装高度，同时锁扣结构可避免设备运行过程中振动导致的连接器松脱，保障长期运行的连接可靠性。

　　外形尺寸与安装边界方面，该PCB组件整体厚度控制在极低水平，包含连接器与压电磁盘安装后的总高度可适配多数小型检测设备的内部安装间隙，板上的两个圆形安装孔位间距经过精准匹配，可直接通过M2规格的螺丝固定在设备的安装基座上，安装孔周边做了露铜接地处理，固定后即可实现PCB与设备壳体的共地，无需额外设置接地导线。压电磁盘的安装位位于PCB板的一侧，与连接器位置分置两端，避免安装磁盘时的焊接操作对连接器造成损伤，同时磁盘安装后突出PCB板面的高度经过匹配，不会与周边的结构件产生运动干涉，接口端的插拔空间预留充足，在设备完成总装后也可方便地进行排线插拔操作，便于后期的维护与部件更换。

　　在实际设备选型应用中，这类适配结构可直接集成到小型振动检测节点、薄膜压力检测模组、精密触觉传感器等产品中，替代传统的飞线转接加独立固定支架的装配方案，减少装配工序的同时提升整体结构的可靠性，尤其是在批量生产的场景下，标准化的PCB载体可大幅降低手工装配的误差率，提升产品一致性。设计过程中充分考虑了量产的工艺性，PCB采用常规FR-4基材，所有焊盘与孔位均符合常规SMT与波峰焊工艺要求，无需特殊加工工序，连接器与安装孔的位置公差控制在合理范围内，可满足自动化装配的精度要求，安装后整体结构可承受常规工业场景下的振动与冲击，不会出现部件松脱、信号中断的问题。
