小型三通式流体管路控制阀结构设计

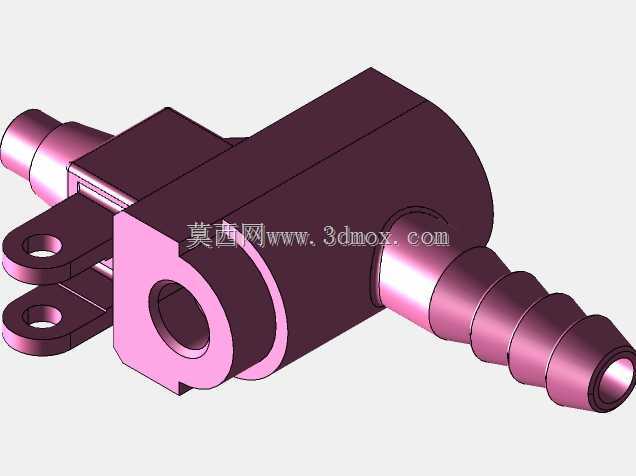

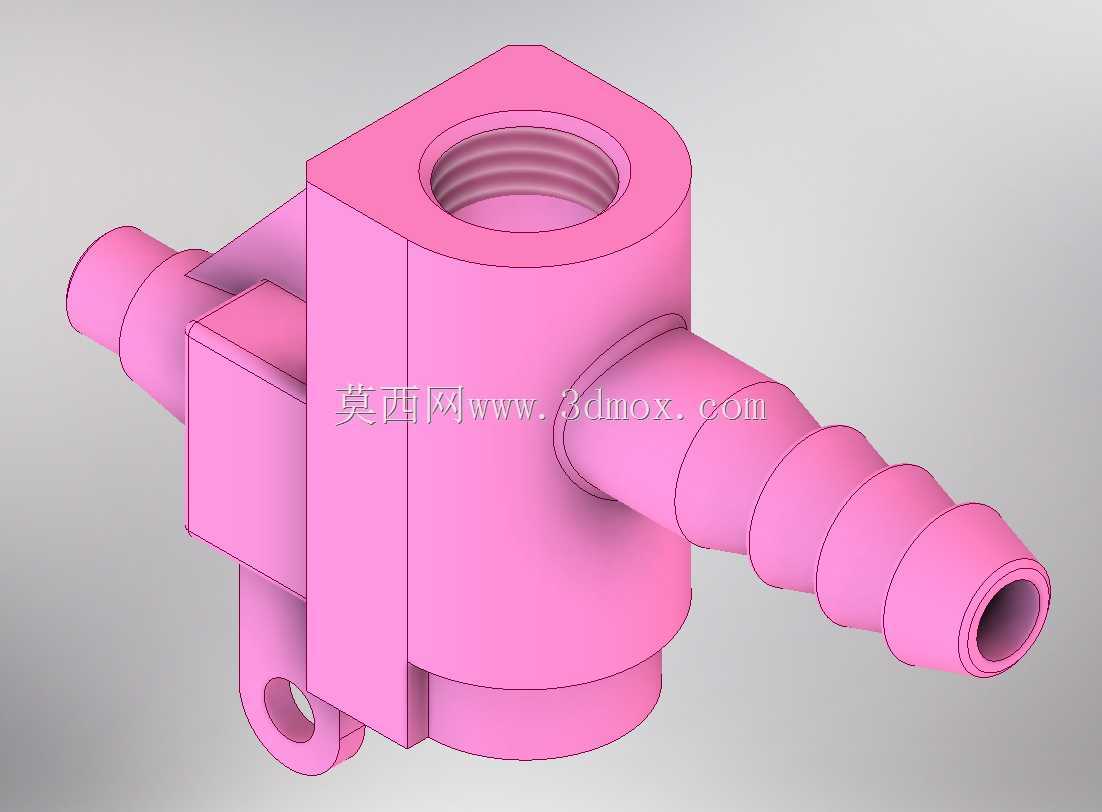

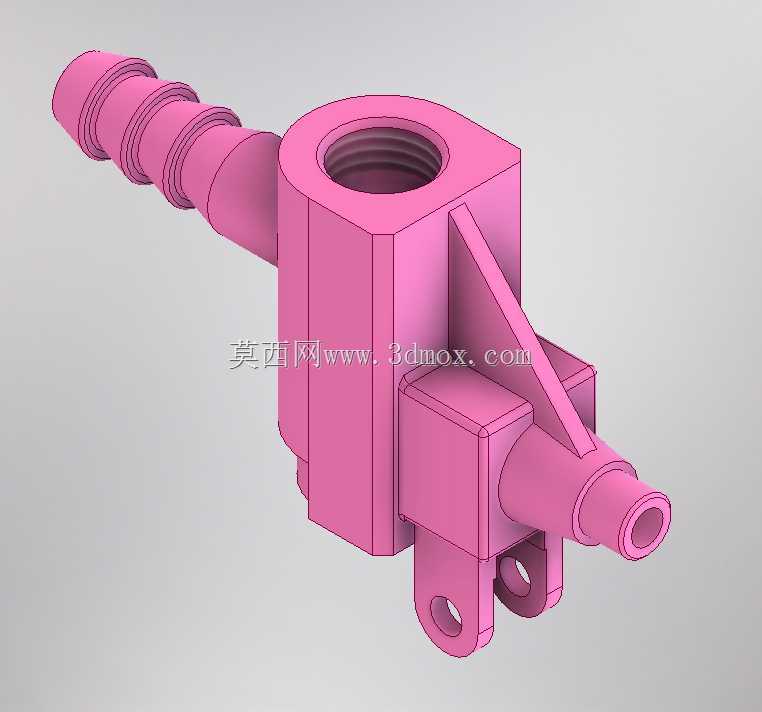

　　在小型流体输送、低压气动控制回路以及实验台流体管路搭建场景中，这类多通路接头式阀件是管路系统里的核心基础元件，主要承担不同管路支路的流体通断、流向切换功能，常见于小型实验设备、医疗流体输送装置、家用净水设备以及小型气动工装的气路排布中。从结构设计来看，该阀件采用一体式块状主体结构，主体上部设置内螺纹接口，可直接匹配对应规格的外螺纹管路接头，无需额外转接件就能实现垂直方向的管路接入；侧方延伸的宝塔式接头，是针对软质管路设计的快接结构，接头表面的多段环形凸棱可以在软管套接后形成多道密封防线，配合喉箍锁紧后能承受0.1-0.6MPa的低压流体输送压力，避免管路在工作压力下出现脱管、渗漏问题。主体侧下方延伸出带安装孔的固定支耳，

　　这个结构是设计时考虑到阀件在管路中需要承受管路拉扯、流体脉冲振动而设置的，安装时可以通过螺栓穿过支耳孔将阀件固定在设备基板或支架上，限制阀件的六个自由度，避免长期振动导致接口松动。设计过程中，主体的流道采用等径过渡结构，三个接口的流道在主体内部交汇时做了圆角过渡处理，没有直角突变结构，能有效降低流体经过阀件时的局部阻力损失，减少流体湍流产生的振动和噪音，对于输送洁净流体或者对压力损失敏感的回路来说，这种流道设计能提升整个管路系统的输送效率。外形尺寸方面，该阀件属于小型阀类，主体的方形结构边长控制在适配小流量管路的范围内，宝塔接头的长度经过优化，既保证了软管套接时有足够的接触长度实现密封，又不会因为接头过长导致安装时占用过多横向空间，

　　上部内螺纹接口的轴向高度也做了压缩，在保证螺纹啮合长度满足密封要求的前提下，尽可能降低阀件的整体高度，适配设备内部紧凑的安装空间。安装边界上，需要注意侧方宝塔接头的安装预留空间，要保证软管套接和喉箍锁紧操作时有足够的操作空间，支耳的安装孔位置与主体流道保持足够的壁厚距离，避免螺栓锁紧时应力集中导致主体开裂，同时三个接口的朝向呈空间垂直分布，在管路排布时可以灵活适配不同走向的管路接入，减少管路弯折次数，降低管路弯折带来的流阻增加和管路老化风险。这类阀件的密封结构通常集成在主体内部，通过阀芯的转动实现不同通路之间的通断切换，主体的分体式拼接结构设计也方便后期对内部阀芯、密封件进行维护更换，

　　不需要将整个阀件从管路上完全拆除就能完成检修作业，降低设备维护的拆装工作量。在材质选择上，这类阀件如果用于水基流体输送可采用PP或尼龙材质注塑成型，用于低压气动回路可采用POM材质加工，若用于弱腐蚀性流体输送则可选用PVDF等耐腐蚀材质，不同材质的选型都可以基于该三维结构进行微调，不需要大幅改动整体安装尺寸和接口规格，具备较好的适配性。
