巴哈赛车车架结构有限元分析模型

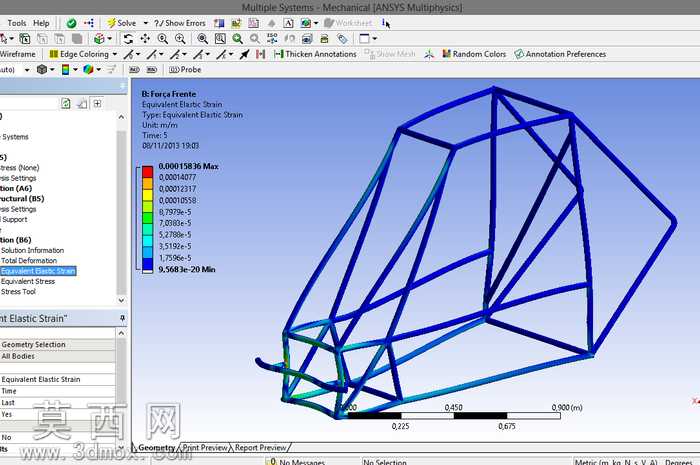

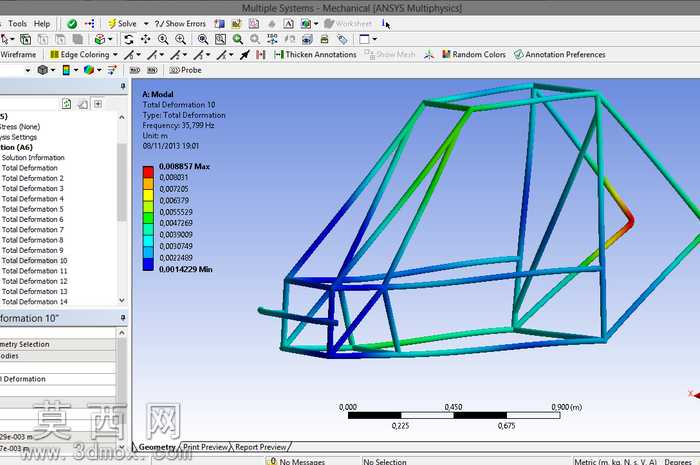

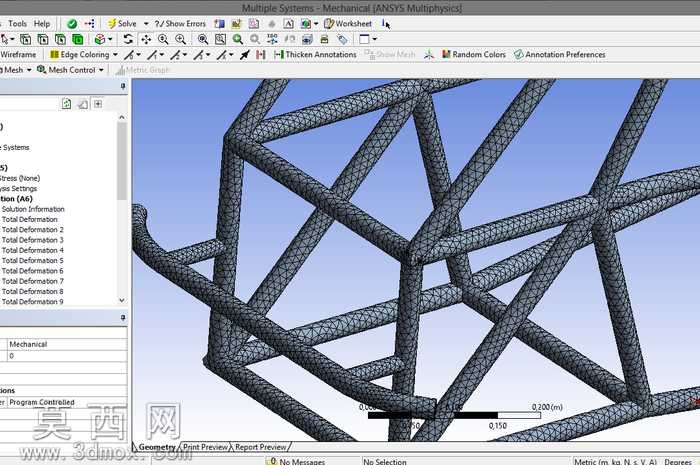

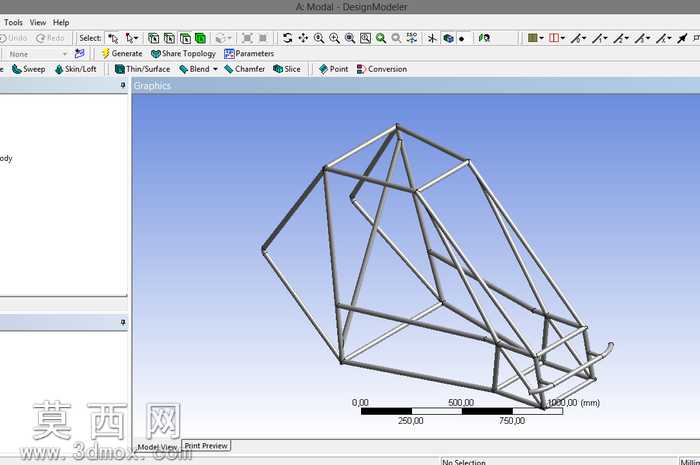

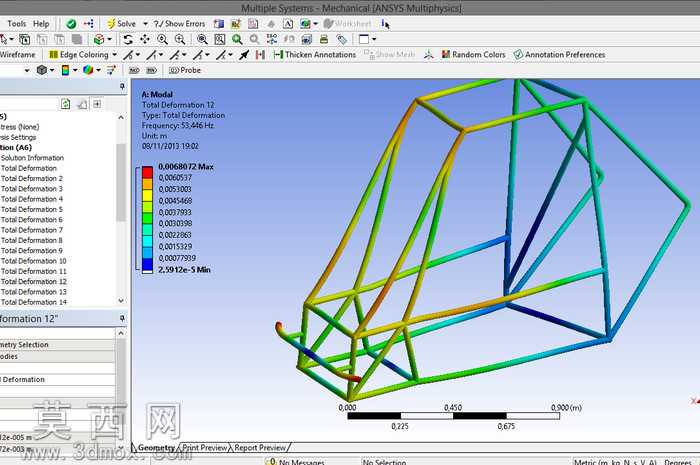

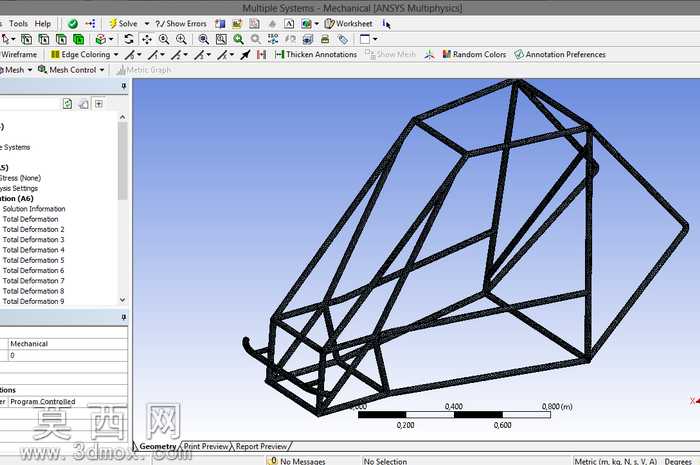

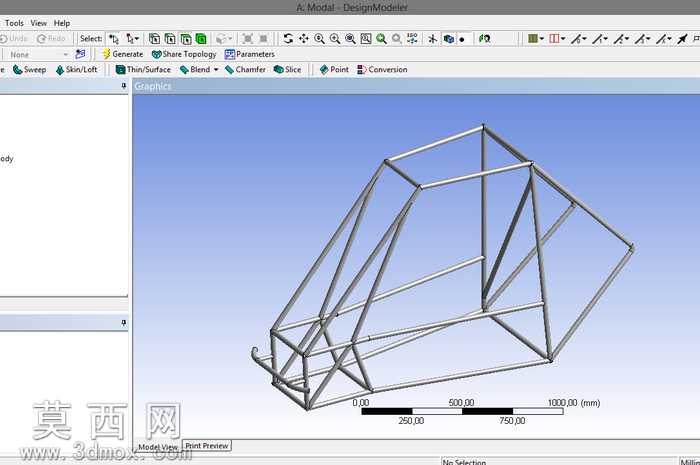

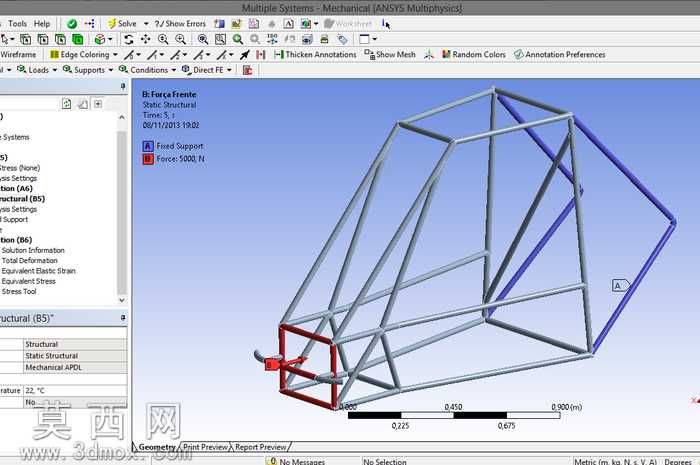

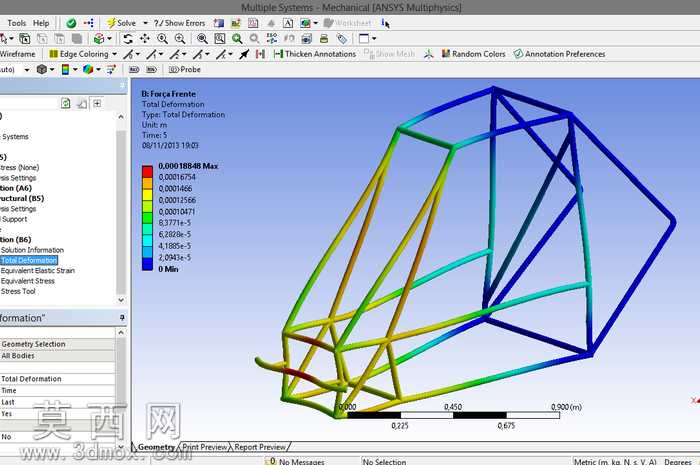

本作品为巴哈越野赛事参赛车辆的车架三维模型，配套完成了结构静力学有限元分析流程，建模阶段首先依据巴哈赛事规则对车架的尺寸约束、安全结构要求，搭建空间桁架式车架的线框骨架，逐根定义管材的规格参数，采用圆形薄壁钢管作为车架的主体承载构件，通过布尔运算完成各管材交接处的衔接处理，保证管件连接位置的几何连续性，避免后续仿真分析中出现应力奇异的问题。建模过程中对车架的安装点位做了预留设计，包括悬架安装硬点、动力总成固定位、座椅安装位、安全护板连接位等关键结构，所有点位的坐标均参照赛事整车总布置要求设定，保证后续整车装配的匹配度。完成几何建模后将模型导入有限元分析模块，对车架模型进行网格划分，针对管件连接的应力集中区域做网格加密处理，保证仿真计算的精度，同时对非关键区域做适当的网格简化，平衡计算效率与结果准确性。材质定义阶段为车架管材赋予对应钢材的材料属性，设置准确的弹性模量、泊松比、密度以及屈服强度参数，还原真实材料的力学特性。边界条件设定阶段，模拟巴哈赛车在越野工况下车架承受极限载荷的场景，在悬架安装点施加对应方向的约束，同时在乘员区域、动力总成安装区域施加载荷，模拟车辆满载、受到冲击时的受力状态。求解计算后得到车架整体的变形云图与应力分布结果，通过彩虹色阶直观展示不同位置的变形量与应力水平，能够清晰识别车架的高应力区域与大变形位置，为后续的车架结构优化、管材壁厚调整、局部加强设计提供数据支撑，整个模型完整还原了从三维建模到结构仿真的全流程，可作为巴哈赛车车架设计、赛事参赛车辆结构开发的参考案例，帮助设计者快速掌握桁架式车架的建模逻辑与结构验证方法，缩短赛车底盘的开发周期，提升车架结构的安全性与轻量化水平。
