装配式燃油喷油器机械结构设计

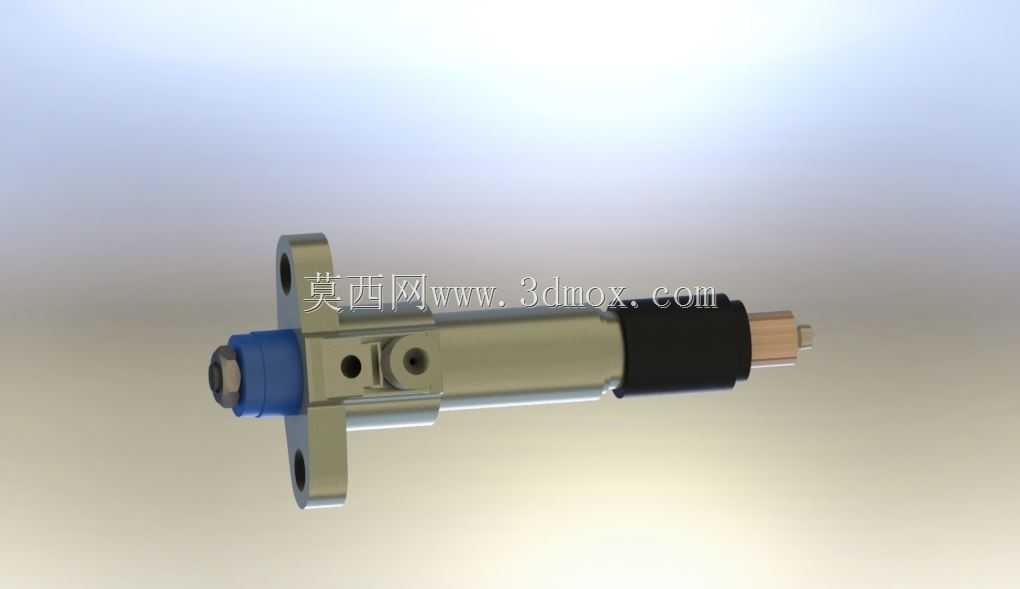

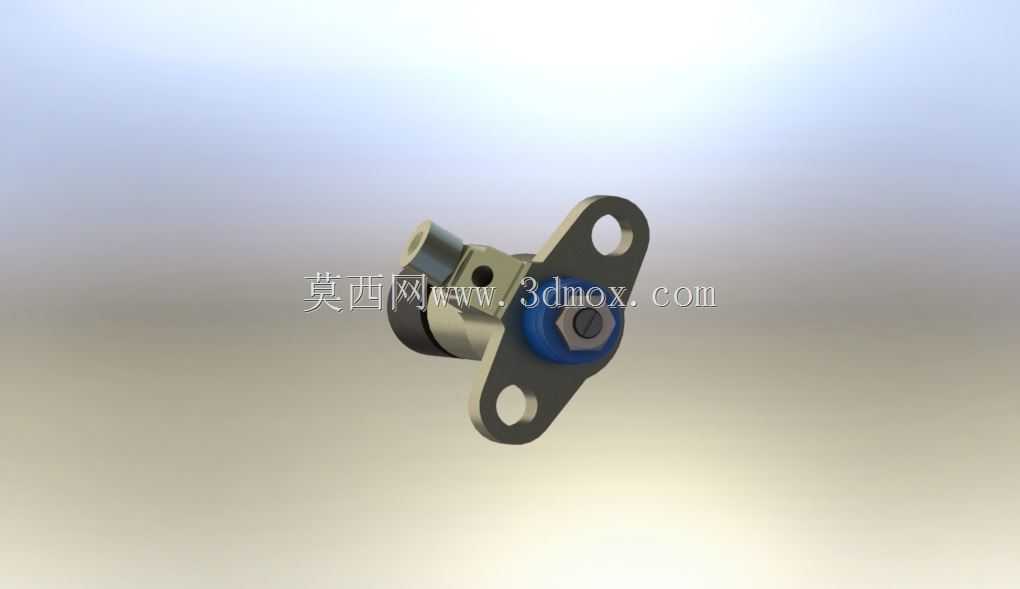

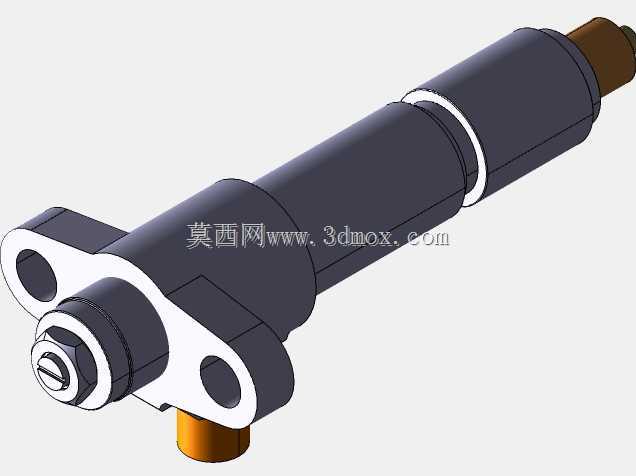

　　在商用车柴油动力系统、非道路移动机械内燃机、固定式发电机组动力单元的燃油供给链路中，喷油器是决定燃烧效率、排放指标与动力输出稳定性的核心执行部件，这套装配式结构的喷油器模型，完整还原了顶置弹簧式机械喷油器的全部装配关系与功能结构，可直接用于燃油系统原理教学、发动机外围部件匹配校核、维修拆装实训的三维参考。从实际工况适配角度看，这类喷油器主要匹配缸径90-120mm区间的直列四缸、六缸柴油机，安装时通过喷油器本体上部的压紧台阶与缸盖喷油器安装孔的定位止口配合，配合紫铜密封垫圈实现燃烧室高压燃气的密封，安装孔的同轴度公差需控制在Φ0.05mm以内，避免喷油嘴偶件出现偏磨导致的滴漏、雾化不良问题。整套结构的设计逻辑围绕高压燃油的压力传导、

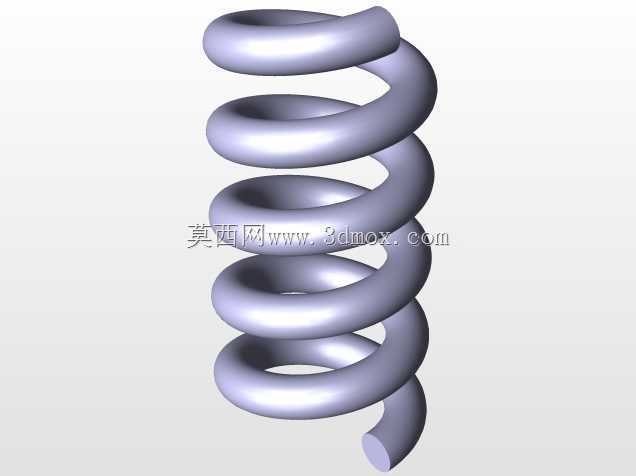

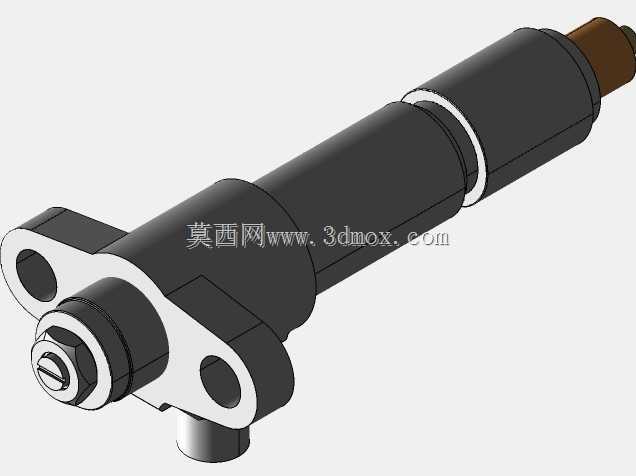

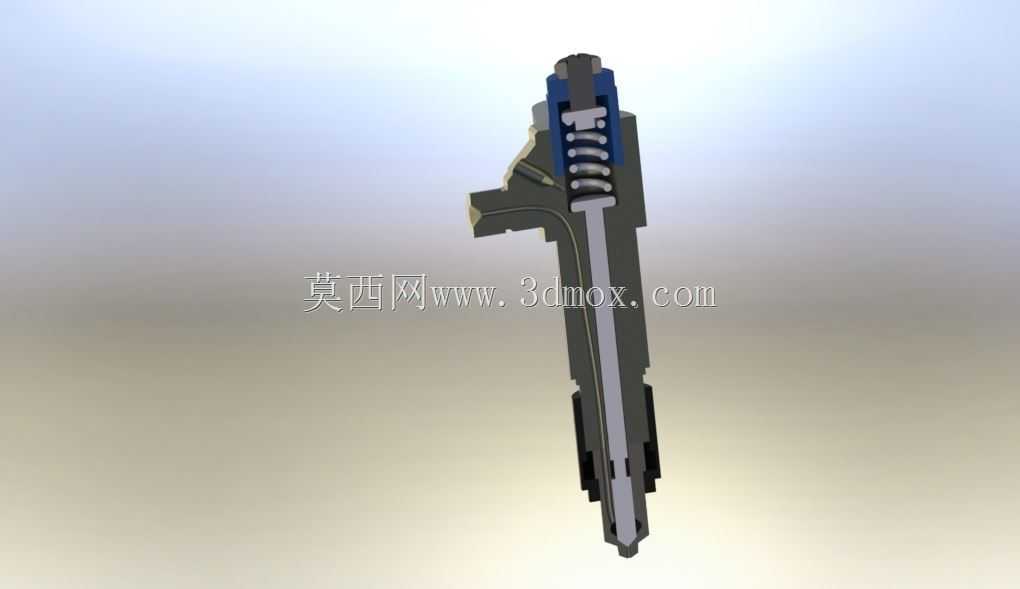

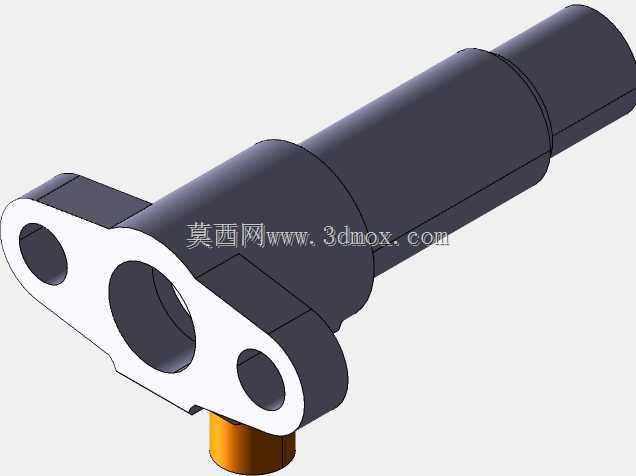

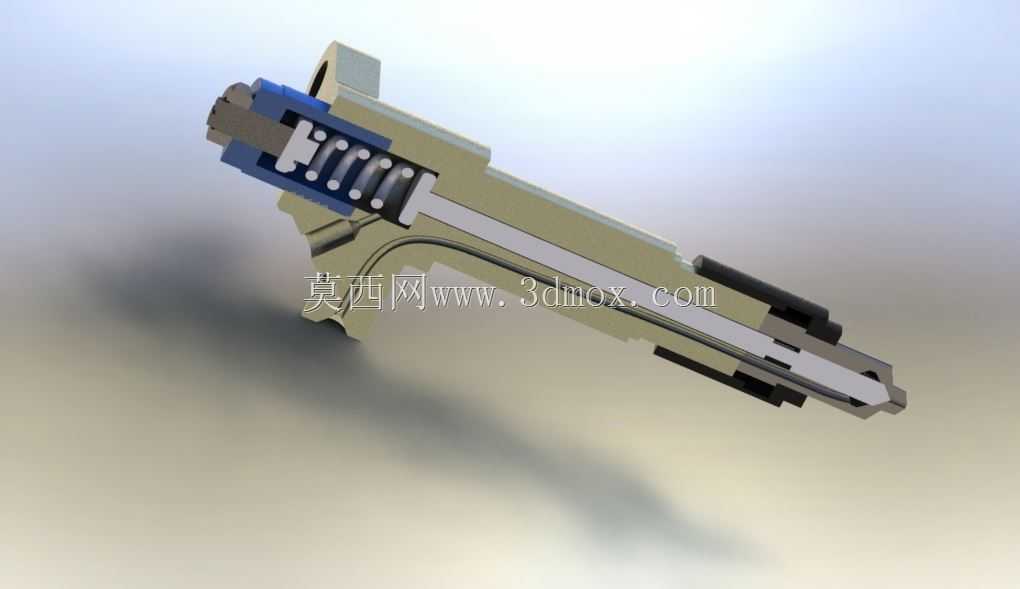

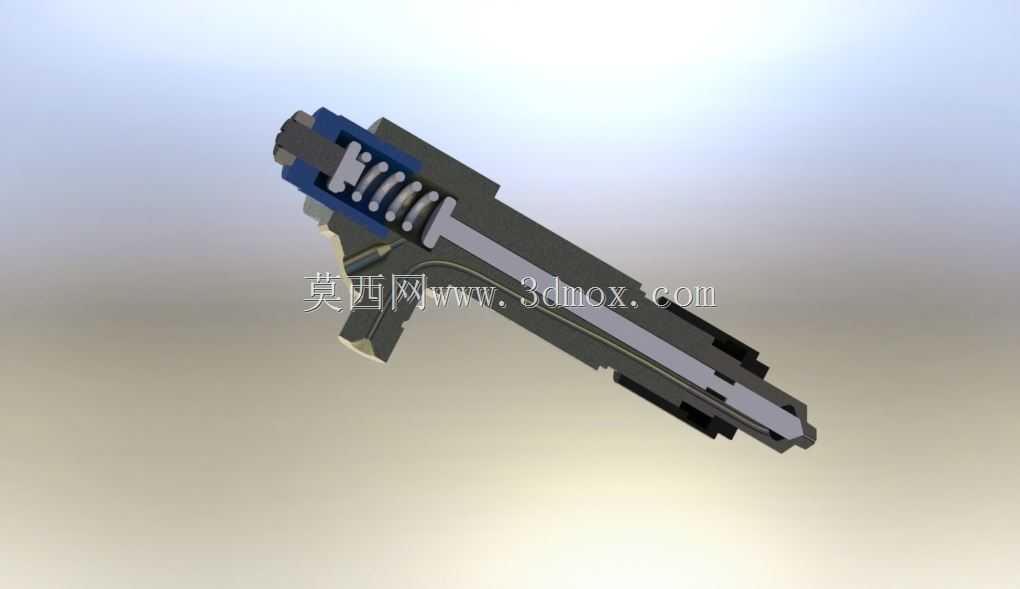

　　定时喷射、快速断油三个核心功能展开，本体采用长条形阶梯轴式结构，上部为进油接头与调压弹簧腔，中部为定位安装面与回油通道，下部为针阀偶件安装腔与喷油嘴头，整体轴向长度控制在110-130mm区间，最大外径位于上部调压弹簧腔位置，约为22-25mm，可适配绝大多数中小功率柴油机的缸盖安装空间，不会与缸盖内的冷却水腔、进排气道、气门推杆等结构产生干涉。内部核心的调压弹簧采用等节距圆柱螺旋弹簧设计，预紧力通过上部的调压螺钉调整，可根据不同机型的启喷压力要求，将针阀开启压力设定在18-25MPa区间，弹簧的刚度匹配经过反复校核，既能保证针阀达到开启压力时快速抬起实现燃油喷射，又能在供油停止时借助弹簧力快速推动针阀落座，切断燃油供给，

　　避免出现后滴现象，减少积碳生成与燃油浪费。针阀偶件作为喷油器的核心精密配合部件，针阀与针阀体的配合间隙控制在0.002-0.004mm之间，既保证高压燃油不会从配合间隙处过量泄漏，又能让针阀在腔体内灵活往复运动，无卡滞风险，针阀头部的密封锥面角度为60度，与针阀体的密封座面经过配对研磨，密封带宽控制在0.2-0.3mm，保证落座时的密封可靠性，避免高压燃气倒灌进入喷油器内部导致部件烧蚀。喷油嘴端的喷孔采用4孔对称布置，单孔直径0.25-0.32mm，喷孔的喷射夹角匹配对应燃烧室的形状，可将雾化后的燃油均匀喷射到燃烧室的各个区域，与压缩后的高温空气充分混合，提升燃烧效率，降低颗粒物与氮氧化物的排放。在结构装配层面，

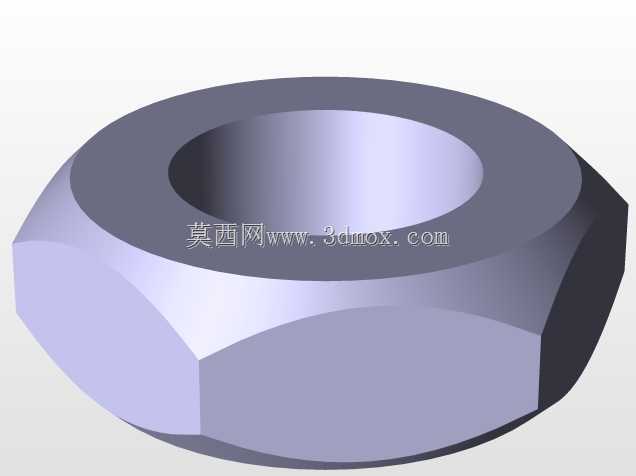

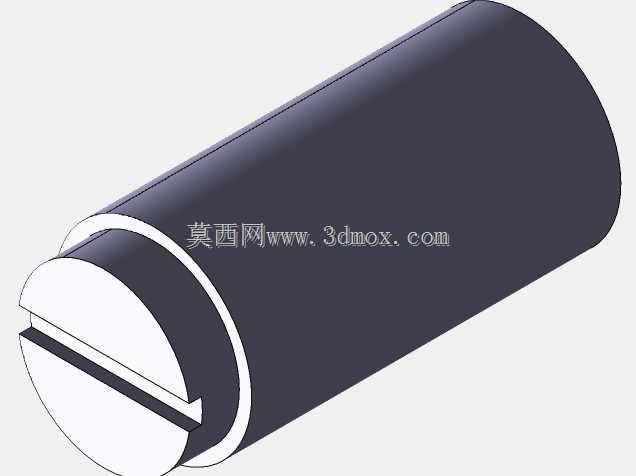

　　所有部件均采用可拆卸的装配式设计，上部的调压螺钉通过锁紧螺母固定，避免柴油机运行过程中振动导致预紧力变化，中部的定位销结构保证喷油器安装时的周向角度固定，让喷孔的喷射方向与燃烧室位置精准对齐，回油通道布置在本体侧壁，可将针阀配合间隙泄漏的少量燃油导回油箱，避免弹簧腔内部压力过高影响喷油压力的稳定性。从工程应用的实际角度出发，这套模型的结构细节还原度足够支撑结构设计人员完成喷油器安装支架设计、缸盖安装孔位校核、燃油管路走向布置等工作，也可作为机械类专业讲解内燃机燃油系统结构的三维教具，帮助学习者直观理解喷油器的内部装配关系与工作原理，相比二维图纸更易理清各部件的配合逻辑与运动路径，减少设计过程中的干涉问题，缩短产品匹配开发的周期。在日常运维场景中，这套结构的拆解逻辑也符合一线维修人员的拆装习惯，可用于制作维修拆装指引的三维演示素材，帮助维修人员快速掌握部件的拆装顺序与配合要求，避免拆装过程中损坏精密偶件，降低维修成本。
