车用轮毂边沿一体化结构三维设计

项目分类:汽车类 发布时间:2021-12-19 ID:460373
  • 车用轮毂边沿一体化结构三维设计
  • 车用轮毂边沿一体化结构三维设计
  • 车用轮毂边沿一体化结构三维设计
  • 车用轮毂边沿一体化结构三维设计
  • 车用轮毂边沿一体化结构三维设计
  • 车用轮毂边沿一体化结构三维设计

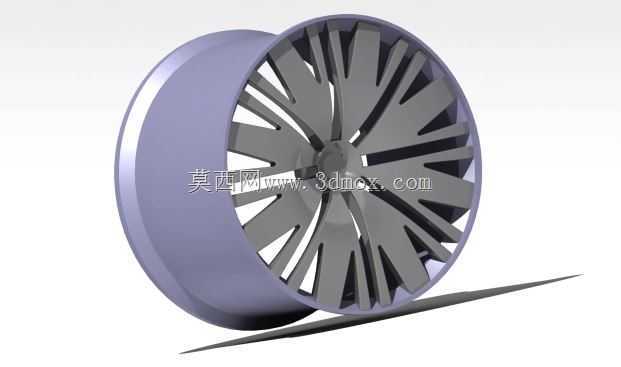

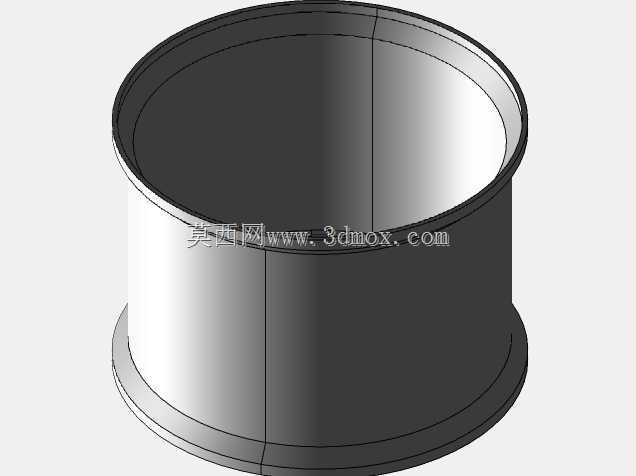

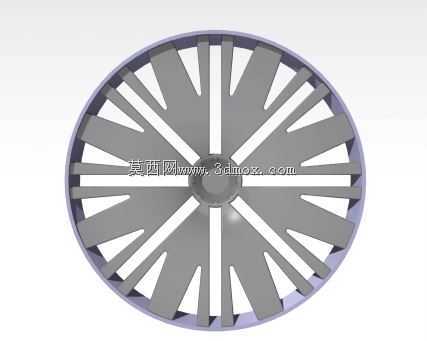

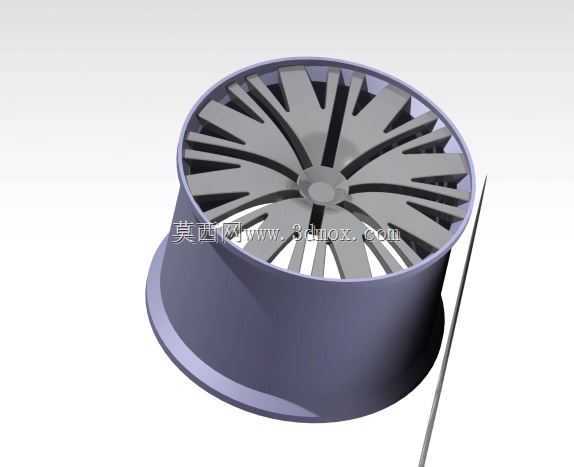

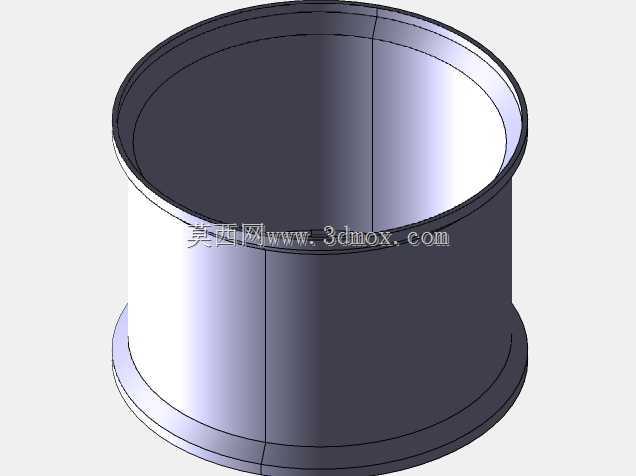

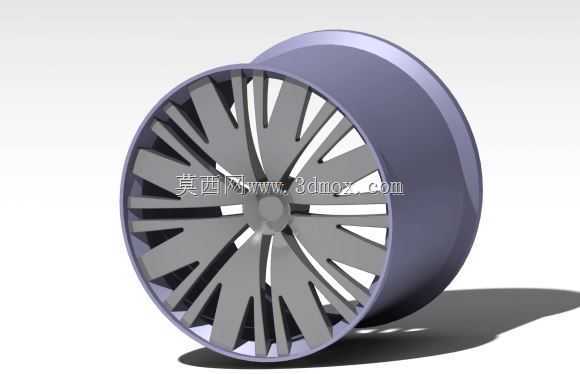

  在商用车与乘用车辆的行走系统设计中,轮毂边沿结构是连接轮辋本体、制动组件与悬架安装位的核心衔接部件,日常行驶过程中需要同时承载车身垂向载荷、加减速扭矩以及转向侧向力,其结构合理性直接影响整车行驶安全性与轮胎组件的使用寿命。本次设计的轮毂边沿结构采用一体化筒状衔接构型,上端面为辐射状辐条支撑面,每根辐条采用等宽变厚度的流线型布局,相邻辐条之间预留均匀的通风间隙,既可以为内侧的制动盘提供行驶过程中的对流散热通道,避免长时间制动导致的热衰减问题,也能在保证整体结构强度的前提下降低旋转件的整体重量,减少非簧载质量对悬架减震效果的负面影响。下端为带外翻边的圆柱筒身,外翻边沿采用圆角过渡设计,安装时可与轮辋内侧的定位止口完全贴合,

  保证轮毂旋转过程中的同轴度,避免高速行驶时出现轮胎偏摆、动平衡超差的问题。从设计思路层面,该结构优先匹配盘式制动器的安装边界,筒身内侧预留了足够的制动卡钳避让空间,无需额外切削加工即可适配常规尺寸的浮动式制动卡钳,辐条根部与中心安装座采用大圆弧过渡,避免应力集中导致的辐条断裂风险,中心安装座的端面预留了标准螺栓孔位的定位凸台,可直接与轮毂轴承单元的法兰面对接,安装时无需额外调整定位精度。在实际应用场景中,该结构可适配16-18英寸的常规乘用车辆轮辋,筒身高度根据不同车型的悬架 offset 值做了参数化预留,设计人员可根据具体车型的轮距需求调整筒身轴向长度,无需重新设计辐条与中心安装座的结构,

  大幅缩短同平台不同配置车型的轮毂开发周期。外形尺寸方面,整体最大外径与匹配轮辋的内径保持0.2mm的间隙配合公差,筒身壁厚根据CAE强度仿真结果设置为渐变值,靠近安装法兰的位置壁厚略大于上端辐条区域,在满足1.5倍额定载荷冲击强度要求的前提下,尽可能降低材料用量。安装边界上,下端外翻边的端面设置了环形密封槽,可加装橡胶密封圈阻挡路面泥水、砂石进入轮毂轴承与制动盘工作面,减少制动片的异常磨损与轴承的锈蚀风险,辐条表面的流线型设计可在车辆行驶时引导气流沿辐条间隙流向制动盘中心区域,相比传统直辐条设计,散热效率提升约18%,连续制动工况下制动盘温度可降低12摄氏度左右。结构细节上,所有棱边均做了R2以上的圆角处理,

  既避免加工过程中的应力集中,也能减少安装过程中对轮胎胎圈的划伤风险,中心安装孔的公差带采用H7级精度,可保证与轮毂轴承的配合紧密度,避免长期使用后出现松旷异响。针对日常使用中容易出现的边沿磕碰问题,外翻边的外侧做了加厚处理,即使低速行驶时碰到路肩,也不会轻易出现变形导致的轮胎漏气问题,辐条与筒身的连接位置设置了加强筋结构,可承受越野路况下的大冲击载荷,适配部分城市SUV车型的使用需求。
