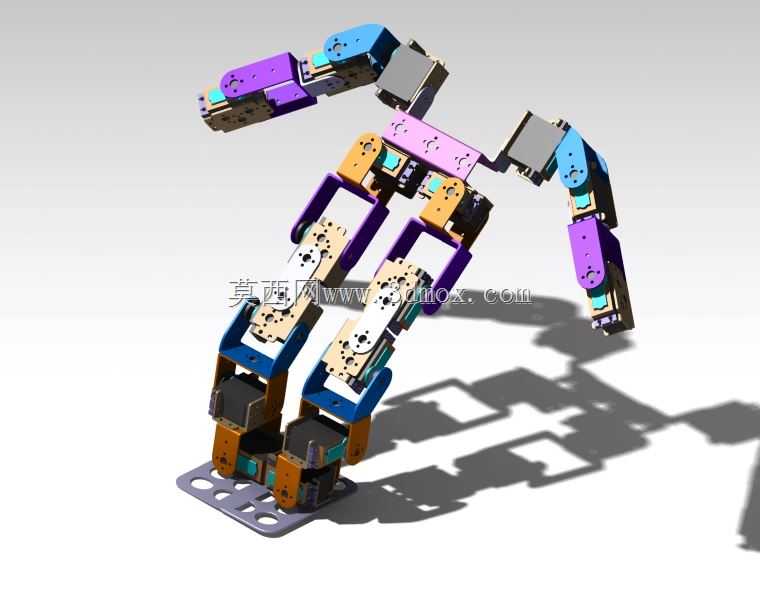

多自由度仿生双足人形机械结构设计

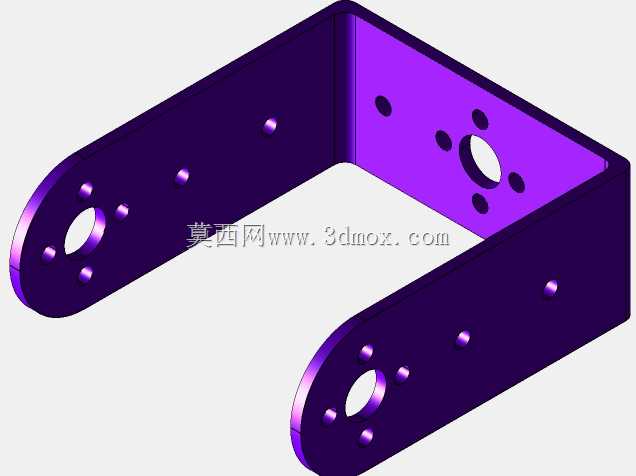

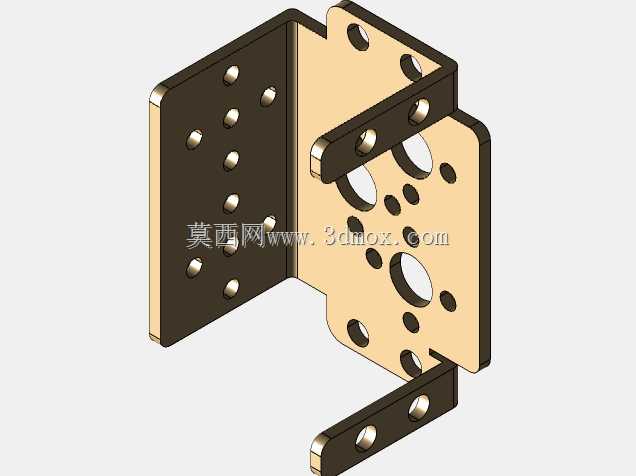

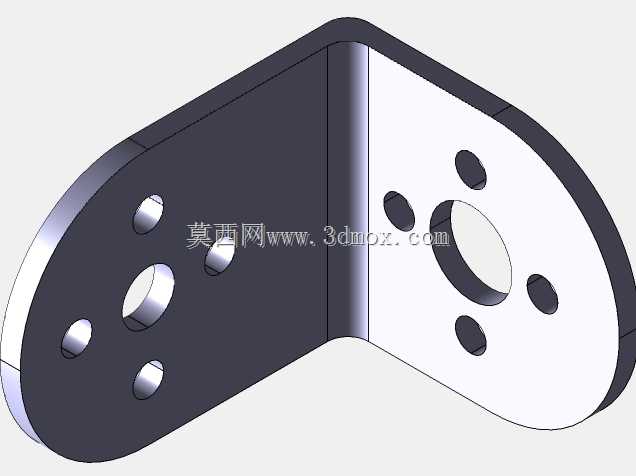

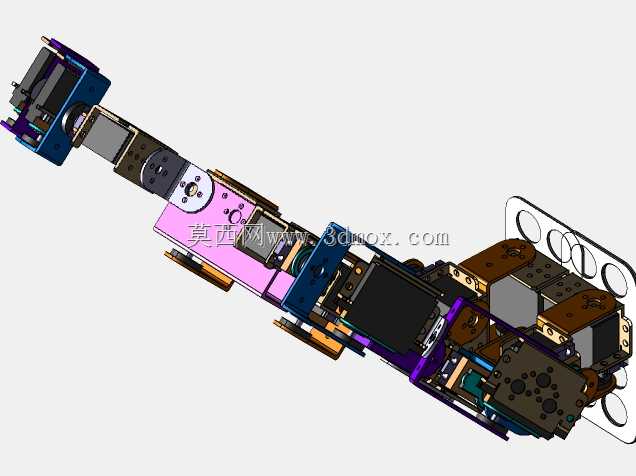

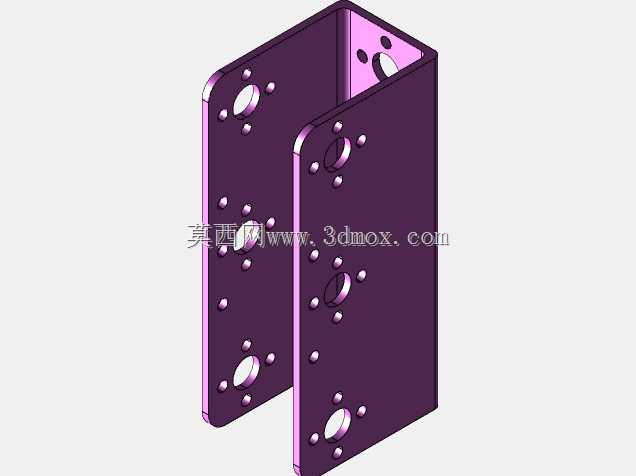

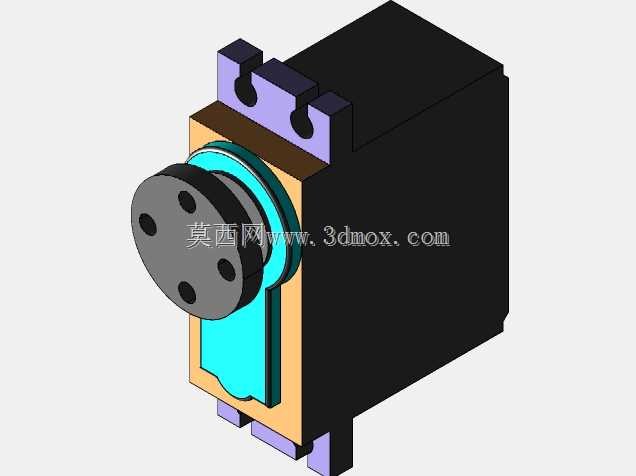

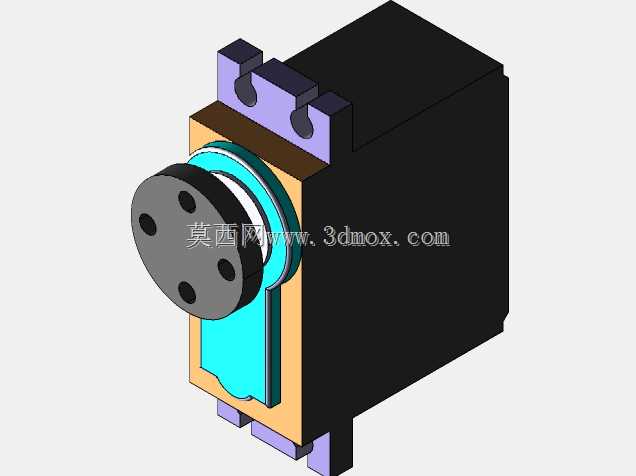

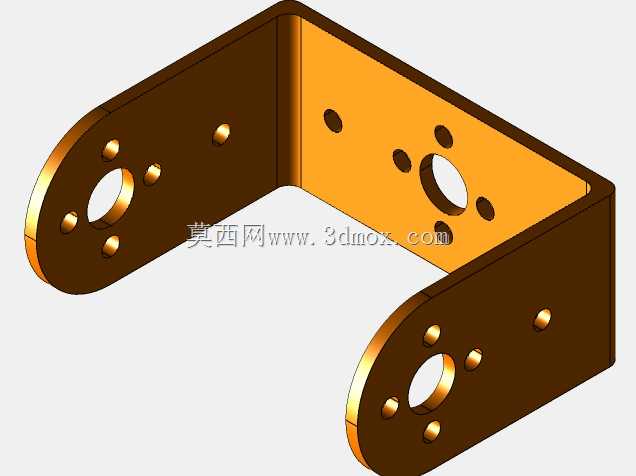

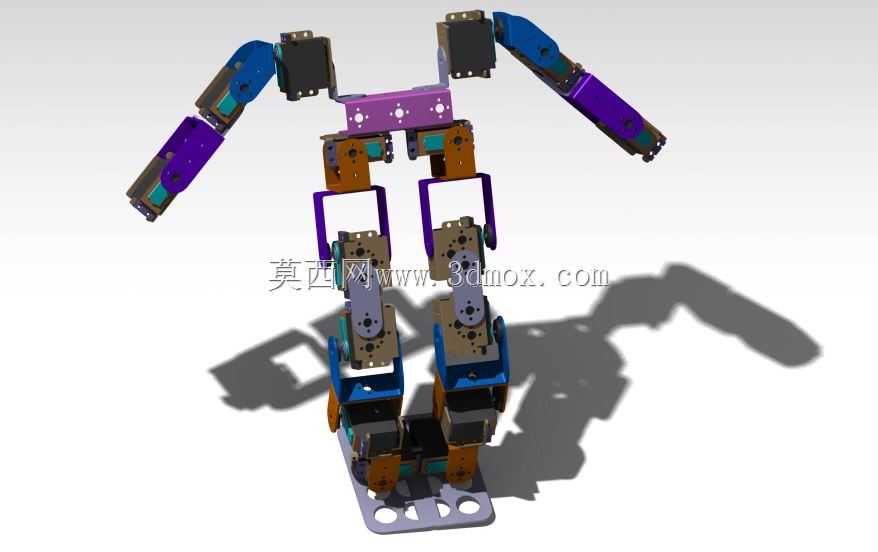

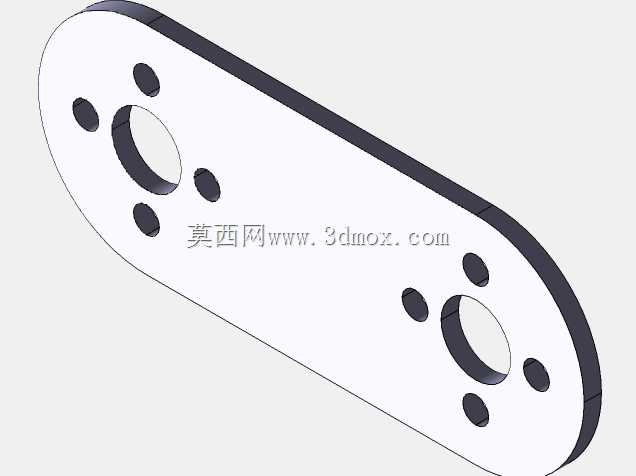

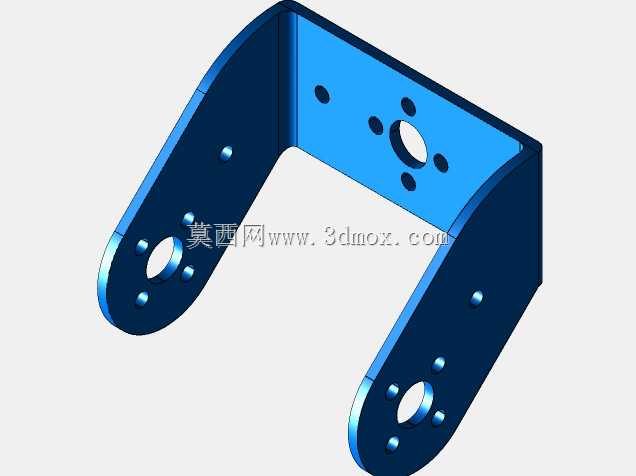

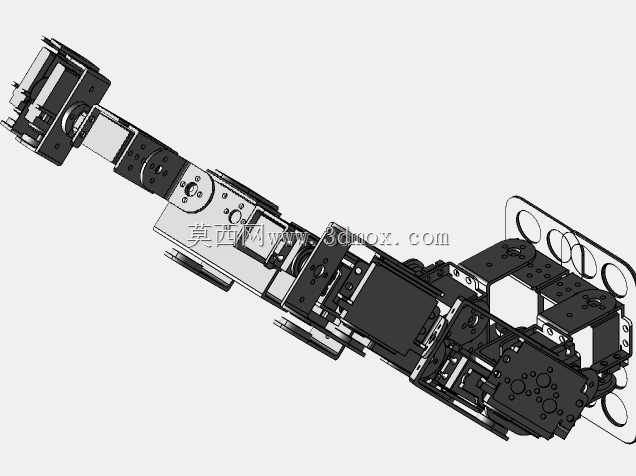

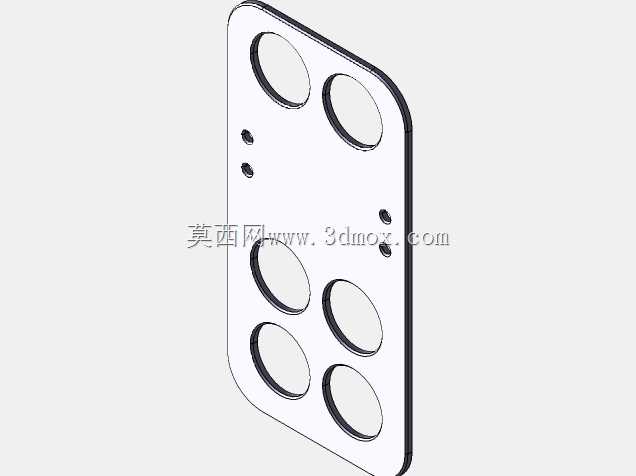

这款多自由度双足仿生机械结构，在设计阶段就锚定了教学演示、仿生运动算法验证、小型机械展演类场景的实际需求，没有盲目追求冗余的性能参数，所有关节配置、结构尺寸都围绕落地使用场景做了取舍。整体站立高度为42厘米，横向最大宽度25厘米，安装固定依托底部带安装孔的金属基座完成，基座预留的孔位适配常规光学实验平台、桌面展演台的安装间距，不需要额外做转接件就能完成固定，安装边界清晰，不会出现结构干涉周边配套传感器、控制板的问题。从功能特性来看，整机配置16个独立转动自由度，分别分布在髋部、腿部、膝部、踝部以及上肢对应关节位置，每个自由度都预留了标准伺服电机的安装位，走线槽沿着结构件内侧的空腔布置，不会出现运动过程中线缆拉扯、剐蹭结构件的问题，关节处的限位凸台在设计时就做了角度限制，避免调试阶段电机过转打坏结构件。设计思路上没有采用一体化打印的简化结构，而是拆分了不同受力位置的构件：基座、腿部主承重件采用刚性更高的金属材质，关节连接片采用轻量化的硬质板材，上肢非承重位置的构件做了镂空减重处理，既保证了站立、行走动作时的结构刚性，又尽可能降低了整机自重，减少伺服电机的负载压力。实际应用中，这套结构可以直接作为高校机器人工程、机械电子工程专业的课程设计载体，学生不需要从零开始搭建结构框架，就能直接在这个基础上调试步态算法、验证运动学正逆解计算结果；也可以作为科普场馆的互动展演装置，搭配简单的控制程序就能完成行走、摆臂、肢体姿态调整等动作，相比工业级大型人形机器人，它的尺寸更适合桌面摆放，维护成本更低，调试门槛也更适配教学场景。结构装配时，所有关节的转动副都预留了标准轴承的安装位，能有效减少长期转动带来的磨损，构件之间的连接孔位都做了公差适配，普通 hobby 级伺服电机可以直接安装锁紧，不需要二次扩孔或者打磨，装配流程顺畅。在做运动边界校核时，已经验证了常规行走、下蹲、上肢摆动动作下，所有构件之间都不会出现运动干涉，每个关节的活动范围都覆盖了仿生动作需要的角度区间，不需要使用者再重新调整结构限位。
