工业级混合气体流动热疗系统装置

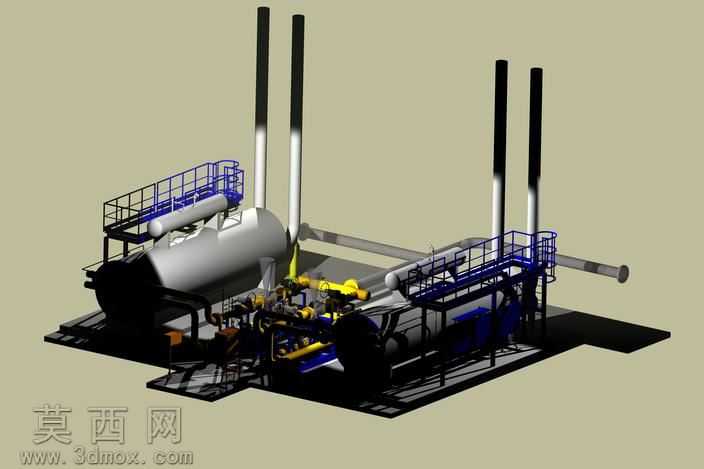

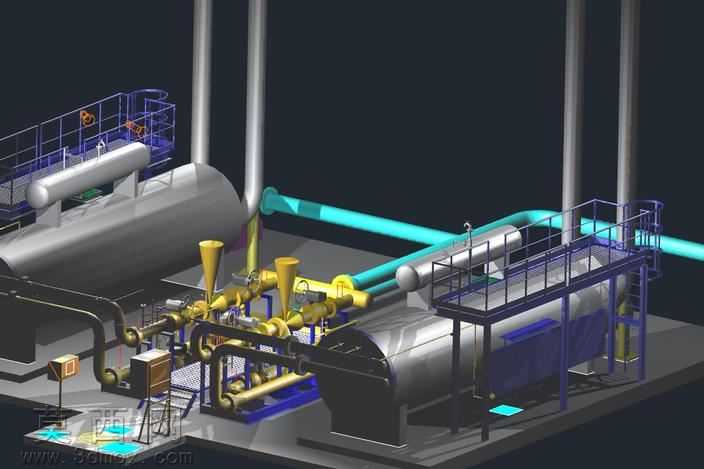

本作品为工业级混合气体流动热疗系统三维建模成果，建模阶段严格遵循工业装置设计规范，先梳理整套系统的功能逻辑与物料流向，确定核心功能模块的排布逻辑，依次完成卧式承压罐体、立式支撑立柱、操作检修平台、物料输送管路、流量调控组件、动力输送单元的结构建模。建模过程中对各部件的装配关系做了精准还原，承压罐体的封头弧度、壁厚参数，管路的弯折半径、法兰对接位置，操作平台的护栏高度、踏步间距，阀门组件的手轮结构、阀体连接尺寸都严格参照工业设计标准设定，避免出现结构干涉、装配错位的问题。材质渲染阶段针对不同部件的物理属性做了差异化处理，承压罐体采用哑光银灰色金属材质，还原碳钢设备经防腐处理后的真实质感，输送管路区分功能属性做色彩区分，工艺气体主管路采用亮面青蓝色材质，辅助管路采用明黄色材质，便于快速识别管路功能，操作平台与护栏采用深蓝色工业防护漆材质，阀门、仪表等调控组件采用黄铜色金属材质，地面基座采用深灰色防滑水泥材质，通过材质粗糙度、反光度的参数调整，让整套模型的视觉呈现贴近真实工业装置的质感。设计思路上围绕混合系统的气体流动核心功能展开，将气体混合、加热输送、流量调控、压力监测的功能模块做合理布局，预留充足的检修操作空间，管路走向遵循最短输送路径原则减少流动阻力，罐体与管路的连接位置做了平滑过渡处理，避免气体流动过程中出现涡流、滞流区影响热疗介质的混合均匀度，操作平台设置在核心调控组件旁，方便日常运维操作，整套模型结构完整，各部件比例协调，既还原了工业装置的结构严谨性，也通过色彩区分清晰展现了系统的功能分区，可用于热疗系统的结构展示、工艺原理讲解、安装布局参考等场景。
