双轴可调式数控加工支撑定位工装结构

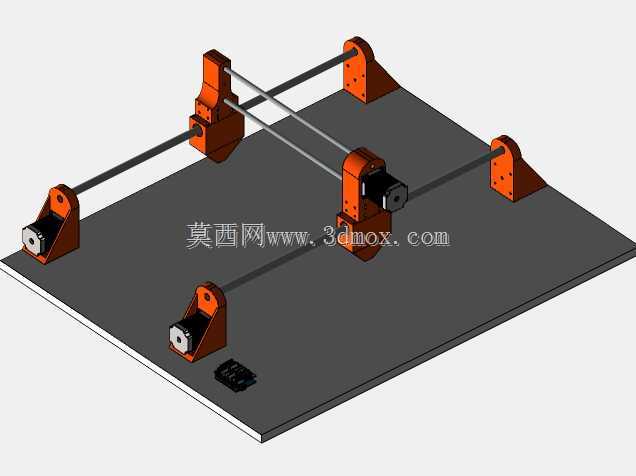

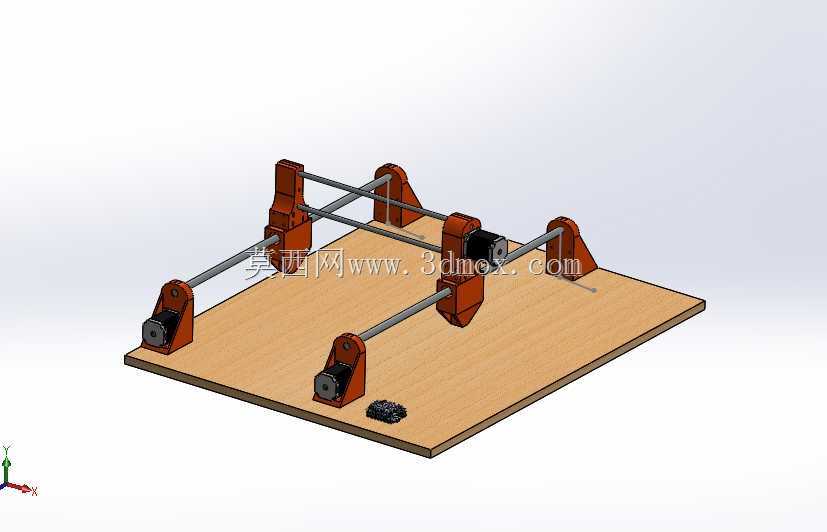

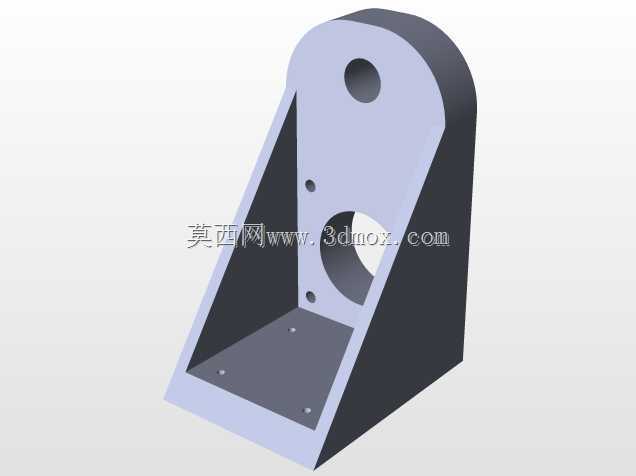

　　这套数控配套的支撑定位组件，主要面向中小型数控加工场景里的长条形工件、柔性板材类工件的装夹定位需求，在实际车间加工场景中，很多厚度较薄、长度跨度大的工件如果直接放置在机床工作台上，加工过程中受切削力作用很容易出现振颤、形变，直接影响加工面的粗糙度和尺寸精度，这套组件就是为解决这类装夹痛点设计的。从结构布局来看，整套组件以一块平整的安装基板作为承载基础，基板上对称布置了六组带安装孔的支座，支座分为端部固定座和中间滑动座两类，两根平行的光轴导轨穿设在所有支座的轴孔内，形成双轴平行的支撑框架。端部固定座通过内六角螺栓直接锁紧在基板上，内部嵌装有自润滑轴套，为光轴提供径向支撑同时降低轴转动或者滑动时的摩擦阻力，

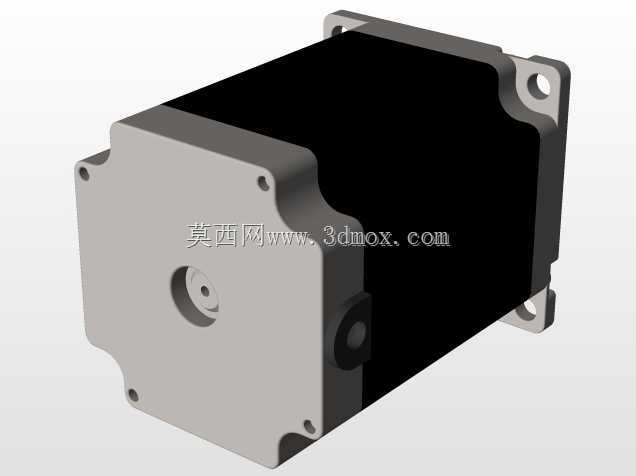

　　其中一组端部支座内部集成了驱动连接位，可以外接步进电机或者手轮，实现光轴的同步转动或者轴向位移调整。中间的滑动支座可以沿着光轴的轴向方向调整位置，支座底部带有锁紧结构，调整到对应位置后可以通过侧面的紧定螺钉锁死在光轴上，适配不同长度尺寸的工件支撑需求，滑动支座的上部带有工件压合接触面，接触面做了防滑纹理处理，避免工件装夹后出现横向滑移。设计过程中优先考虑了安装边界的适配性，安装基板的厚度、平面度都按照机床工作台的T型槽间距做了匹配，基板上预留的沉头安装孔可以直接配合T型螺栓固定在常见的数控铣床、数控雕刻机的工作台上，不需要额外做转接板，降低现场安装的适配成本。光轴的直径选型经过挠度校核，在两个支座最大间距拉开到设计上限时，

　　光轴中部的下挠量控制在0.02mm以内，完全满足精加工场景下的支撑刚度要求，不会因为支撑件自身形变影响工件的装夹精度。支座的铸件部分做了加强筋结构，在保证整体重量不会过大的前提下，提升支座的抗扭、抗弯刚度，切削过程中传递到支座的振动力可以通过加强筋快速分散到基板上，避免出现共振。实际使用时，操作人员可以根据待加工工件的长度、宽度尺寸，先调整中间滑动支座的轴向位置，让支撑点均匀分布在工件的下方受力位置，锁紧支座后将工件放置在支撑面上，再通过支座上配套的快速压块将工件压紧，双轴的平行布局可以让支撑点形成稳定的平面支撑，相比单轴支撑结构，这套组件的支撑面更宽，对于宽度较大的板材类工件也能提供稳定的侧向限位，避免加工过程中工件出现侧翻。

　　另外这套组件的光轴除了可以做轴向位置调整，还可以在支座的轴孔内做小角度的转动调整，带动上部的支撑接触面微调倾斜角度，适配带有小角度斜面的工件装夹需求，不需要额外制作角度垫块，减少了工装辅具的储备种类。所有活动配合面都设计了防尘密封结构，加工过程中产生的金属切屑、切削液不会进入到轴套配合间隙里，日常维护只需要定期在注油孔加注少量润滑脂即可，不需要频繁拆解清理，适合车间多尘、多切削液的恶劣使用环境。支座的安装孔位做了等间距标准化设计，后续如果需要扩展支撑点数量，只需要采购同规格的滑动支座穿入光轴即可，不需要对原有结构做打孔、焊接等二次加工，扩展灵活性很强。在小批量多品种的数控加工场景里，这套可调式支撑组件可以替代大量定制化的专用工装，减少工装设计、制作的周期，缩短产品换产的准备时间，尤其适合非标零件加工、手板制作这类加工品类更换频繁的生产场景。
