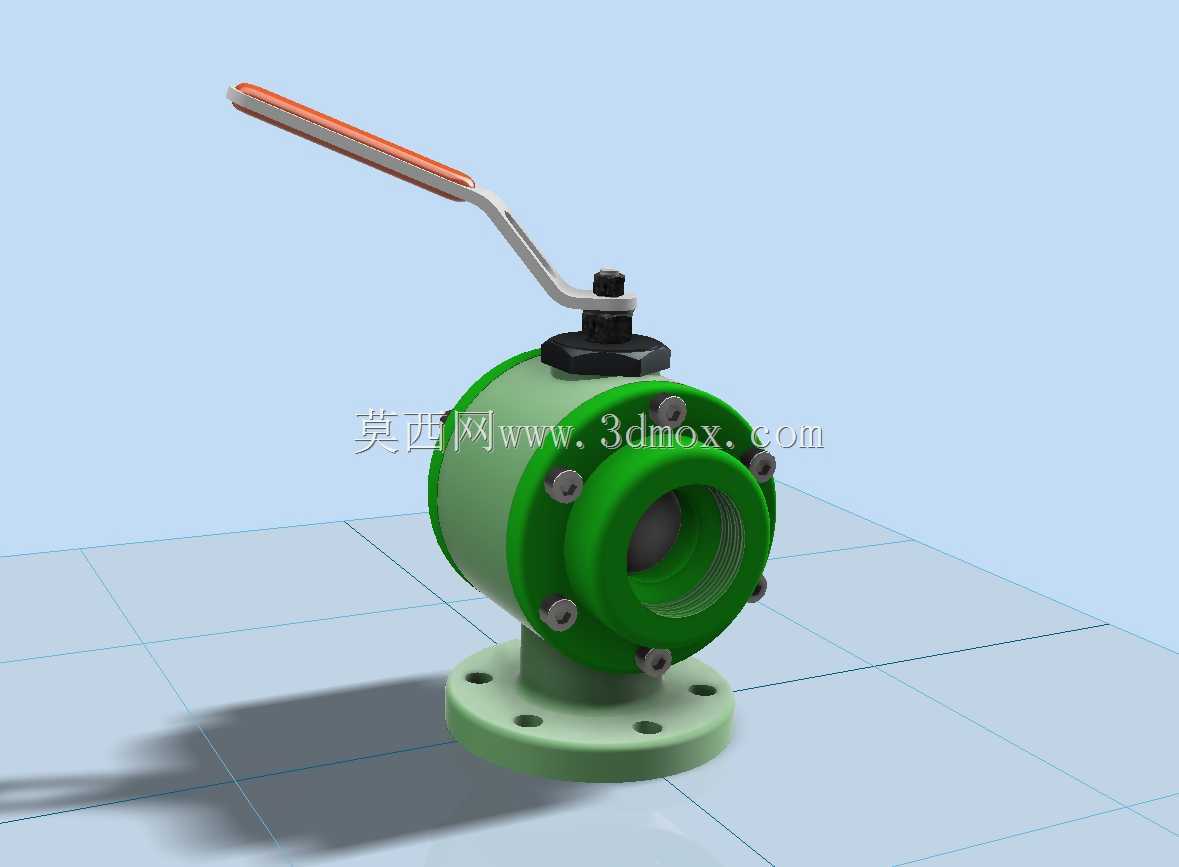

法兰式三通手动球阀结构设计展示

　　在化工、市政给排水、暖通循环水以及中小型流体输送工段的管路布设中，三通类切换球阀一直是实现介质流向切换、支路分流合流的核心部件，这款带法兰安装基座的三通手动球阀，正是针对需要固定安装、频繁手动切换流向的工况做的结构优化设计。从实际使用场景来看，这类阀门常被布置在车间管路的分支节点、换热设备的进出口旁路、水处理系统的反冲洗管路位置，不需要配套气动或电动执行机构，依靠现场操作人员手动扳动手柄就能完成流向切换，结构可靠性高，后期维护成本低，适合介质压力不超过1.6MPa、温度在-20℃到120℃区间的非强腐蚀性流体输送场景，比如清水、润滑油、低压蒸汽冷凝水等介质的管路控制。

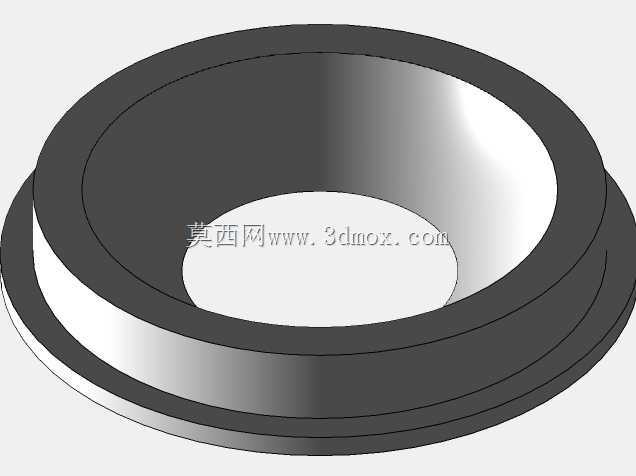

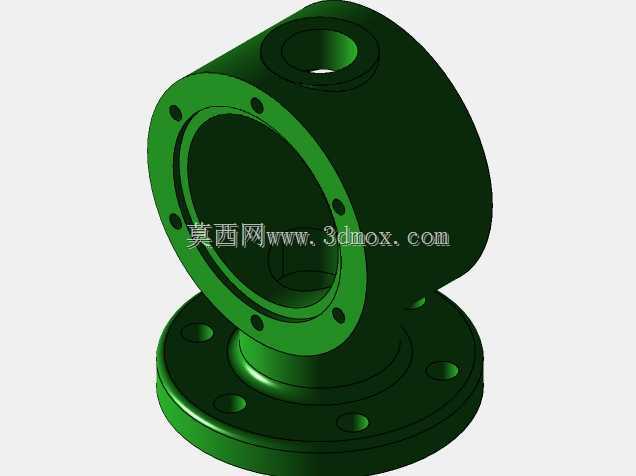

　　从功能特性上看，这款三通球阀采用L型流道的球体结构，扳动手柄旋转90度即可实现两个通路之间的切换，相比传统的三通截止阀，流道阻力更小，介质通过时的压损更低，不会出现明显的截流紊流问题；阀体与侧盖之间采用螺栓紧固连接，密封件内嵌在阀体与球体的接触面上，转动时的密封比压均匀，长期使用不容易出现内漏问题。底部带安装法兰的结构设计，区别于普通对夹或螺纹连接的三通球阀，能够通过底部法兰直接固定在管路支架或者设备基座上，避免阀门自身重量以及管路振动带来的接口应力，尤其适合大口径、管路跨度较长的安装场景，能有效减少接口处的渗漏风险。

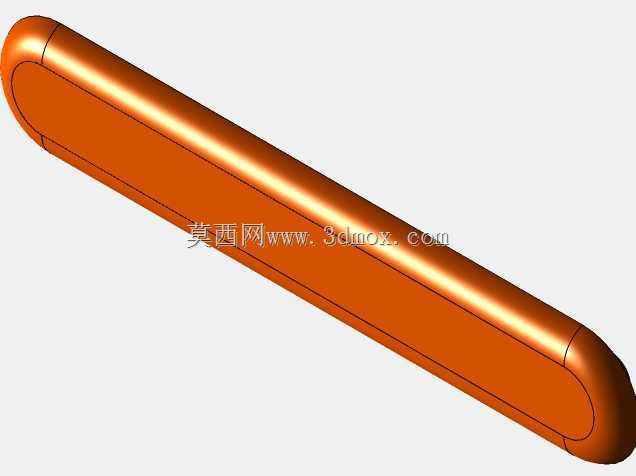

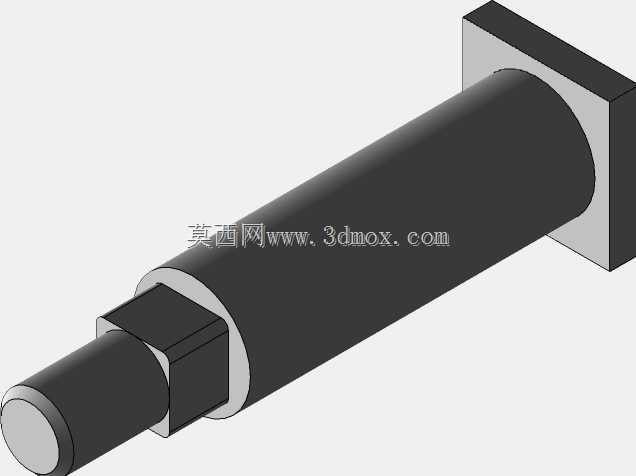

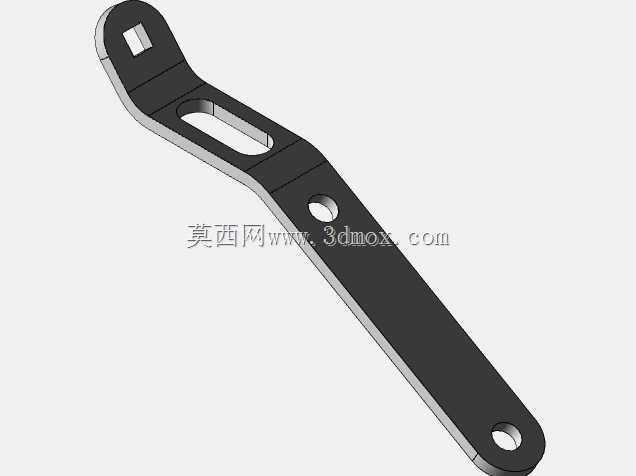

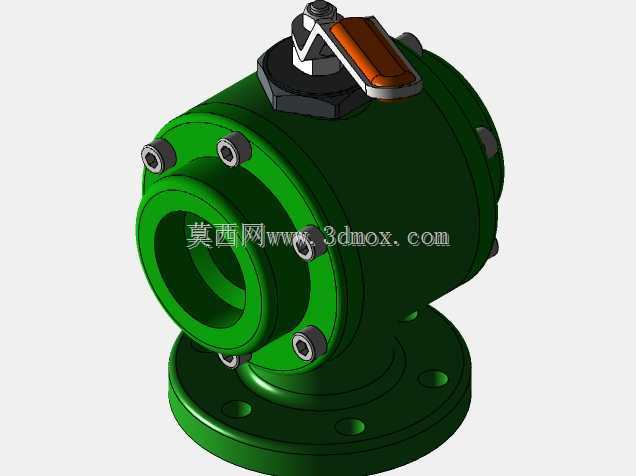

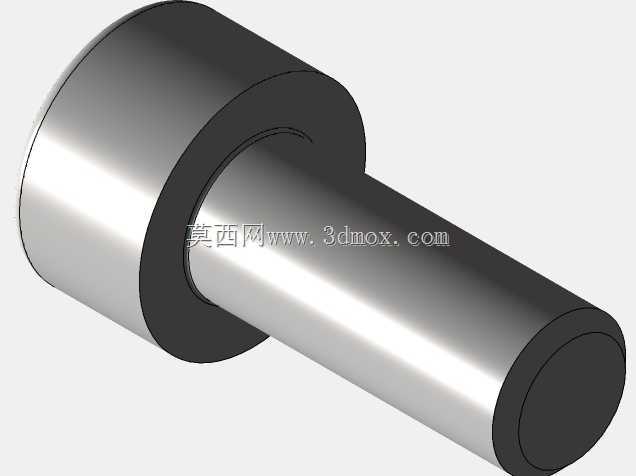

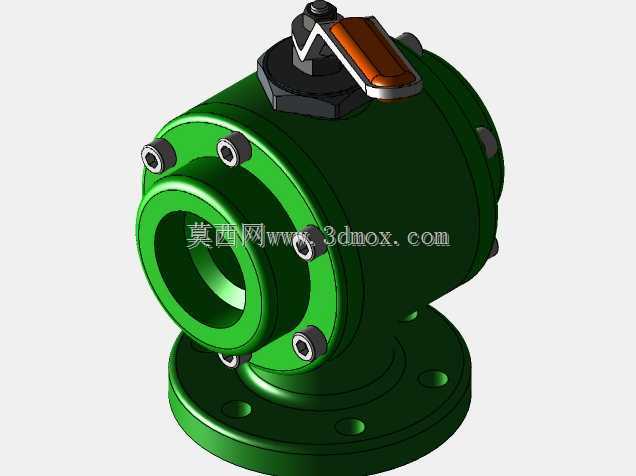

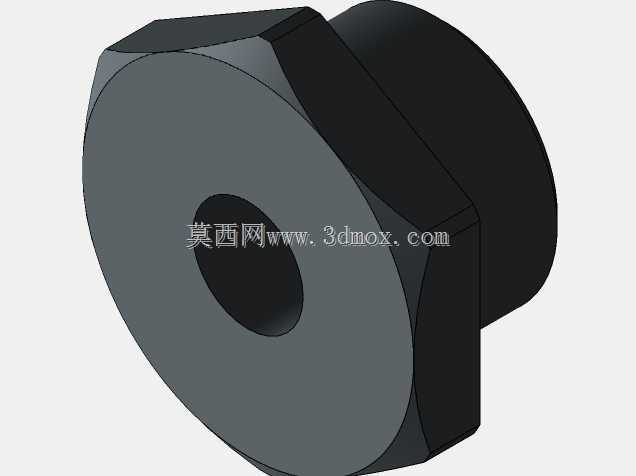

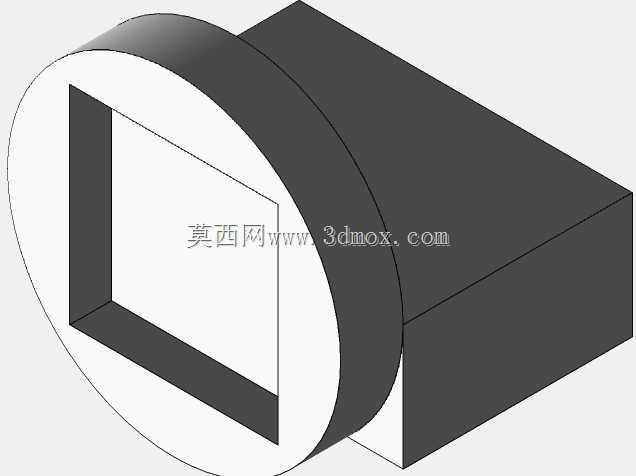

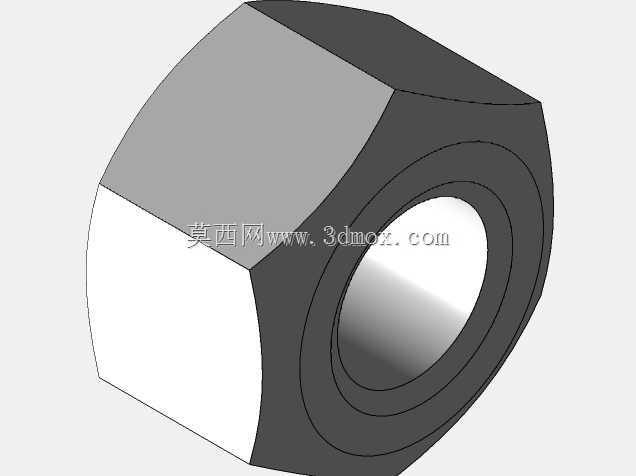

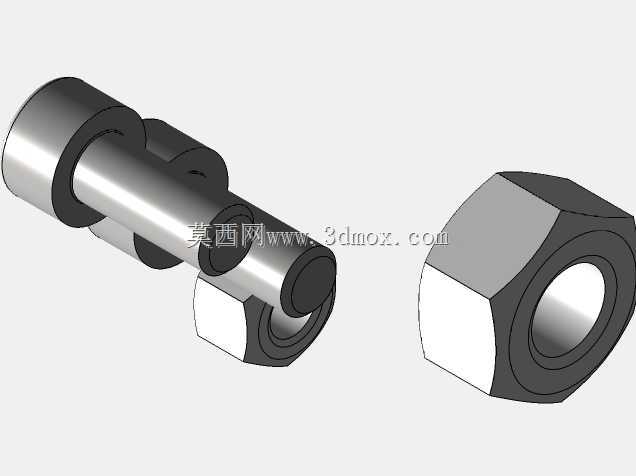

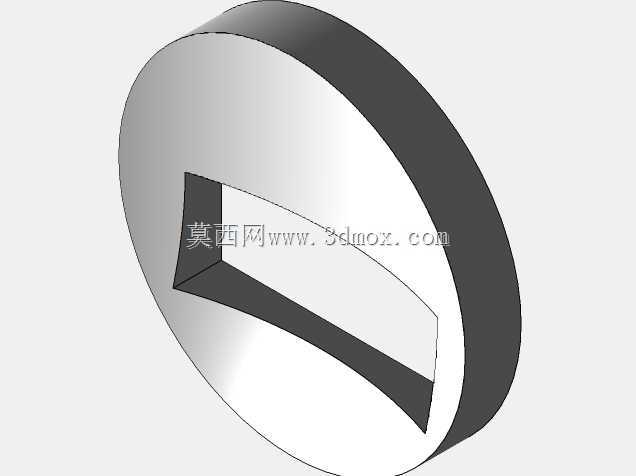

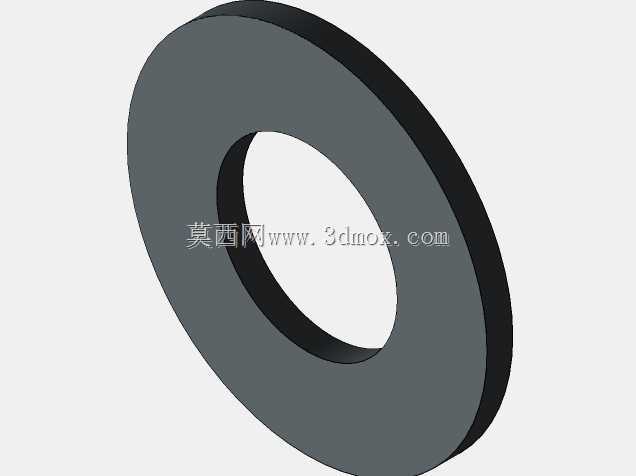

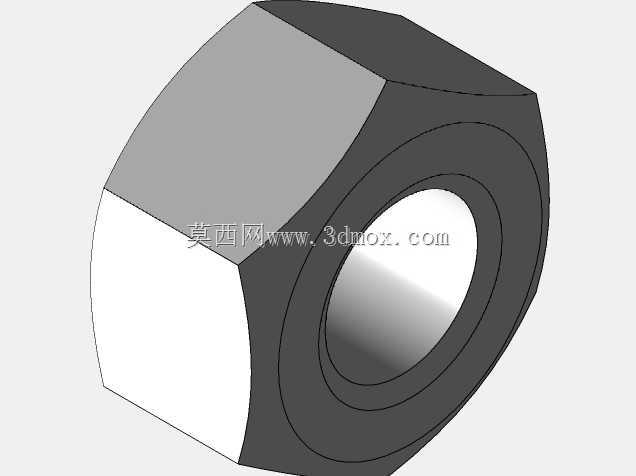

　　设计思路上，这款模型完全按照实际工程安装的尺寸边界做了还原：操作手柄采用加长杠杆结构，端部做了防滑的包覆处理，操作人员不需要借助额外的加力杆，单手就能完成启闭操作，手柄的转动角度设置了机械限位，旋转到90度位置时会被阀体上的限位块挡住，避免操作过位导致的流道对位偏差；球体与阀杆采用一体式连接结构，相比分体式阀杆，不会出现阀杆转动、球体不跟转的失效问题，阀杆穿出阀体的位置设置了多层填料密封，即使长期转动磨损，也只需要压紧填料压盖就能实现密封修复，不需要整体拆解阀门。阀体外部的连接螺栓采用内六角圆柱头螺栓，排布均匀，拆解时不需要太大的操作空间，适合管路密集、安装空间局促的车间内部布设。

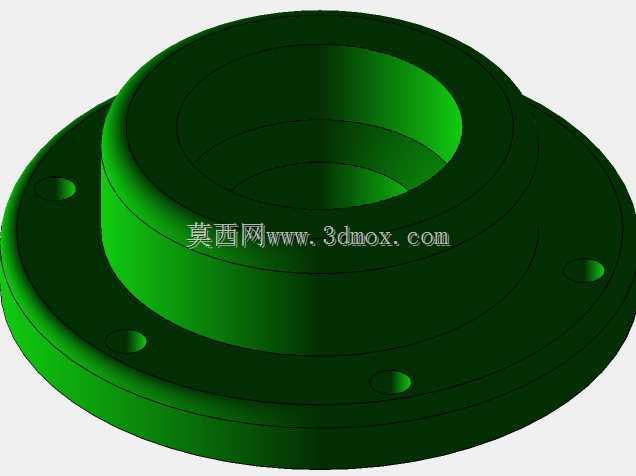

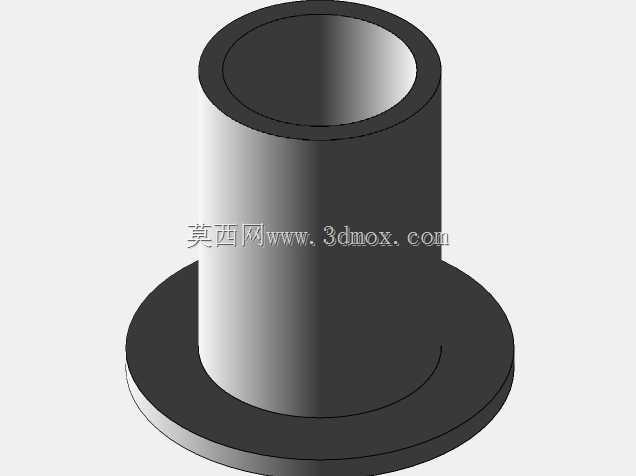

　　从安装边界来看，三个法兰连接端的螺栓孔位置、法兰厚度、密封面凸台尺寸都符合常规管路法兰的匹配标准，能够直接和同压力等级的国标法兰管段对接，不需要额外做转接件；底部安装法兰的四个螺栓孔采用对称排布，安装时可以根据现场支架的位置调整安装角度，操作手柄的转动平面预留了足够的操作空间，不会在扳动时和周边管路、支架发生干涉。整体结构没有多余的复杂构件，所有零部件都采用常规机械加工就能实现，球体采用精铸后研磨处理，表面粗糙度满足密封要求，阀体采用铸铁或者铸钢材质做防腐涂覆，外部的绿色涂覆层做了防锈处理，适合在潮湿的车间或者户外管廊环境下长期使用。在建模过程中，所有配合面都按照实际公差要求做了间隙预留，比如球体和密封座的配合间隙、阀杆和填料函的配合间隙、螺栓和安装孔的间隙都符合机械设计手册的推荐值，能够直接用于工程选型参考、装配干涉校验，也可以作为同类阀门改型设计的基础模型，调整通径、压力等级参数就能衍生出适配不同工况的系列化产品。
