DIN导轨安装式瞬态电压浪涌抑制调节器

　　在工业自动化控制系统、过程仪表监测组网、现场数据传输链路以及低压信号控制回路的搭建过程中，瞬态过电压与浪涌冲击是长期影响设备运行稳定性的核心隐患，这类浪涌可能来自电网投切的瞬时尖峰、周边大功率设备启停的电磁耦合、甚至雷击感应的串入，往往在微秒级时间内产生数倍于额定工作电压的冲击，轻则造成仪表采样数据跳变、通讯链路丢包中断，重则直接击穿板卡敏感元件、造成IO端口永久性损坏。本次涉及的这款浪涌抑制型正弦调节器，正是针对这类现场痛点开发的回路级防护器件，核心作用就是在靠近被保护设备的进线侧构建一道泄放屏障，把侵入回路的瞬态过电压钳位在后端设备可承受的安全阈值内，同时不会对正常传输的正弦工频信号、控制指令产生额外衰减干扰。

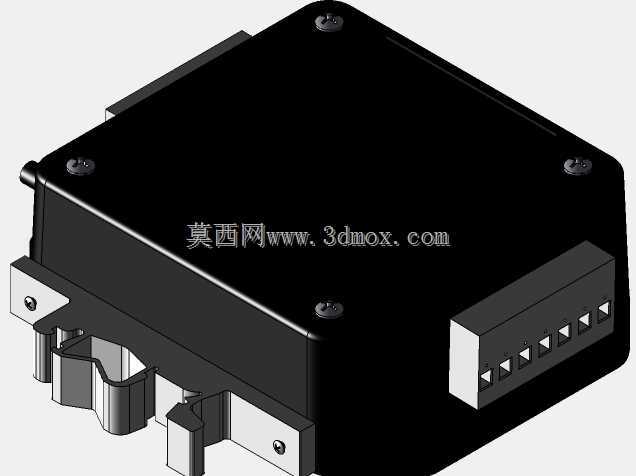

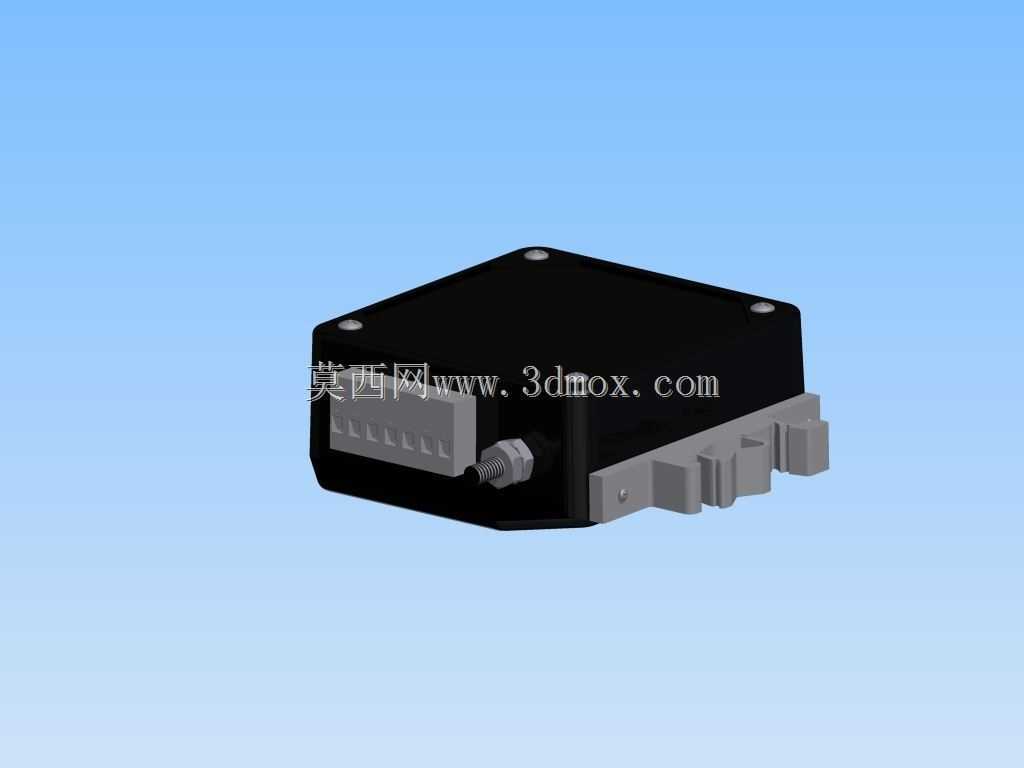

　　从实际安装适配性来看，这款器件采用标准DIN35导轨卡扣式安装结构，这也是当前工业机柜内元器件安装的通用规范，不管是标准威图机柜的安装梁、还是现场就地接线箱的导轨条，都可以直接卡装固定，不需要额外打孔制作安装支架，器件底部的卡扣自带弹性锁止结构，卡入导轨后会自动卡紧，不会因为机柜长期运行的振动出现松脱移位。器件的整体外形采用方正的封闭式壳体设计，壳体上盖为高强度绝缘阻燃工程塑料材质，表面做了细微的磨砂防滑处理，既可以避免现场接线时的误触碰触电风险，也能抵御车间环境内的粉尘、轻微凝露对内部电路的侵蚀；壳体下部的接线端采用分层排布的端子结构，强电进线、出线、接地端之间设置了隔离筋，能有效避免接线过程中金属丝外露造成的极间短路，端子的压紧螺丝采用防滑脱设计，拧松到最大开度也不会从端子座上脱落，适配现场常用的十字螺丝刀操作，接线扭矩控制在0.5-0.8N·m即可保证可靠压接，不会因为长期热胀冷缩出现接线松动。

　　在功能设计逻辑上，这款器件针对不同的回路防护需求覆盖了多档电流规格，适配从几安培的信号回路到几十安培的小功率供电回路的防护需求，内部的浪涌泄放回路采用多级配合设计，前级采用大通流容量的泄放元件应对大能量的浪涌冲击，后级采用高精度钳位元件把残压控制在极低水平，两级之间设置了退耦匹配结构，保证浪涌到来时前后级元件能够顺序动作，不会出现单级元件过载损坏的情况。和普通的浪涌保护器不同，这款器件专门针对正弦波回路的传输特性做了参数优化，正常工作状态下的插入损耗极低，不会对工频正弦信号的波形产生畸变影响，不管是给过程仪表的供电回路做防护，还是给模拟量信号传输回路、RS485类通讯控制线路做防护，都不会干扰正常的信号传输，完全满足工业现场对信号保真度的要求。

　　从现场布线的角度考虑，这款器件的接线端朝向柜体正面操作侧，安装完成后所有接线、拆线操作都可以在正面完成，不需要探到柜体侧面或者后部操作，接线完成后预留的线缆弯曲半径也符合柜内布线的工艺要求，不会出现线缆过度弯折损伤绝缘层的情况。器件的壳体侧面预留了相邻器件拼接的定位槽，多台同型号器件并排安装在导轨上时，可以通过定位槽互相卡合对齐，保证整排器件安装整齐划一，相邻器件之间预留了足够的散热间隙，即使在柜内环境温度达到40摄氏度的长期运行工况下，器件自身的温升也能控制在安全范围内，不会出现过热老化的问题。接地端的设计特意做了标识强化，采用和其他接线端不同的绿色标识，提醒施工人员必须可靠连接到柜内的保护接地排，接地导线的截面积建议不小于2.5平方毫米，尽量缩短接地引线的长度，降低泄放回路的阻抗，保证浪涌能量能够快速泄放到大地，这也是这类防护器件安装过程中最核心的工艺要求，如果接地回路阻抗过大，即使器件本身性能参数达标，也无法达到预期的浪涌防护效果。

　　在实际选型应用过程中，这类器件通常会被配置在机柜进线端的断路器之后、被保护设备的进线之前，对于重要的仪表回路、通讯回路，还会在现场侧和机柜侧分别配置，形成多级防护的体系，彻底切断浪涌侵入的路径。和传统的分立元件搭建的防护电路相比，这种集成化的成品器件不需要设计人员自行选型搭配泄放元件、退耦元件、钳位元件，也不需要自行设计制作安装固定结构，只需要根据回路的额定工作电压、额定电流、预期浪涌容量选择对应型号，直接卡装在导轨上接线即可使用，能够大幅缩短电控系统的设计、安装周期，也降低了因为分立元件参数匹配不当造成的防护失效风险。器件的整体结构设计充分考虑了工业现场的恶劣工况，所有外露的金属部件都做了防锈防腐处理，即使在有轻微腐蚀性气体的厂房环境内长期使用，也不会出现接线端子锈蚀、接触电阻变大的问题，壳体的密封结构可以阻挡直径大于1毫米的固体异物进入内部，适配大部分工业现场的安装环境，不需要额外加装防护外罩。
