LA-ST120ECS型瞬态电压浪涌抑制装置

　　在工业供配电、精密机房供电、大功率变频设备配套的场景里，瞬态尖峰电压、合闸浪涌、环网波形畸变是长期困扰运维与设计人员的问题，这类瞬态扰动不仅会导致PLC、伺服驱动器、精密传感器等敏感器件误动作，长期累积还会造成器件绝缘老化、触点烧蚀，大幅缩短设备使用寿命，LA-ST120ECS型抑制装置正是针对这类场景开发的并联型保护器件。

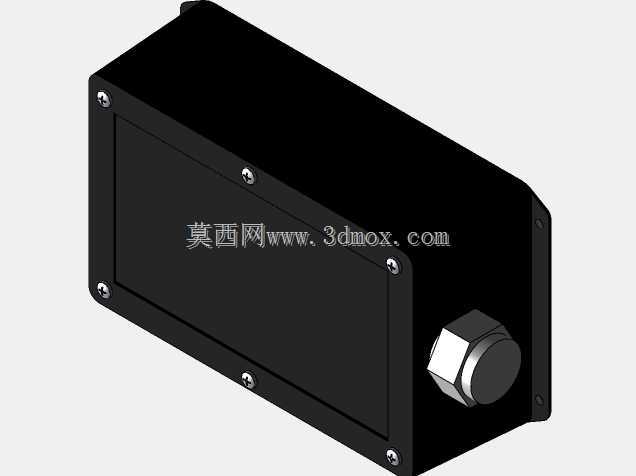

　　从实际安装适配的角度看，该装置采用封闭金属盒式结构，外壳做了黑色绝缘防腐处理，边角处预留了带安装孔的固定凸耳，安装孔位的间距经过标准化设计，可直接适配市面主流的35mm标准导轨安装，也可通过螺栓直接固定在机柜内的安装板上，整体外形方正紧凑，单侧预留的穿线接口采用标准工业螺纹规格，可直接匹配常规的电缆防水接头，无需额外做转接件加工，在做机柜布局设计时，该装置可紧贴柜内隔板安装，不需要预留过大的操作与散热间隙，自身金属外壳可起到良好的电磁屏蔽作用，不会对柜内其他弱电信号产生干扰。

　　从功能实现逻辑上看，该装置内置高能浪涌泄放回路与正弦波跟踪校准电路，并联接入供电回路后，可实时监测线路上的电压波形，当出现雷击感应尖峰、分合闸操作过电压、大功率设备启停导致的波形缺口时，可在微秒级时间内导通泄放回路，将瞬态过电压钳位在安全阈值内，同时主动校准畸变的波形，让供电波形保持平滑的正弦形态，其额定峰值浪涌泄放能力可满足常规工业车间、中小型数据机房进线端的防护需求，针对40kA等级的短时浪涌冲击可实现可靠泄放，不会出现器件击穿、短路起火等失效问题。

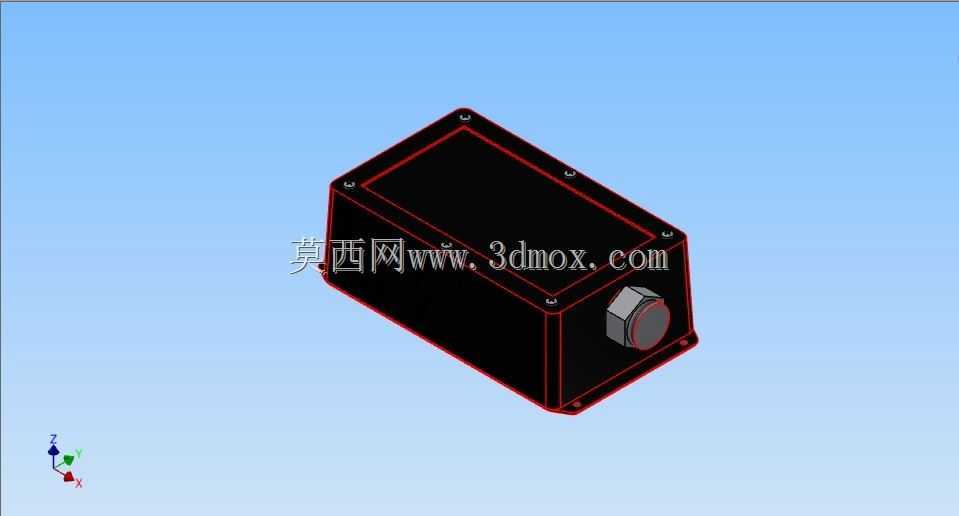

　　在做三维建模与结构适配时，该模型还原了装置的所有外部安装特征，包括外壳的拼接缝隙、固定螺丝的沉头位置、侧方接线端口的凸台尺寸、安装耳的孔径与厚度，建模时的尺寸公差控制符合工业机柜设计的通用要求，设计人员在做机柜布局、安装板开孔、线缆走向规划时，可直接调用该模型进行装配干涉检查，不需要反复核对实物样本的尺寸参数，可大幅缩短前期方案设计的周期。不同于常规的浪涌保护器件，该装置集成了正弦波形校准功能，不仅能应对偶发的大能量浪涌冲击，还可长期抑制线路上的小幅值波形畸变，适合用在对供电质量要求较高的精密加工设备、检测仪器、医疗设备的供电进线端，在实际选型配套时，可根据回路的额定电流、预期浪涌等级选择对应规格的型号，该结构可覆盖120kA等级的相位浪涌防护需求，适配绝大多数低压供配电场景的防护要求。

　　从结构设计的思路来看，该装置采用全密封金属外壳，一方面是为了提升自身的防护等级，可适应车间内多粉尘、轻微凝露的使用环境，另一方面金属外壳的散热性能优于塑料外壳，在长期泄放浪涌能量时可快速将内部热量散出，避免内部器件过热失效，外壳的拼接处做了止口设计，配合密封胶条可达到IP65级别的防护能力，侧方的接线端口采用内凹式设计，接线完成后电缆的弯曲应力不会直接作用在内部接线端子上，可提升长期运行的连接可靠性，安装耳与外壳采用一体化冲压成型结构，相比后期焊接的安装耳，抗振动性能更强，可适应有设备振动的车间安装场景，不会出现长期运行后安装脚断裂的问题。
