ABB du/dt滤波器NOCH0120-60结构设计

　　在工业传动系统的柜体集成设计环节，du/dt滤波器是匹配变频器输出侧的核心配套器件，这款NOCH0120-60型du/dt滤波器，主要适配ACS800系列变频器的特定功率段应用场景，覆盖400V电压等级下0060-3至0075-3500V、5690V电压等级下0070-7至0105-7、0070-7至0120-7的机型配置，属于单相滤波器件，在实际传动回路中承担抑制输出侧电压变化率的核心作用。实际工程应用里，变频器输出的PWM波存在极高的电压上升沿，会对电机绕组绝缘造成持续冲击，尤其是长电缆传输场景下，行波反射会进一步抬升电机端的峰值电压，搭配该款滤波器后，可有效校正VSD变频调速线路的电流波形，降低du/dt数值，

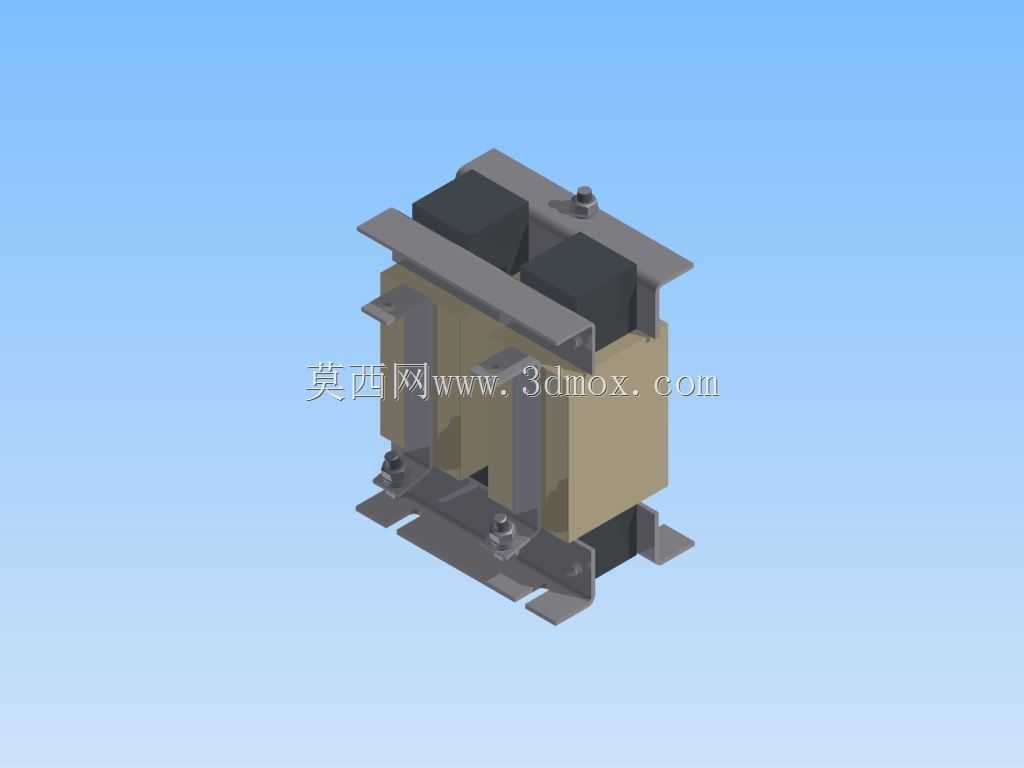

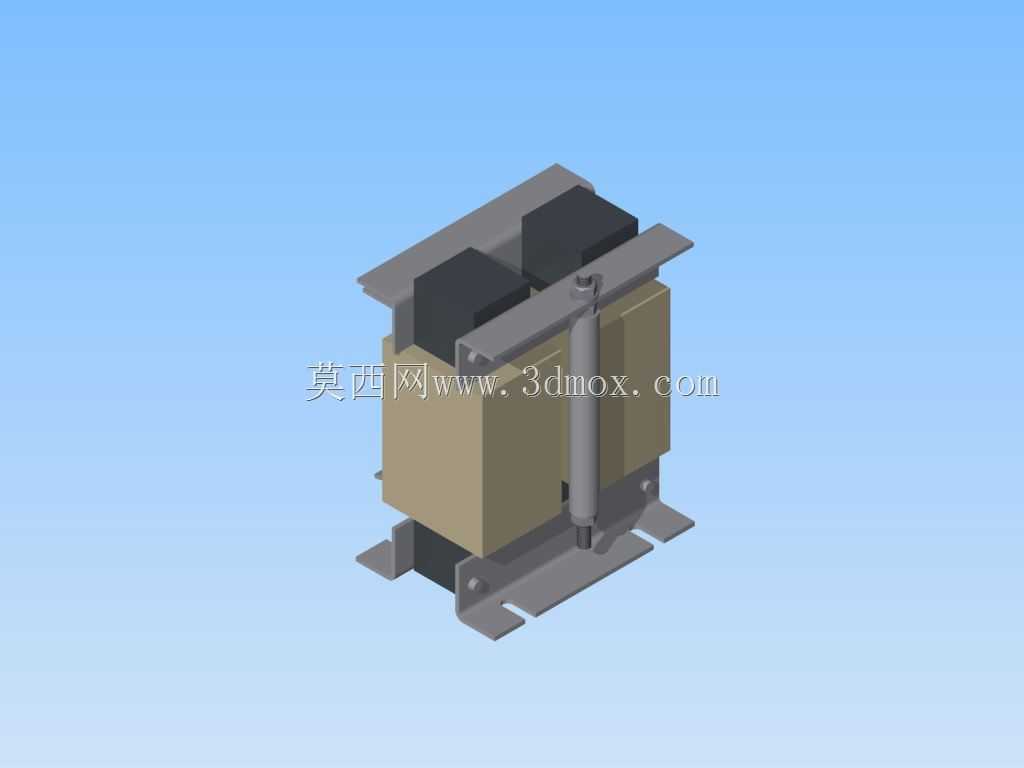

　　延长电机绝缘使用寿命，同时减少传导类电磁干扰对周边传感、控制回路的影响。从结构设计角度看，该器件采用双绕组共模电感搭配金属安装支架的组合结构，主体磁芯绕组部分采用绝缘封装结构，外部设置金属安装底座，底座预留标准化的固定安装孔位，可直接固定在柜体安装梁或安装板上，无需额外设计转接支架。输入输出侧采用铜排引出结构，铜排的开孔位置、间距均匹配对应功率段变频器的接线端子排布，现场接线时可直接完成母排搭接，减少转接铜排的额外设计与加工工作量。器件顶部设置绝缘压装结构，用于固定绕组与磁芯组件，避免运输、运行过程中振动导致绕组移位，同时保证带电部位与安装柜体之间的电气间隙满足IP00防护等级下的安全距离要求。需要注意的是，

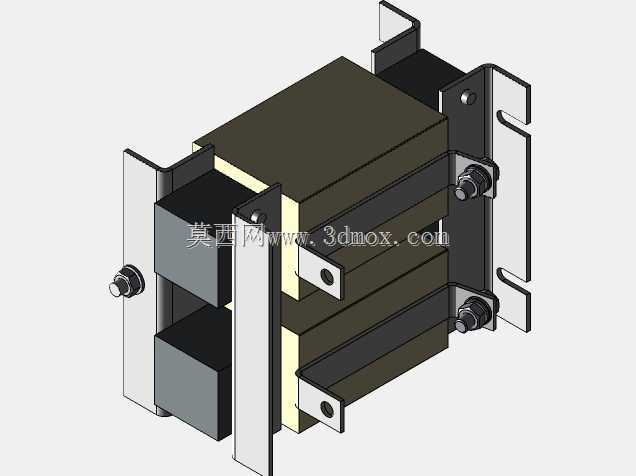

　　该防护等级下器件带电部位无外部防护壳体，安装时需保证其周边预留足够的安全隔离距离，避免检修过程中误触带电部位；在多器件并联或多传动系统配置中，单台变频器对应配置至少一台该型号滤波器，部分长电缆场景下需根据电缆长度核算是否需要增加额外滤波器件。在进行柜体三维布局设计时，该模型的固定孔位、铜排位置均按照实际器件1:1还原，可直接用于柜体母排走向设计、电缆布线空间校核、安装板开孔定位，尤其是固定孔的位置精度、输入输出铜排的相对尺寸，可直接作为结构设计的参考依据，避免实际装配时出现孔位错位、铜排干涉、布线空间不足的问题。模型还原了器件的所有外部结构特征，包括安装底座的折弯结构、绕组的外形轮廓、顶部压装组件的结构、引出铜排的尺寸与开孔，

　　在进行柜体热设计时，也可基于该模型的外形尺寸核算器件周边的通风散热空间，保证器件运行过程中产生的热量可顺利通过柜体通风通道排出，避免热量累积导致器件温升超标。对于从事ACS800系列传动柜集成、变频系统改造的结构设计人员来说，该模型可直接导入装配环境，完成器件布局、干涉检查、安装件设计的全流程工作，无需自行测绘器件尺寸，大幅缩短前期设计的测绘与建模周期，同时避免自行测绘带来的尺寸误差，减少生产装配阶段的设计变更。
