ABB中压电流互感器TPU系列精确建模

　　在中压配电系统的成套柜设计环节，电流互感器是承担电流采样、继电保护触发、计量信号采集的核心元件，TPU系列作为ABB面向12kV-40.5kV中压场景推出的主流电流互感器产品，广泛适配中压真空断路器柜、SF6充气柜、空气绝缘开关柜等各类成套设备，可直接与柜内主母线、断路器进出线端实现对接，无需额外定制过渡连接排，是成套厂做柜内布局、母排走向设计时经常需要调用的核心元件模型。

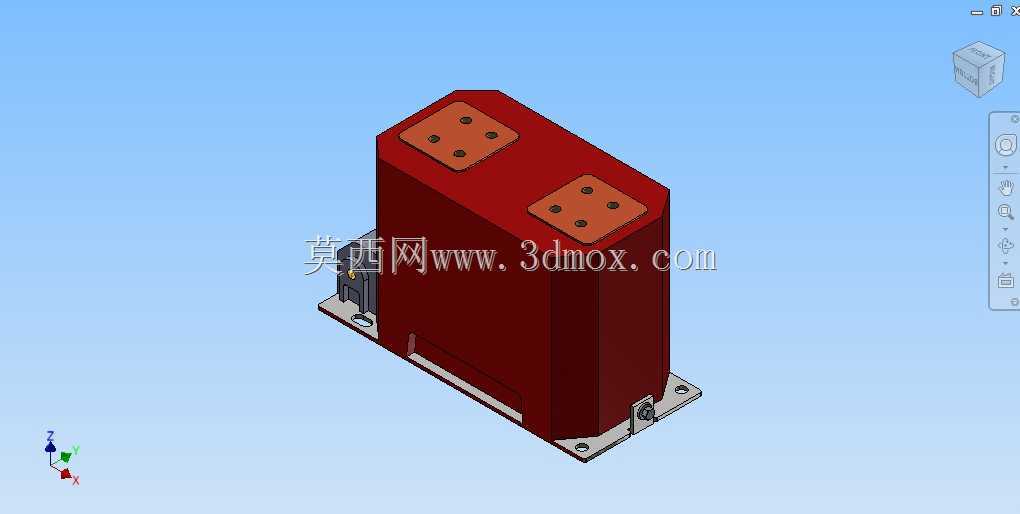

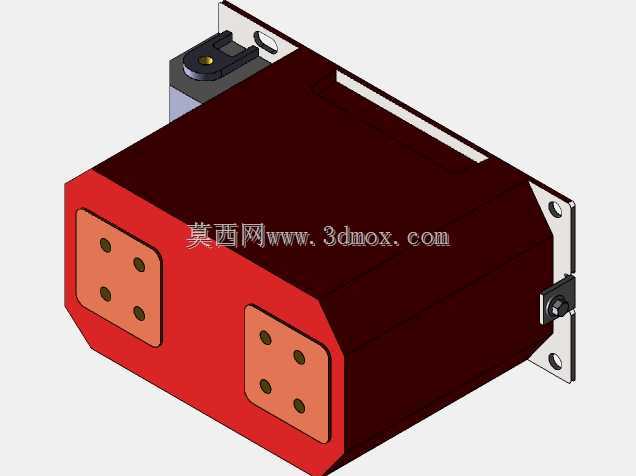

　　做这类元件的三维建模，最核心的要求是安装边界与外部接口尺寸1:1还原，不能出现外形看着像但安装孔位偏差、接线端子位置错位的问题，否则后续导出工程图做母排加工、柜体开孔时会直接出现装配干涉。这款模型在建模时完全参照原厂公开的产品尺寸规范，将底部安装法兰的孔位间距、孔径、安装面到本体的高度差都做了精准还原，本体顶部的两个一次接线端子排，每个端子的固定孔位置、端子面的平整度、相邻端子的安全电气间隙都严格按照中压配电的绝缘要求设置，避免在虚拟装配时出现电气间隙不足的误判。

　　从实际应用场景来看，这类互感器主要安装在中压柜的母线室或者断路器手车室，垂直安装于柜体安装梁上，一次侧端子分别连接进线母排与出线侧母排，二次侧接线端子位于本体侧下方的接线盒位置，模型里也还原了二次接线盒的出线口位置、接线端子排的排布空间，方便设计人员做二次线走线槽的布局规划，避免二次线与一次母排、柜体结构件出现干涉。本体的外形采用环氧树脂浇注的圆角矩形结构，建模时还原了浇注体的拔模斜度与边角圆弧，没有做生硬的直角处理，和实际产品的浇注工艺外形保持一致，不会出现渲染或者装配检查时外形失真的问题。

　　在做柜内布局设计时，这款模型可以直接导入装配环境，与VCB真空断路器、SF6负荷开关、接地开关、避雷器等其他柜内元件做干涉检查：一方面要确认互感器本体与相邻相的互感器、柜体内侧壁、母线套管之间的空气绝缘距离满足中压规范要求，不同电压等级下对应的最小安全净距要留足，不能因为模型尺寸偏差导致后期做绝缘耐压试验时出现击穿问题；另一方面要核对一次母排从互感器中心穿过或者连接到顶部端子时的折弯角度、连接长度，提前在三维环境里把母排的走向调整到最优，减少现场安装时的母排校形工作量。

　　很多设计人员在做中压柜建模时容易忽略互感器的安装细节，比如底部安装法兰的接地螺栓位置、本体侧面的铭牌安装空间、一次端子的接线方向，这款模型都做了对应还原：底部安装法兰预留了接地螺栓的安装凸台与孔位，方便设计时布置接地排的连接路径；本体侧面的平整区域对应铭牌粘贴位置，不会和相邻元件产生干涉；顶部两个一次端子的朝向可以根据实际柜内母排走向做对应调整，覆盖不同进出线方案的布局需求。

　　从结构设计的角度来说，这类环氧树脂浇注的互感器本身是全封闭结构，不需要做内部结构的拆解建模，模型重点还原的是所有外部装配相关的尺寸要素，包括本体的最大外轮廓尺寸，方便设计人员核算柜内的元件安装空间，确认手车进出时的运动轨迹不会碰到互感器本体；二次接线盒的盖板开启空间也做了预留，避免后期现场维护时打不开接线盒盖板的问题。对于不同电流变比的同系列产品，其安装接口尺寸保持统一，只是本体浇注部分的高度或者宽度有小幅差异，这款模型覆盖了该系列对应尺寸区间的产品特征，设计人员可以根据实际选型的参数调整对应尺寸，快速衍生出不同规格的互感器模型，不需要从零开始建模，大幅提升成套柜的三维设计效率。

　　在做母排设计时，借助精准的互感器模型，可以直接在装配环境里生成母排的三维模型，导出对应的加工图纸，标注好折弯系数、孔位尺寸，直接下发到母排加工车间进行数控加工，减少现场测绘的工作量，同时也能避免因为尺寸偏差导致的母排返工。另外在做柜体的温升仿真、电场仿真时，精准的互感器外形模型也能提升仿真结果的准确度，还原柜内实际的空气流道与电场分布，提前发现局部过热或者电场集中的问题，优化柜内的元件布局。
