ST系列ECS正弦浪涌抑制装置结构设计

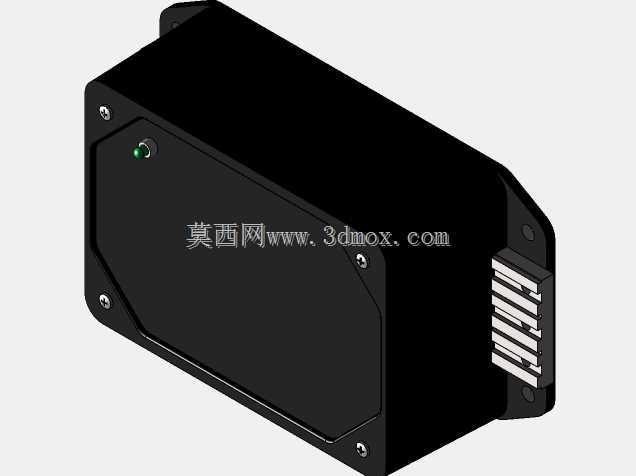

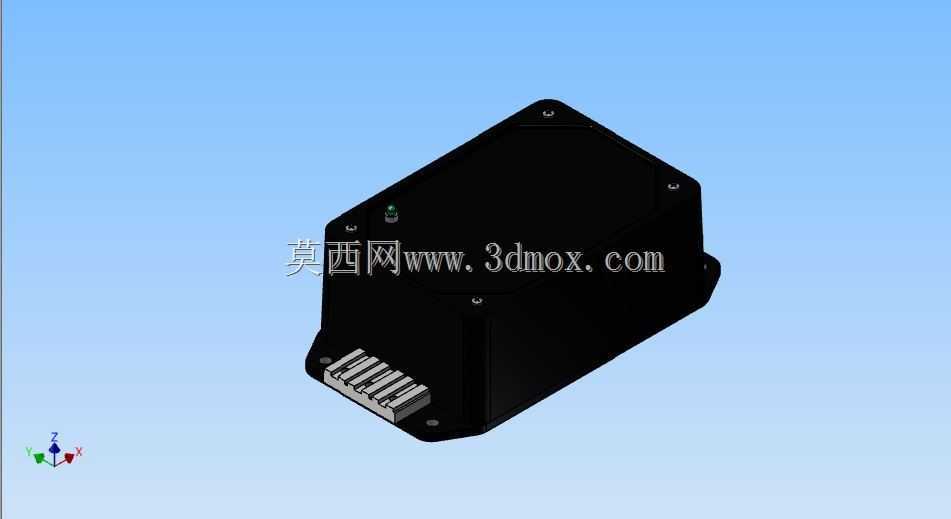

　　在工业供配电、精密设备供电回路的现场调试中，经常会遇到合闸瞬态尖峰、电网谐波扰动导致的敏感元件误触发、驱动板件击穿问题，这类正弦驯服类抑制装置，正是针对这类场景开发的回路保护元件。从结构设计角度看，该装置采用全密封式硬质塑壳封装，壳体边角做了圆弧过渡处理，既避免安装过程中锐边划伤操作人员线缆绝缘层，也能在多器件并排安装时减少相邻壳体的磕碰磨损。壳体底部预留了带沉孔的安装固定耳，固定孔的位置公差严格控制在±0.1mm范围内，适配ST-SPT全系列代码的安装板开孔布局，设计人员在做机柜内部排布时，不需要额外重新打定制安装孔，直接沿用原有安装位即可完成固定，大幅缩短柜体装配的改造成本。装置一侧预留了多PIN直插式接线端子，

　　端子的插针间距符合工业接线通用规范，插针表面做了镀锡防氧化处理，既可以直接插接配套的线束接头，也能通过压接冷压端子完成接线，适配不同施工场景的接线需求。壳体顶部预留了状态指示灯的透光孔位，日常运维人员不需要拆开壳体，就能通过指示灯状态判断装置的工作是否正常，减少现场运维的排查工作量。从功能实现的结构匹配来看，内部封装的串并联瞬态电压抑制网络、正弦波跟踪电路，全部通过壳体内部的定位卡槽完成固定，电路板与壳体内壁之间预留了足够的爬电距离，满足低压电气设备的绝缘安全要求，即使在潮湿、多粉尘的工业现场环境下，也能避免内部电路出现积尘短路、绝缘击穿的问题。设计过程中参考了厂商提供的原厂外形尺寸图完成结构复刻，虽然不是完全1:1的原厂开模精度，

　　但对于机柜布局设计、外壳干涉检查、安装板固定孔位定位这类前期设计工作来说，精度完全满足使用需求。在实际项目应用中，这类装置通常安装在精密伺服驱动、PLC控制回路、测量仪器的供电进线侧，用来吸收电网合闸、大功率设备启停时产生的瞬态高压浪涌，同时跟踪校正供电波形的畸变，避免谐波干扰导致的设备运行异常。做三维结构设计时，需要特别注意装置周边的散热预留空间，虽然该类器件本身功耗极低，但密封壳体内的电路长期工作仍会有小幅温升，安装时建议在器件周边预留至少5mm的空气流通间隙，不要直接紧贴发热量大的变压器、制动电阻这类元件布置，避免高温加速壳体塑料老化、影响内部元件使用寿命。另外接线端子侧要预留足够的接线操作空间，方便后期运维时拆装线缆，

　　不要将端子侧紧贴机柜线槽或者柜体侧板布置，否则会导致接线操作空间不足，增加施工难度。对于做电气柜三维布线、设备结构布局的设计人员来说，该模型可以直接导入装配体中完成干涉检查、安装孔位匹配、线缆走向规划，不需要自己从零开始测绘建模，能有效提升前期方案设计的效率，避免因为器件外形尺寸估算错误导致的后期装配干涉问题。
