通用电气PK2-4P四极测试试块结构设计

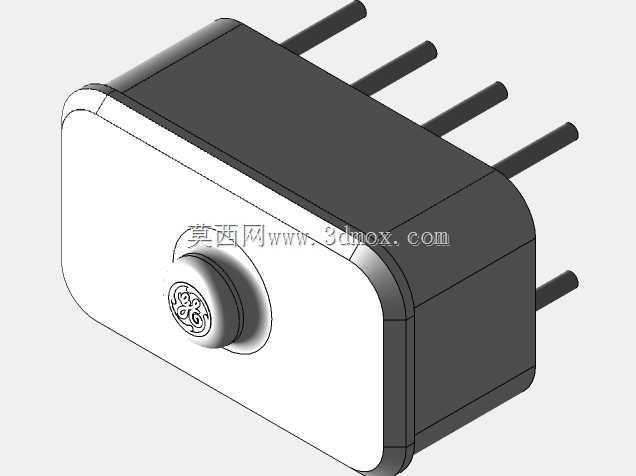

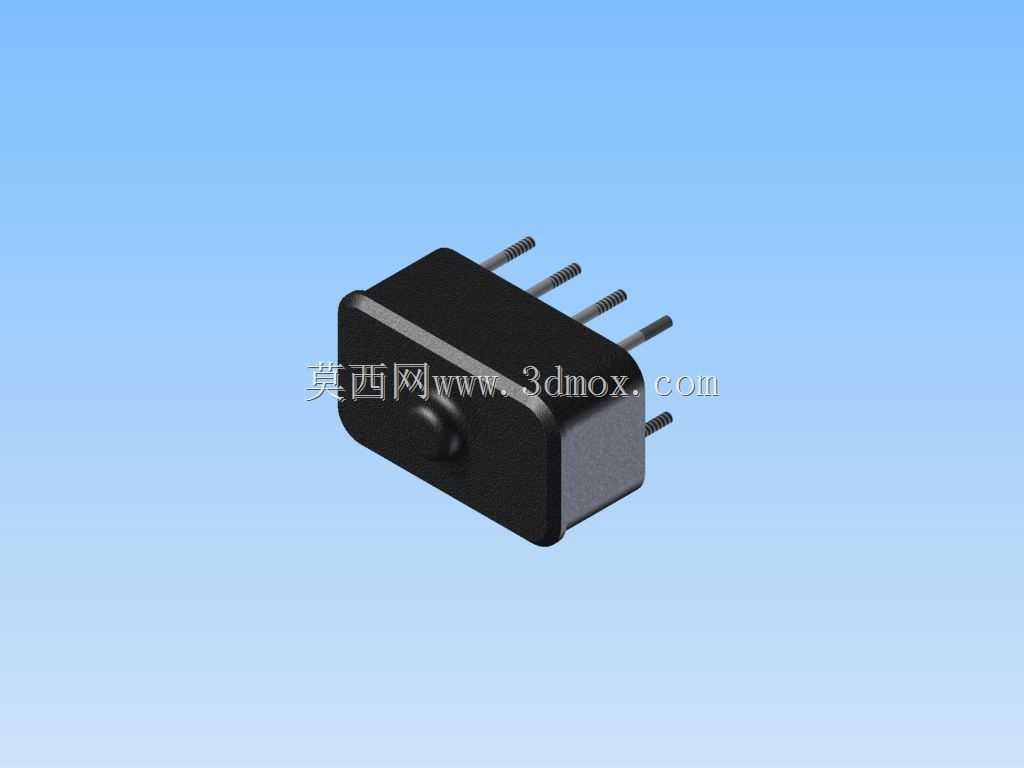

　　在配电盘柜的出厂调试、现场运维校验环节，这类四极测试试块是衔接测试仪器与柜内二次回路的核心转接部件，日常作业中，作业人员将其嵌入配电盘面板的预留安装位后，即可快速对接外部测试设备，无需反复拆接柜内二次线，大幅降低调试阶段的接线失误率，也能避免频繁拆线导致的端子松动、线芯氧化等长期隐患。从结构设计逻辑来看，这款试块采用黑色绝缘壳体作为主体承载结构，壳体边缘做了小圆弧过渡处理，既可以避免安装时划伤作业人员手部，也能减少面板开孔边缘的应力集中对壳体的挤压损伤；五根金属插针沿壳体单侧呈等距排布，插针伸出长度经过严格匹配，既保证插入测试端子排时的接触深度足够，不会因为振动出现接触不良，也不会因为插针过长导致相邻回路的安全间隙不足，

　　引发爬电风险。壳体正面的圆形凸点是定位标识，安装时对准面板开孔的对应缺口即可快速找正方向，避免插针错位顶弯，这个细节在批量柜型的装配环节能节省不少对位时间，不少新手装配工也能快速完成安装，不会出现装反后拆改损伤漆面的问题。从安装边界来看，这款试块的壳体外形适配常规二次元件的面板开孔尺寸，安装孔位的间距匹配行业通用的开孔模板，不管是新柜生产时的面板开孔，还是老柜改造替换原有测试端子，都能直接适配，不需要额外扩孔或者补焊安装板，适配性很强。实际使用场景中，它主要承担跳闸继电器、变压器等元件的电压、电流参数测试转接功能，四极的结构设计刚好匹配常见的三相加零序的测试回路需求，和同系列六极试块形成互补，针对不同回路数的测试场景可以灵活选型，

　　不需要在面板上预留多余的空位，也能避免多极试块在少回路测试时的误接风险。建模过程中，壳体的绝缘壁厚按照低压二次元件的常规绝缘要求设置，既保证壳体的结构强度，插拔测试线时不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸超差，无法嵌入标准安装位；插针与壳体的配合位置做了限位台阶，压装插针时可以精准控制插入深度，不会出现插针歪斜、深浅不一的问题，保证每根插针的接触一致性。在配电盘的日常运维校验中，这类试块是长期固定在面板上的，不需要每次测试都拆装，所以壳体的抗老化、耐温性能对应的结构余量也在设计时做了考量，壳体表面没有多余的凹槽结构，不容易积灰，日常清扫时用干布擦拭即可，不会因为积灰导致绝缘性能下降。不少现场调试人员反馈，

　　这类固定式测试试块比临时搭接的测试线安全系数高很多，尤其是在带电测试的场景下，绝缘壳体可以完全遮挡带电的插针根部，避免作业人员误触带电部位，同时标准化的插针排布也能和配套的测试插头快速对接，测试效率比传统的拆接线方式提升数倍，也减少了接线错误导致的设备误动、测试数据偏差等问题。从结构细节来看，插针的端部做了小圆角导向，插入测试插头时不需要刻意对准，稍微施力即可顺利插入，不会因为插针端部尖锐刮伤插头内部的接触弹片，延长配套测试接头的使用寿命；壳体的背部做了加强筋结构，在插针压装和长期插拔受力的情况下，壳体不会出现形变，保证插针的相对位置始终保持一致，长期使用也不会出现插针偏移导致的接触不良问题。
