ABB中压电流互感器TPU系列40-43.11款

　　做中压成套柜结构设计快十年，经手的电流互感器选型不下百种，TPU这款是目前12kV级环网柜、中置柜里适配性最稳的型号之一，这次还原的40-43.11规格，覆盖了TPU系列里变比区间从40/5到300/5的常用段，刚好匹配大部分工商业配电、小型变电站的进线、出线、计量回路的电流检测需求。

　　先讲实际应用场景，这类互感器核心是装在中压开关柜的母线室里，套在三相主母排或者分支母排上，把主回路的大电流按固定变比转换成标准的5A或者1A小电流，给计量表、保护装置、测量仪表提供信号，同时靠自身的绝缘结构把高压一次侧和低压二次侧完全隔离开，避免高压串到二次回路烧损设备、伤及运维人员。平时做柜内布局的时候，这款互感器不用额外搭安装支架，底部自带的两个安装孔直接对准柜内的安装梁，用M8的螺栓就能固定，比老款的LZZBJ系列省了至少15mm的柜内深度空间，对现在紧凑型环网柜的紧凑化设计特别友好。

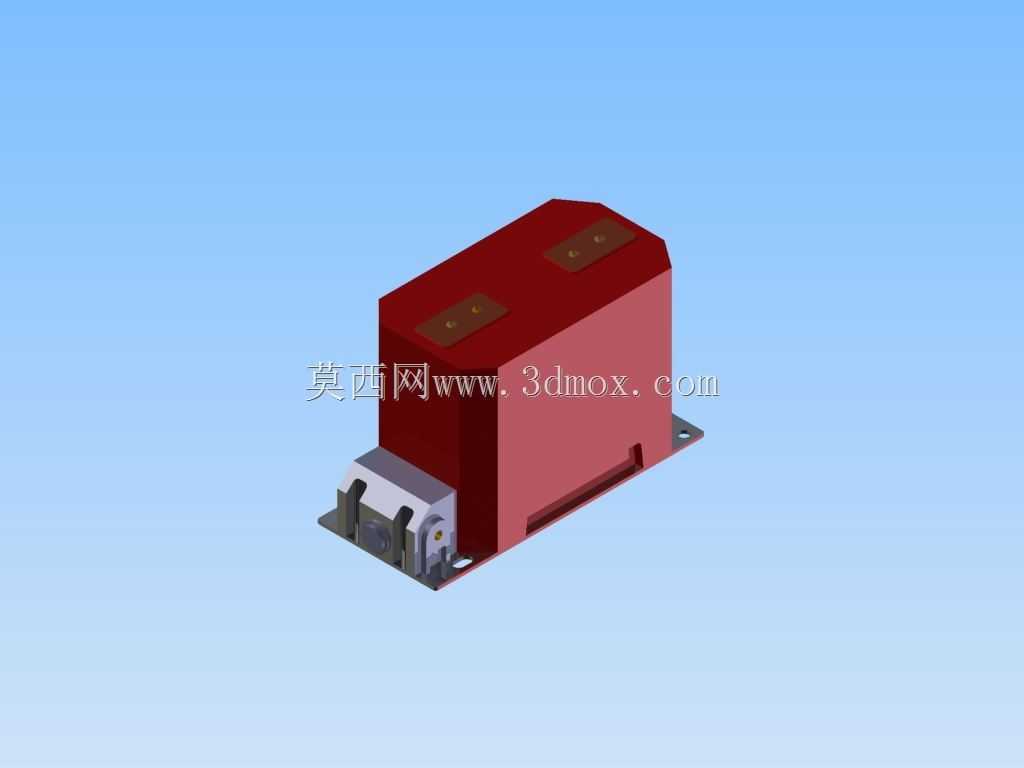

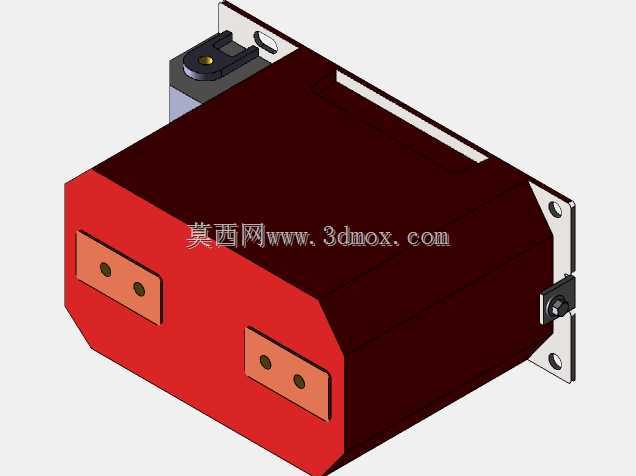

　　说回设计本身，这个模型是完全按照实物的装配尺寸逆向还原的，主体的环氧浇注外壳做了斜切的顶部造型，不是规整的长方体，顶部两个嵌装的二次接线端子座是凹进去的，刚好能避开母排连接时的螺栓头，不会出现接线端子和母排放电的安全间隙问题。侧面的安装底座是和环氧壳体一体浇注成型的，不是后期拼接的金属件，底座上的长圆孔预留了2mm的安装调节余量，就算柜内安装梁的孔位有小偏差，也能顺利对位，不用现场扩孔。一次侧的母排穿孔位置做了圆弧过渡，没有尖锐棱角，穿母排的时候不会刮伤母排的热缩套管，避免绝缘破损隐患。

　　尺寸边界这块我特意核对过实物，本体总高度是210mm，宽度135mm，深度160mm，安装孔的中心距是120mm，母排穿孔的尺寸是40mm12mm，刚好能穿过单根606的铜母排，要是用双母排的话，这个规格就不适用了，得选更大一号的TPU型号。二次接线端子的位置在壳体顶部靠后侧，接线的时候二次线顺着柜内的线槽走，不用弯大角度的线，接线完成后端子和柜内金属隔板的安全距离能保证在125mm以上，完全满足12kV电压等级的空气绝缘间隙要求。

　　实际选型的时候要注意，这个系列的互感器准确级覆盖0.2S、0.5、10P10几个常用等级，40-43.11这个区间的型号额定短时热电流能达到20kA/1s，动稳定电流50kA，能应对大部分中压回路的短路电流冲击，不用额外选更高参数的型号造成成本浪费。建模的时候我把壳体的脱模斜度也做出来了，大概1.5度，要是做开关柜的凝露仿真、电场仿真的话，这个模型的细节精度完全够用，不会因为外形偏差导致仿真结果出错。另外壳体底部的接地端子位置也留出来了，是M6的铜嵌件，安装的时候必须把二次侧的接地端可靠接在柜内的接地排上，这是安规强制要求的，建模的时候没把这个细节落下，方便后续做BOM导出的时候直接统计接地件的规格。

　　平时做方案布局的时候，很多新手容易把互感器的安装方向搞反，这款互感器的一次侧极性标识在壳体正面的左下角，P1端朝向进线侧，P2端朝向出线侧，模型上也把这个标识的凸台做出来了，装配的时候不用反复核对图纸找极性。还有就是互感器和断路器、隔离开关的位置配合，这款的外形尺寸刚好能和VS1断路器的上出线端对齐，母排不用做额外的折弯，直连就能接上，能减少母排加工的工作量，降低现场安装的出错概率。
