90机座交流伺服电机结构三维设计

　　在自动化产线的传动选型环节，90机座规格的交流伺服电机一直是中小负载点位控制、轨迹跟随场景的核心动力部件，这类电机常被用在3C装配设备的进给轴、包装机械的牵引辊驱动、小型数控机床的进给传动、非标自动化设备的摆角机构上，区别于普通异步电机，它的转速控制精度、转矩响应速度、低速运行稳定性都有明显优势，能在闭环控制下实现微米级的位置定位，满足高精度传动的需求。

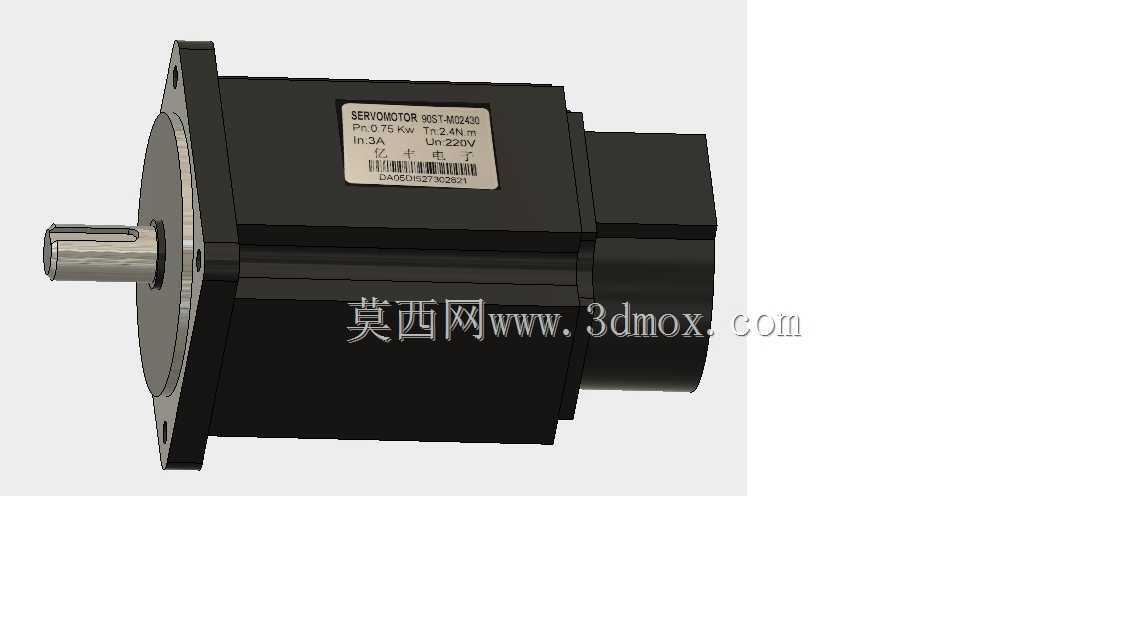

　　从结构设计来看，这款电机采用方形安装法兰的机座结构，前端法兰带定位止口与安装孔位，输出轴为带键槽的圆柱轴结构，可通过联轴器、同步轮或者行星减速机对接负载端，机座本体采用压铸铝壳体，表面做了黑色氧化喷塑处理，既可以提升壳体的散热效率，也能在工业车间多油污、多粉尘的环境下提升壳体的抗腐蚀能力，后端的编码器仓与动力接线仓做了分体式结构设计，接线端预留了标准航插安装位，方便现场布线时快速对接动力线与编码器信号线，不需要在壳体上额外开孔做走线处理。

　　做三维结构建模的时候，首先要明确安装边界的尺寸约束：90机座的核心安装基准是前端法兰的止口直径、安装孔的孔距与孔位分布，输出轴的轴径、伸出长度、键槽尺寸都要和通用传动配件的标准尺寸匹配，避免后续选型对接时出现干涉问题；机座的本体外形要兼顾内部定子、转子的安装空间，同时预留出绕组的散热风道间隙，后端编码器的安装位要和转子轴的同轴度公差控制在合理范围内，不然会影响编码器的信号采集精度，导致电机运行出现抖动或者丢步的问题。

　　实际应用中，这类电机的安装方式多为法兰水平安装或者垂直安装，建模时要考虑不同安装姿态下的重心位置，壳体上的安装吊点（如果是大功率规格）、接线盒的出线方向都要做可调整的结构预留，方便不同设备布局时调整走线方向；电机本体的外形圆角、棱边都做了倒角处理，避免装配时划伤操作人员，表面的铭牌安装位做了下沉式设计，防止设备运行过程中铭牌被剐蹭脱落，丢失参数信息。

　　从功能特性来说，交流伺服电机的转子采用永磁体结构，相比传统的直流伺服电机没有碳刷磨损的问题，维护周期更长，运行时的噪音也更低，建模时内部的绕组排布、磁钢安装位都要按照实际的电磁设计尺寸做还原，方便后续做电磁仿真、结构强度仿真的时候能直接调用模型，不需要再做二次简化；输出轴的轴承安装位要标注清楚配合公差，前端的油封安装槽尺寸要和标准油封规格匹配，防止车间的切削液、油污进入电机内部，损坏绕组和轴承。

　　很多结构工程师在做设备选型建模的时候，容易忽略电机尾部的编码器仓长度、接线弯头的最小转弯半径，导致设备装配时电机尾部和设备钣金、线槽出现干涉，这款模型在建模时就把尾部的编码器外凸尺寸、航插的最小安装空间都做了还原，选型时可以直接把模型调入装配体，做静态干涉检查和动态运动仿真，提前排查安装空间不足的问题，减少后续加工装配时的改模成本。另外，电机的安装孔做了通孔设计，可从前端或者后端穿螺栓固定，适配不同的安装板结构，不管是安装在设备的立板上还是减速机的输入端法兰上，都能满足固定需求。

　　在不同的应用场景下，这款电机可以搭配不同减速比的行星减速机，输出更大的转矩，满足大负载传动的需求，建模时输出轴的尺寸和通用60、90机座减速机的输入孔位做了适配，不需要额外做转接法兰就能直接对接，提升了选型的通用性。机座表面的散热筋结构做了等距分布设计，在电机持续额定负载运行时，能通过壳体表面的散热筋把绕组产生的热量快速散发到空气中，避免电机过热触发过载保护，影响设备的连续运行效率。
