Arduino Pro Portenta H7视觉扩展板结构

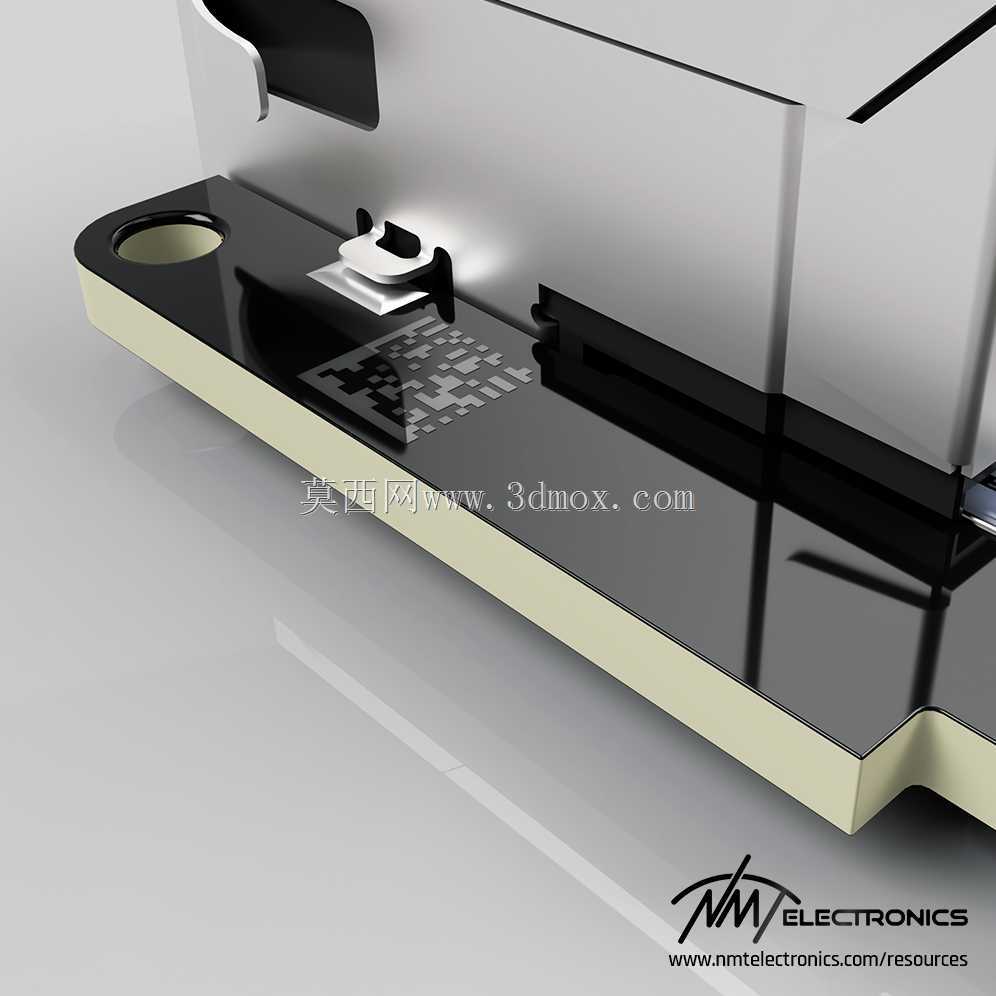

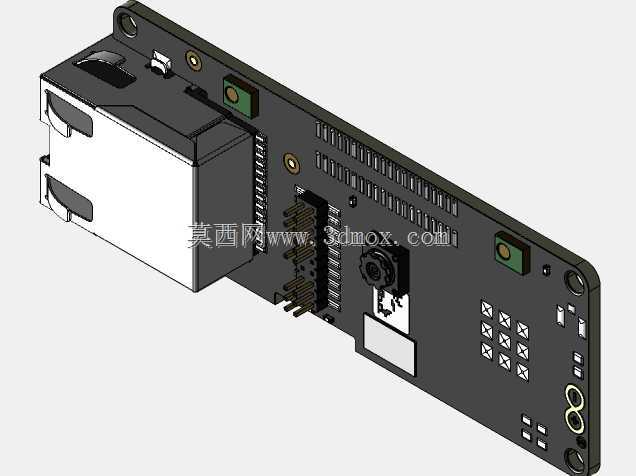

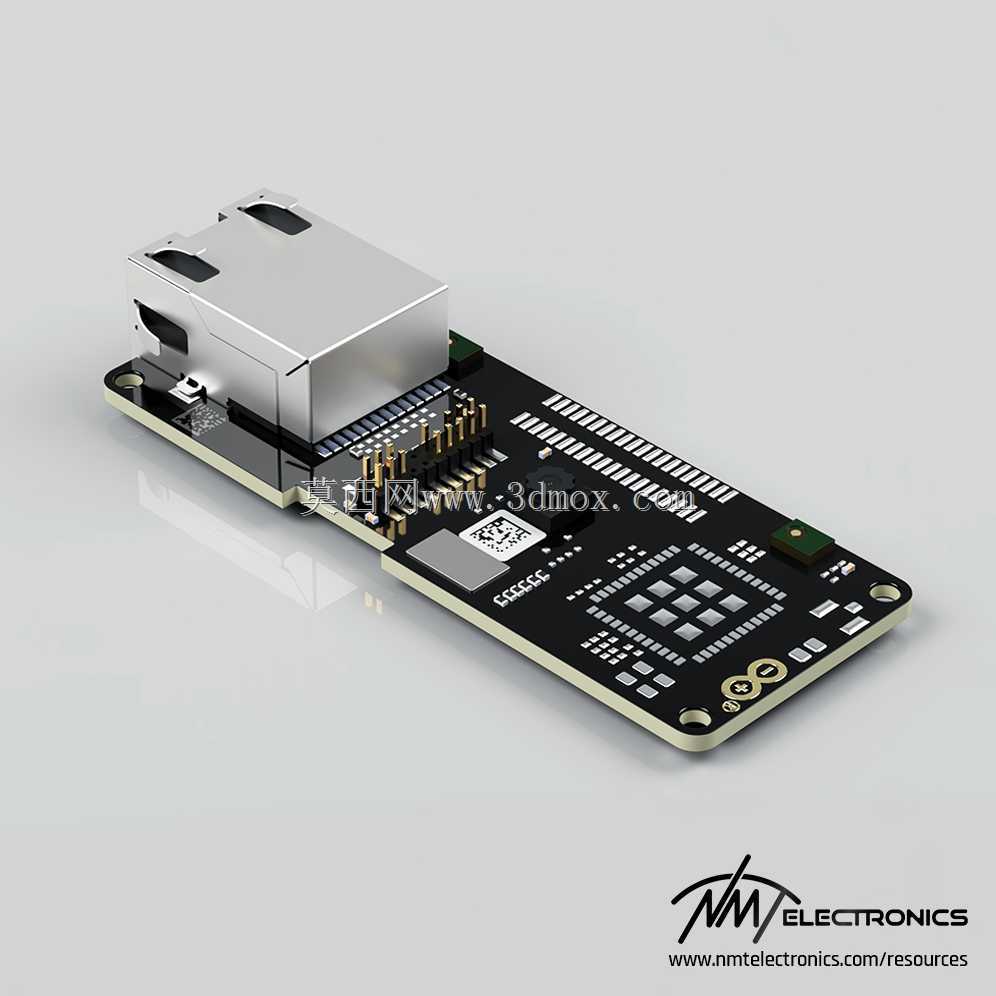

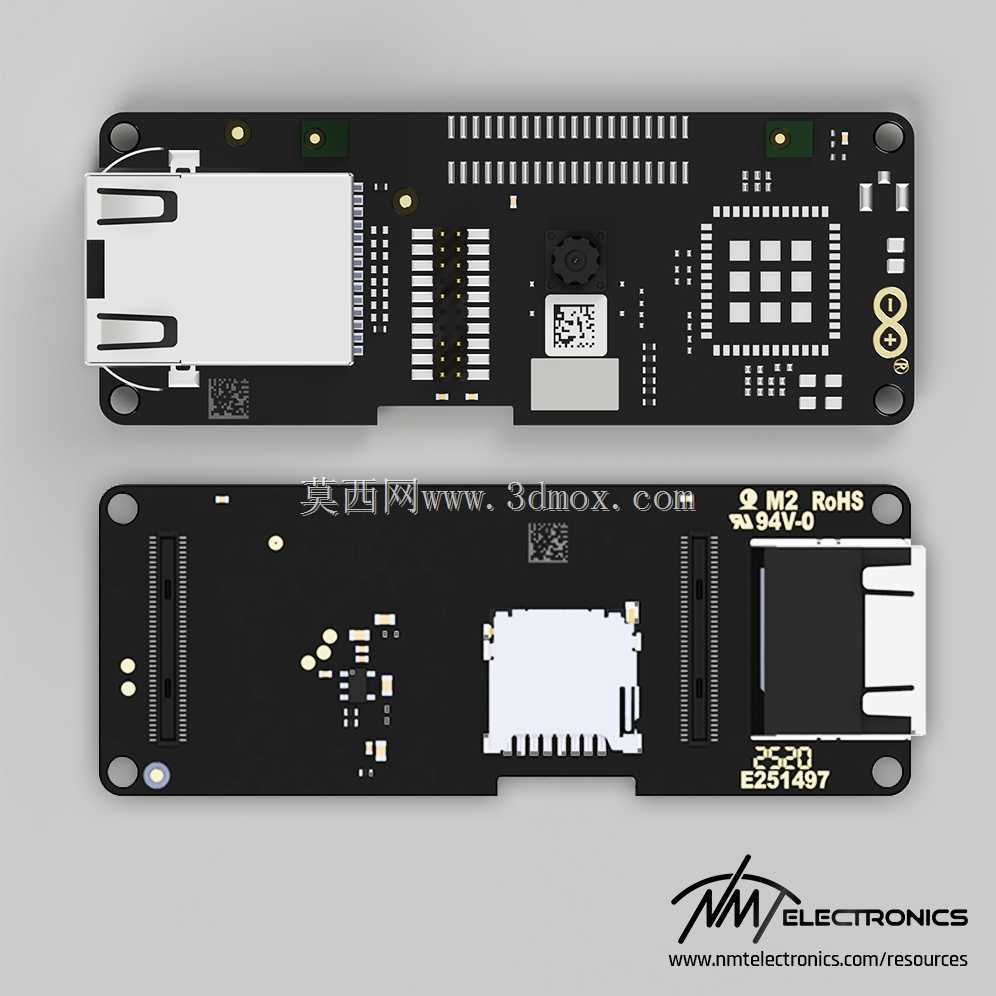

　　这款视觉扩展载板是面向Portenta H7核心板打造的功能拓展硬件，在嵌入式机器视觉项目落地中承担外设转接、功能扩展的核心作用，常被部署在工业产线小件缺陷检测、小型智能设备视觉识别、教育类机器人视觉导航、边缘端图像采集节点这类场景中，为核心控制板提供以太网物理连接、摄像头接口拓展、外设引脚引出的硬件支撑。从实际工程使用角度看，该载板的设计完全围绕嵌入式视觉场景的紧凑部署需求展开，整体采用长条形窄版PCB构型，板身宽度控制在极小范围内，能够适配狭窄安装空间内的集成需求，板载RJ45以太网接口布置在板身一端，采用金属屏蔽罩封装，既可以降低高速信号传输过程中的电磁干扰，也能强化接口插拔时的结构强度，避免多次插拔后出现焊盘脱落的问题。

　　板身中部预留了标准的摄像头模块接插区域，能够匹配对应规格的CMOS图像传感器模块，接插件采用带定位柱的卧式座体，安装时可以快速对位，不需要反复调整接插角度，同时接插件周边预留了固定孔位，能够通过微型螺丝将摄像头模块锁紧在载板上，避免设备运行过程中受振动影响出现接插件松脱、图像采集异常的问题。载板上的核心芯片区域采用了规整的焊盘布局，电源回路部分做了铺铜加粗处理，大电流路径上的走线宽度满足峰值供电需求，避免高负载运行时出现线路压降过大导致的核心板复位问题，板身边缘均匀布置了镀金排针引脚，将核心板的GPIO、通讯总线、电源引脚全部引出，方便用户外接其他传感模块、执行机构，不需要额外飞线转接。安装边界方面，板身四角设置了金属化安装孔，

　　孔位间距符合小型嵌入式载板的通用安装规范，既可以通过铜柱固定在定制的设备外壳内部，也可以配合尼龙螺柱安装在教学实验平台上，安装孔周边做了阻焊层开窗处理，安装时能够保证载板与固定结构之间的接地连续性，降低外界电磁干扰对图像信号、高速通讯信号的影响。从设计思路上看，这款载板没有做冗余的功能堆砌，所有板载元件都围绕视觉采集、有线网络传输这两个核心功能布置，元件排布遵循信号流向规则，以太网接口的信号走线从接口端直接通向对应的PHY芯片，走线长度做了等长处理，保证千兆网络传输时的信号完整性，摄像头接口的信号走线远离电源回路的高频区域，避免电源噪声串入图像信号导致采集画面出现横纹干扰。板身表面的丝印标注清晰，每个接口、引脚的功能都有明确标识，

　　现场调试时不需要反复查阅原理图就能快速完成接线，板载的状态指示灯布置在板身侧边，安装到设备内部后也能从缝隙处观察到设备的供电、运行、网络连接状态，方便运维人员快速排查故障。在实际集成过程中，这款载板的厚度控制在标准PCB厚度范围内，搭配核心板、摄像头模块后的整体堆叠高度不会超过常规嵌入式设备的内部空间预留值，不需要对设备外壳做额外的切削改造，板身边缘做了圆角处理，安装时不会划伤操作人员的手部，也不会刮伤设备内部的其他连接线材。对于做嵌入式视觉项目开发的结构工程师而言，这款载板的三维模型能够直接导入设备整体装配体中，提前模拟安装位置、接线空间、与其他结构件的干涉情况，不需要反复打样验证安装匹配度，能够大幅缩短小型智能视觉设备的开发周期，在做教学实验平台设计时，也可以依托该模型提前规划载板的固定位置、走线槽走向，让整个平台的内部布局更加规整合理。
