MAX30100心率血氧检测传感元件结构设计

　　在可穿戴健康监测设备的结构开发环节，这类光电式生理参数传感元件的三维结构还原，是整机结构适配、光路校准、安装定位的核心前置工作，直接决定最终成品的检测精度与佩戴适配性。不同于常规板载电子元件仅需还原焊盘位置的建模逻辑，这类光学传感元件的结构设计需要同时兼顾光学通路遮挡、安装贴合度、外部杂光屏蔽三个核心维度，建模过程中需要对元件表面的光学窗口位置、发光与接收器件的排布间距、外壳遮光结构的高度差做精准还原，任何0.1mm级的结构偏差都可能导致光路偏移，最终出现检测数据漂移、弱灌注场景下信号丢失的问题。

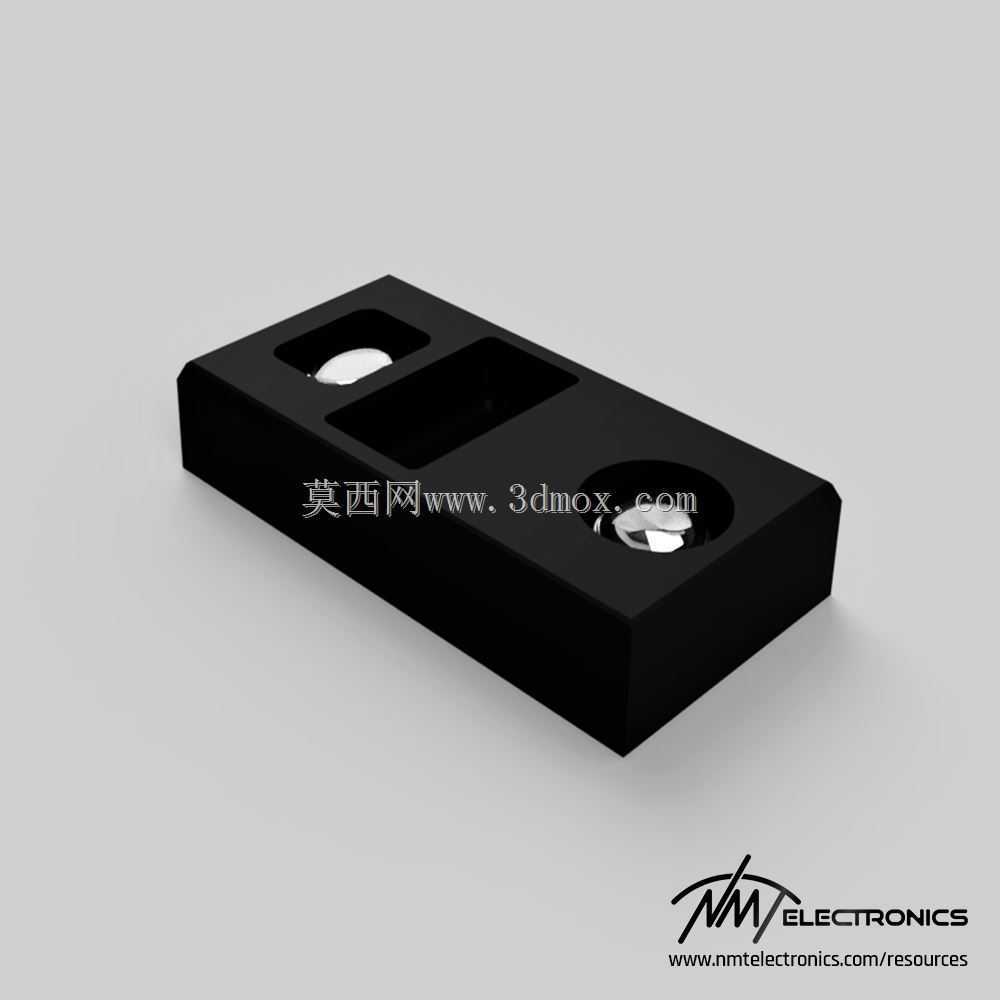

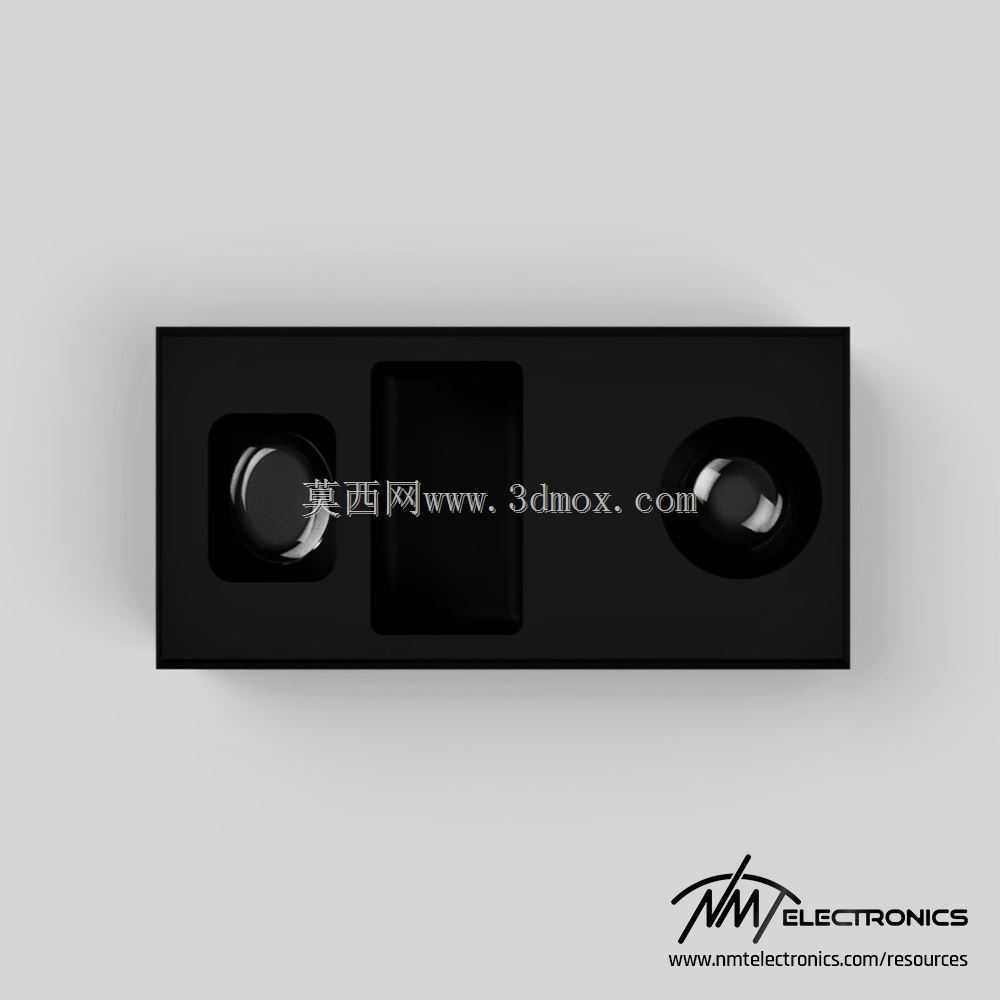

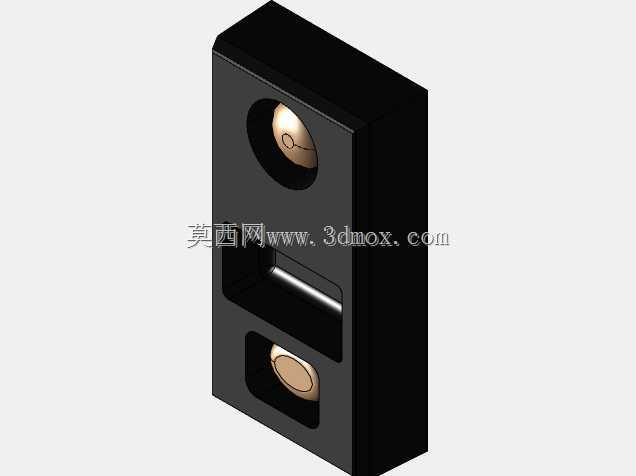

　　从实际应用场景来看，这类传感元件广泛搭载于智能手环、腕式血氧仪、指夹式健康监测设备、便携式心电监护终端等产品中，核心作用是通过光电容积法采集人体末梢血管的搏动信号，同步换算出心率数值与血氧饱和度参数，为日常健康监测、临床辅助筛查、运动负荷评估提供基础数据支撑。在整机结构适配时，首先要明确元件的安装边界：元件整体为矩形贴片式封装，底部为标准SMD焊盘阵列，建模时需要严格对应焊盘的位置与尺寸，确保PCB Layout阶段的封装匹配，避免出现SMT贴片时的偏移、虚焊问题；元件顶面设置两个独立的光学窗口，分别对应红光/红外光发射端与光电信号接收端，两个窗口之间设置有一体式的遮光挡墙结构，这部分结构是建模的核心细节，挡墙的高度、厚度、与两个窗口的间距直接决定内部光路的串扰程度，若挡墙尺寸还原不到位，发射端的光线会直接在元件内部串入接收端，导致基底噪声过大，有效信号被完全淹没。

　　建模过程中需要重点关注元件的外形公差适配，这类贴片元件的外壳为黑色注塑成型结构，边角处的脱模斜度、顶面的平整度、光学窗口的凹陷深度都需要按照实际器件的尺寸做还原，不能简化为规则的长方体块。在做整机结构配合时，元件顶面与设备外壳的透光镜片之间的间隙需要控制在0.1-0.2mm之间，间隙过大会导致外部杂光进入接收端，间隙过小则可能在装配时挤压元件顶面，导致内部光路偏移甚至器件损坏；同时，元件周边的PCB布局需要预留足够的屏蔽结构安装空间，通常会在元件外围设置一圈黑色泡棉遮光圈，泡棉的压缩量、内径尺寸都需要基于元件的三维模型做匹配，确保泡棉装配后完全贴合皮肤表面，阻断环境光线的入射路径。

　　从设计思路层面，这类传感元件的结构设计完全服务于光学检测的核心需求，黑色封装外壳本身就具备遮光属性，建模时不能随意更改外壳的材质属性设定，避免后续做光路仿真时出现参数偏差；元件底部的定位标记点需要精准还原，方便SMT生产时的视觉对位，两个光学窗口的表面为透明光学材质，与黑色外壳的结合处不存在台阶差，避免在窗口位置积灰影响透光率。在做可穿戴设备的结构堆叠时，这类传感元件通常布置在设备与皮肤接触的内侧中心位置，周边需要避开金属结构件、高频电路模块，防止电磁干扰影响信号采集精度，三维模型中需要明确标注元件的禁布区范围，给硬件Layout与结构设计提供明确的边界参考。

　　针对不同的佩戴形态，基于该传感元件的结构模型可以快速适配不同的外壳结构：比如指夹式设备中，需要将元件与对应位置的施压结构做同轴对齐，确保手指指腹完全覆盖两个光学窗口；腕戴式设备中，需要结合腕带的弧度调整元件的安装角度，确保佩戴时元件顶面与手腕皮肤的贴合度均匀，避免局部漏光。不同于工业类传感器的坚固性设计导向，这类面向医疗健康监测的传感元件结构更侧重光学性能的稳定，所有结构细节的还原都围绕信号采集的可靠性展开，建模时省略任何一个细微的遮光结构、尺寸偏差超出公差范围，都会导致最终产品的检测性能达不到设计要求，这也是这类微型光学传感元件建模区别于普通电子元件的核心特点。
