水平贴装式红外脉冲传感元件三维结构

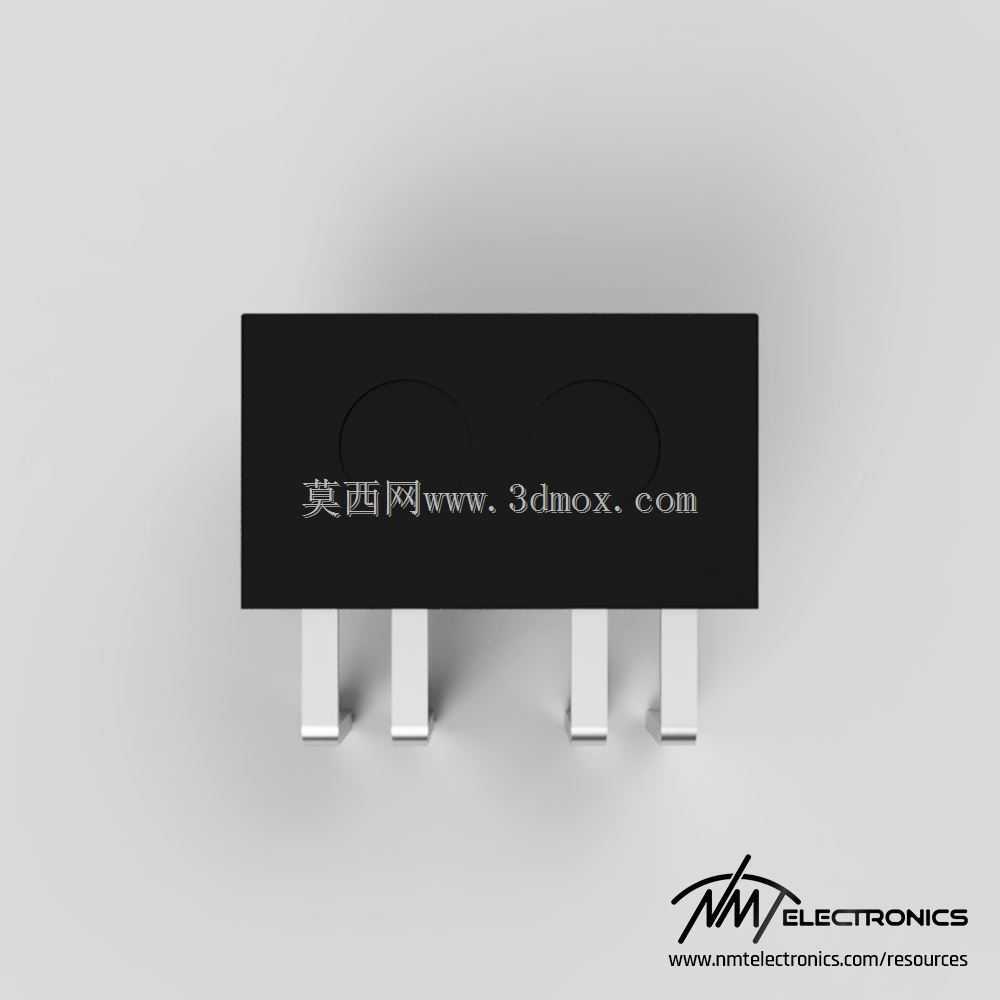

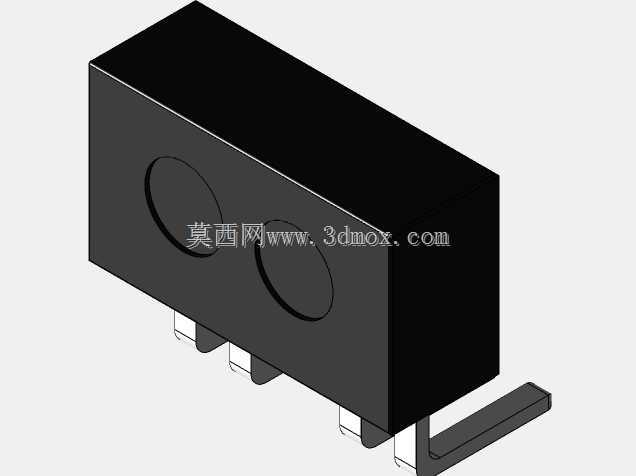

　　在做医疗便携设备、物联网终端的板级结构布局时，这类水平放置的反射式红外脉冲传感器是很常见的选型，不同于垂直插装的同系列元件，它的出光和受光方向平行于PCB板面，不需要在板上开让位槽，能把整机的厚度压缩到更薄的尺寸，尤其适合手持血氧检测、非接触式液位感应、低速转轴转速采集这类对安装空间有严格限制的场景。做这个元件的三维建模时，首先要还原的是它的封装本体尺寸，黑色塑封主体的长宽高公差控制在±0.1mm范围内，两个光学窗口的位置要严格对齐 datasheet 里的光轴间距，因为红外发射管和接收管的光轴夹角直接决定了检测距离的阈值，建模时如果偏移超过0.2mm，后续做结构干涉检查时就会误判挡光位置，导致实际打样后传感器灵敏度达不到设计要求。

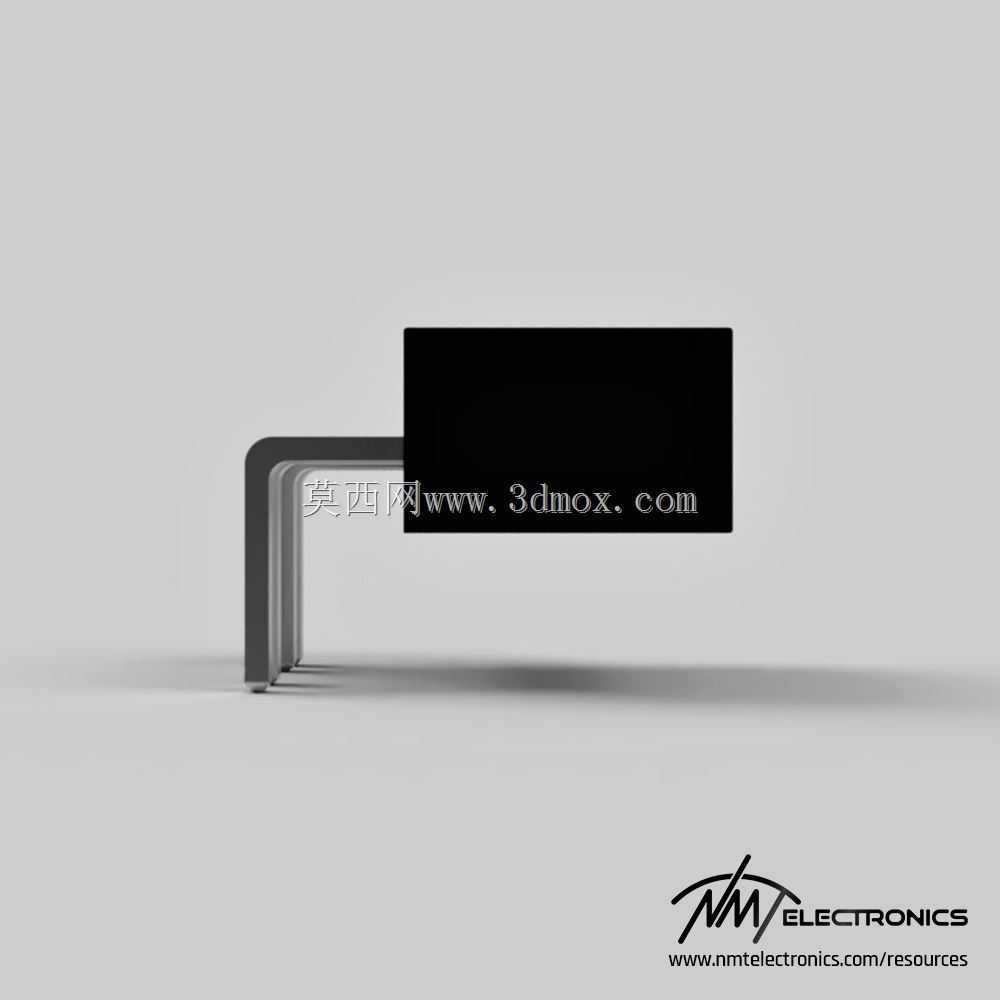

　　引脚部分的建模要重点关注成型角度，水平贴装的引脚是从塑封本体侧面水平引出后再向下弯折，弯折处的圆角半径不能做的太尖锐，要符合SMT贴片的工艺要求，避免过回流焊时引脚应力集中导致虚焊，引脚的宽度、厚度以及相邻引脚的间距都要严格匹配焊盘设计，伸出焊盘的长度控制在0.3-0.5mm，既保证焊接时的锡量爬升空间，也不会和相邻走线产生安全间距问题。从实际应用的角度说，这类传感器的检测盲区在0.5mm以内，最佳检测距离是1-5mm，建模时可以在光学窗口位置预留0.1mm的透明材质区域，用来模拟红外透光的环氧树脂层，后续做整机装配的渲染验证时，能直观看到光路的走向，方便调整挡光筋的位置，避免外壳内部的杂散光反射干扰接收管的信号。

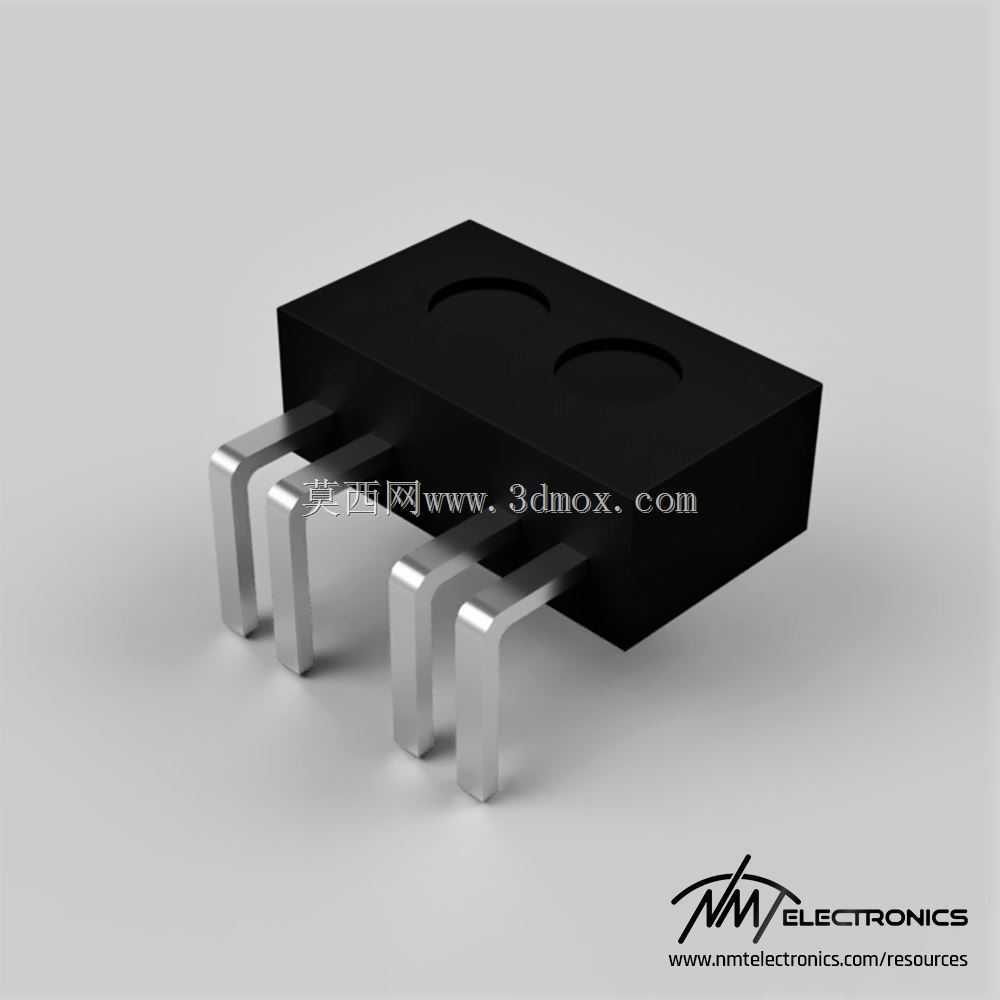

　　在嵌入式传感模块的布局中，这个元件通常会布置在PCB板的边缘位置，旁边要预留0.8mm以上的净空区，不能放置金属屏蔽罩或者高对比度的塑胶结构件，不然会反射红外光造成误触发，建模时把安装边界的净空区域做出来，能在结构评审阶段就提前发现布局冲突，不用等到画板后再反复调整。做结构设计时还要注意，塑封本体的顶部两个圆形凹位是生产时的注塑进胶点，建模时保留这个细节，能让模型和实物的外观一致性更高，后续做整机的BOM核对、装配工艺指导时，工人能快速对应上实物的安装方向，不会出现元件贴反的问题。不同于槽型光电开关需要被测物体穿过槽位，这种反射式传感器只需要被测面在检测范围内反射红外光就能输出脉冲信号，在医疗设备里用来做血氧灌注检测时，

　　要配合黑色的遮光泡棉贴在传感器表面，建模时可以预留泡棉的粘贴厚度空间，大概0.2mm的让位，避免泡棉被挤压后遮挡光学窗口。在物联网低功耗传感节点里，这类传感器常用来做人体接近触发、纸张到位检测，它的工作电流只有几毫安，适合电池供电的设备，建模时把引脚的电气连接点位置标注清楚，方便硬件工程师做原理图符号和PCB封装的对应匹配，减少结构和硬件对接时的沟通成本。实际建模过程中，不要把塑封本体的边角做的太锐利，真实的注塑件边角都会有0.05mm左右的脱模圆角，这个细节虽然不影响安装尺寸检查，但在做整机的跌落仿真、热膨胀仿真时，能更贴近真实的材料应力分布，避免仿真结果出现不必要的应力集中误报。引脚的表面处理是雾锡镀层，渲染时用半哑光的金属材质，塑封本体用哑光黑色的工程塑料材质，光学窗口用半透明的深红色材质，还原红外滤光片的视觉效果，这样导出的STEP模型导入到不同的三维软件里，材质属性的区分度也足够高，方便其他工程师快速识别元件的不同结构部分。
