台式手动杆轴弯曲加工压力机结构设计

　　这款手动施压的加工设备，核心应用场景集中在小型五金加工工位、机修班组现场作业、教学实训车间的小批量零件加工环节，针对直径不大的金属杆、细轴类零件完成弯曲校正、小角度压弯成型工序，也可适配简易工装完成薄小件的压装、铆接辅助作业，不需要外接动力源，完全依靠人力操作即可完成加工动作，适合无气源、无电力配套的零散加工场景使用。

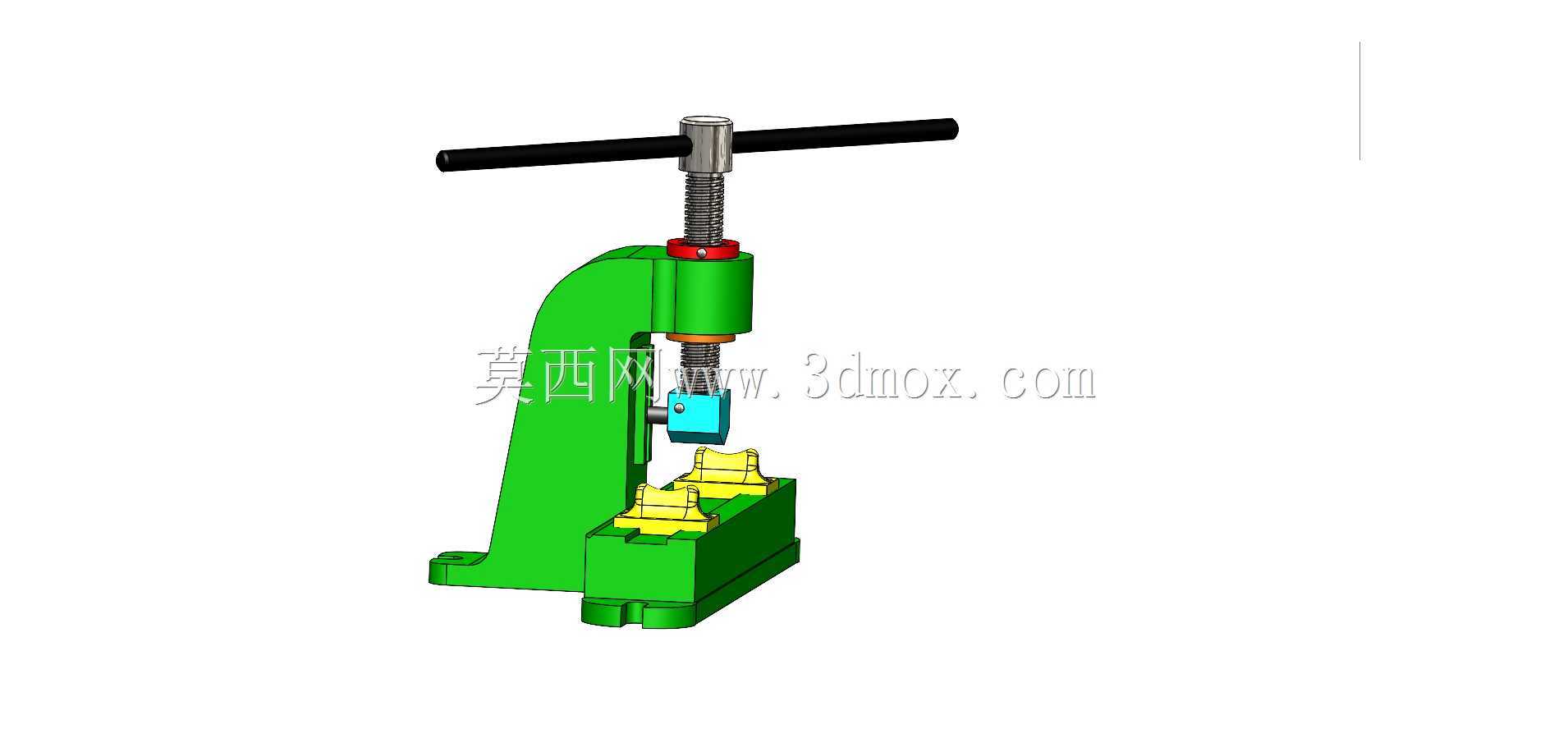

　　从功能特性来看，设备采用C型开式机身结构，正面操作空间完全开放，操作人员取放工件时没有结构遮挡，长杆类零件可以从机身开口的两侧伸出，不受工作台面的边界限制，适配不同长度的杆类工件加工需求。施压组件采用梯形丝杠传动结构，配合顶部的T型操作手柄，操作人员转动手柄时，丝杠带动压头垂直向下进给，梯形丝杠具备自锁特性，施压过程中不会因为反向作用力出现手柄回弹的情况，操作安全性有足够保障，压头的进给行程可以根据工件厚度手动调整，不需要额外的行程锁定结构，操作逻辑简单，新入职的操作人员经过简单讲解即可上手使用。

　　设计思路上，整体结构优先考虑加工稳定性与操作便捷性，机身采用一体式铸造结构的设计逻辑，底部工作台与立式支撑臂为整体连通结构，承压时不会出现连接部位的间隙形变，工作台面预留了工装安装的T型槽位，可以根据加工需求更换不同的弯曲成型下模，适配不同弯曲半径、不同弯折角度的杆类零件加工。压头部位设计为快换结构，可以根据加工需求更换平压头、V型压头或者专用成型压头，不需要拆解整个丝杠组件即可完成压头更换，减少工装切换的辅助时间。机身底部设计了四个安装固定孔，可以通过螺栓将设备固定在木质或者钢制工作台面上，避免施压过程中设备出现移位，保障加工精度与操作安全。

　　从安装边界与尺寸适配角度来看，设备整体占地尺寸较小，不需要预留大的安装空间，普通的钳工工作台台面即可容纳安装，机身的C型开口高度适配常规小尺寸杆轴类零件的加工需求，压头的最大下行行程可以覆盖常见的小直径金属杆弯曲作业的进给量要求，操作手柄的转动半径经过优化，操作人员站在设备正面操作时，手臂不需要过度伸展即可完成手柄的整周转动，长时间操作也不容易产生疲劳。工作台面的下模安装位采用居中设计，施压时的作用力线与机身支撑结构的中心线重合，不会出现偏载导致的机身倾斜问题，长期使用也不容易出现结构形变，保障加工精度的稳定性。

　　实际使用过程中，操作人员只需要将待加工的杆类零件放置在下模的定位槽内，对准需要弯曲的位置，匀速转动顶部的T型手柄，带动压头缓慢下行接触工件，持续转动手柄施加压力，直到工件达到需要的弯曲角度，之后反向转动手柄提升压头，即可取出加工完成的工件。整个加工过程不需要复杂的参数设置，操作人员可以根据手感控制施压的力度，针对不同材质的杆类零件调整进给速度，避免压力过大导致工件出现断裂或者过度变形的问题，适合小批量、多规格的零散加工需求，相比大型电动压力机，这款设备的投入成本更低，占用空间更小，操作门槛更低，在小型加工场景下的实用性更强。
