机加工用简易螺杆式夹紧虎钳结构

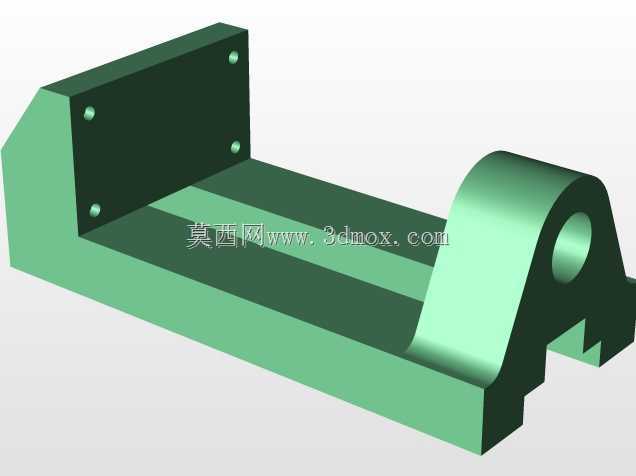

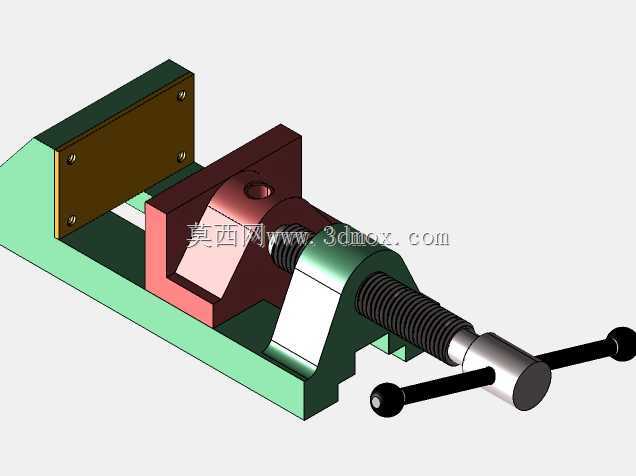

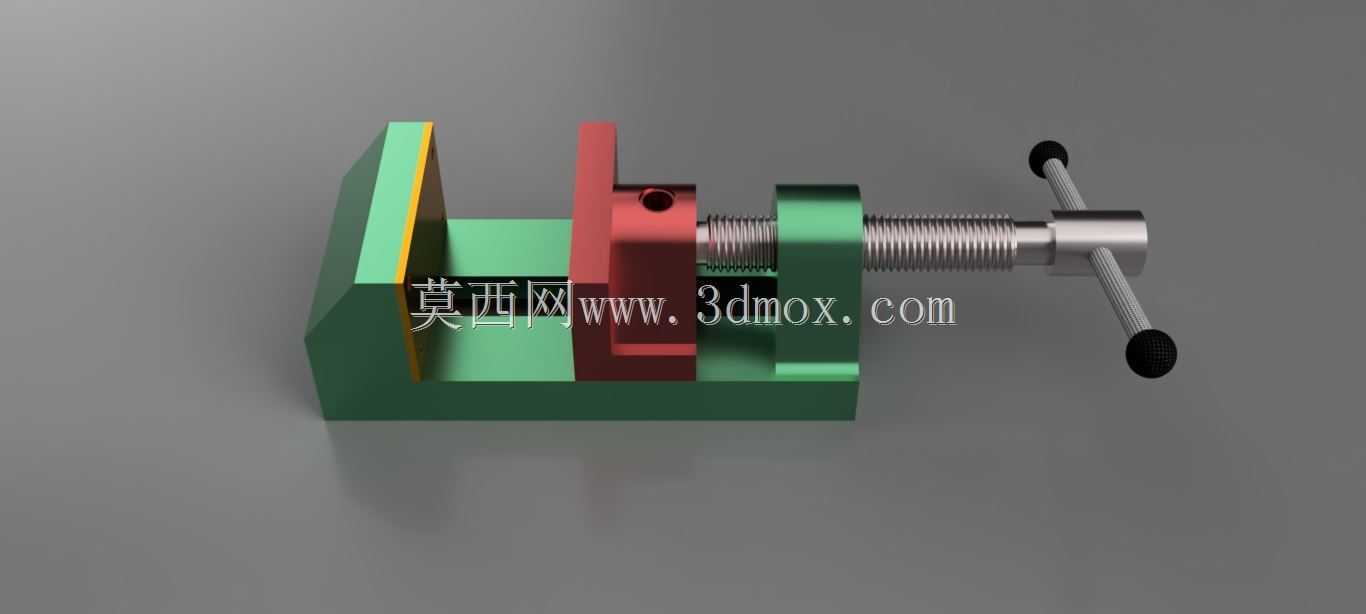

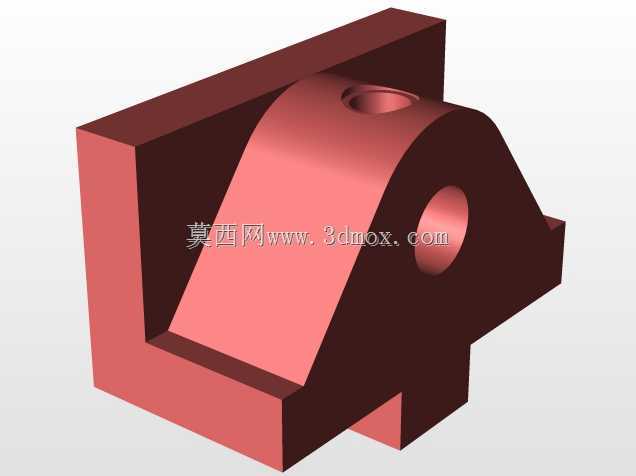

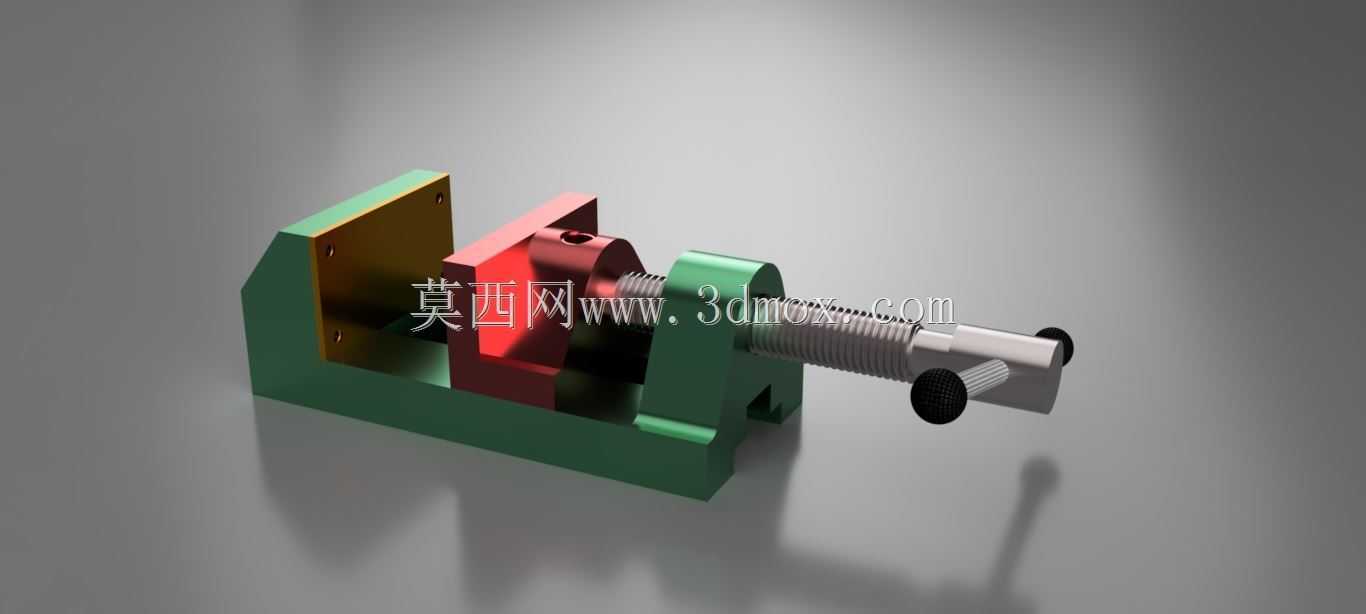

　　这款简易虎钳是面向小型机加工工位、钳工修配场景设计的手动夹紧工装，整体采用分体式组装结构，没有复杂的液压或气动助力组件，完全依靠梯形螺杆的螺旋副实现夹紧动作，适配台钻、小型铣床、钳工台的常规工件装夹需求，尤其适合小批量零件加工、样件修配时的快速装夹使用，不需要外接动力源，手动操作即可完成工件的锁紧与松脱。从结构设计逻辑来看，固定钳身采用L型一体式铸造成型思路，底部预留了与工作台连接的安装孔位，可通过T型螺栓直接固定在机床工作台或者钳工台面上，安装边界贴合常规小型加工设备的工作台T型槽间距，不需要额外制作过渡转接板，降低现场安装的适配成本。活动钳身通过底部的导向滑槽与固定钳身的导轨面配合，导向间隙可通过侧边的调节镶条调整，

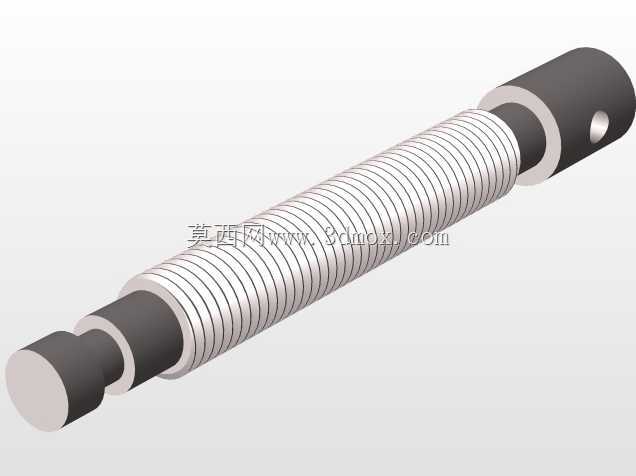

　　避免长期使用后出现钳口歪斜、夹紧错位的问题，钳口部位采用可更换的淬硬钳口板设计，钳口板表面加工有交叉网纹，增大与工件接触时的摩擦力，夹紧表面粗糙度较高的毛坯件时也不会出现打滑移位的情况，当钳口板磨损后只需要拆卸固定螺丝即可快速更换，不需要整体替换钳身，降低后期维护成本。传动部分采用单头梯形螺杆，螺杆一端与活动钳身通过圆柱销实现轴向定位，周向可自由转动，另一端穿过固定钳身的螺纹孔后连接操作手柄，转动手柄时螺杆旋转带动活动钳身沿导轨方向做直线进给，梯形螺纹的自锁特性可以保证夹紧工件后不会因为切削振动出现松脱，不需要额外加装锁紧机构，简化整体结构的同时提升了使用可靠性。手柄采用穿装式圆钢设计，两端加装防滑球头，

　　操作人员施力时不会出现脱手的情况，针对不同厚度的工件，只需要转动手柄调整活动钳身的位置即可，最大开口距离适配常规小型零件的装夹尺寸，钳身整体高度控制在合理范围，装夹工件后不会超出小型台钻、桌面铣床的主轴行程下限，避免出现刀具行程不足无法加工的问题。在实际使用场景中，这类简易虎钳除了承担常规的金属零件铣削、钻孔时的装夹工作，也可用于木工小件打磨、塑胶件修配时的工件固定，整体结构没有易损的精密组件，日常维护只需要定期在螺杆传动面、导轨配合面加注润滑脂即可，即使在没有专业维护人员的小型加工门店、教学实训场景中也能长期稳定使用。设计时特意将所有棱角位置做了倒角处理，避免操作人员上下工件时被尖锐边角划伤，

　　固定钳身尾部的挡板结构既可以增强钳身的整体刚性，承受夹紧时的反向作用力，也能在一定程度上阻挡加工时的切屑飞溅到螺杆传动部位，减少切屑进入螺纹配合面造成的传动卡滞、螺纹磨损问题。从安装尺寸来看，虎钳整体长度适配常规小型工作台的安装空间，底部安装孔的孔距符合通用工装的安装标准，可直接替换同规格的老式台虎钳，不需要重新在工作台上打孔，降低设备更新的改造成本。钳身的导轨面采用平面配合结构，相比燕尾槽导轨更容易清理切屑，加工完成后只需要用毛刷清扫导轨面的切屑即可，不会出现切屑卡在导轨缝隙里导致活动钳身移动卡涩的问题，非常适合加工环境相对简陋、日常清洁维护条件有限的加工场景使用。
