多关节工业机械臂本体结构设计

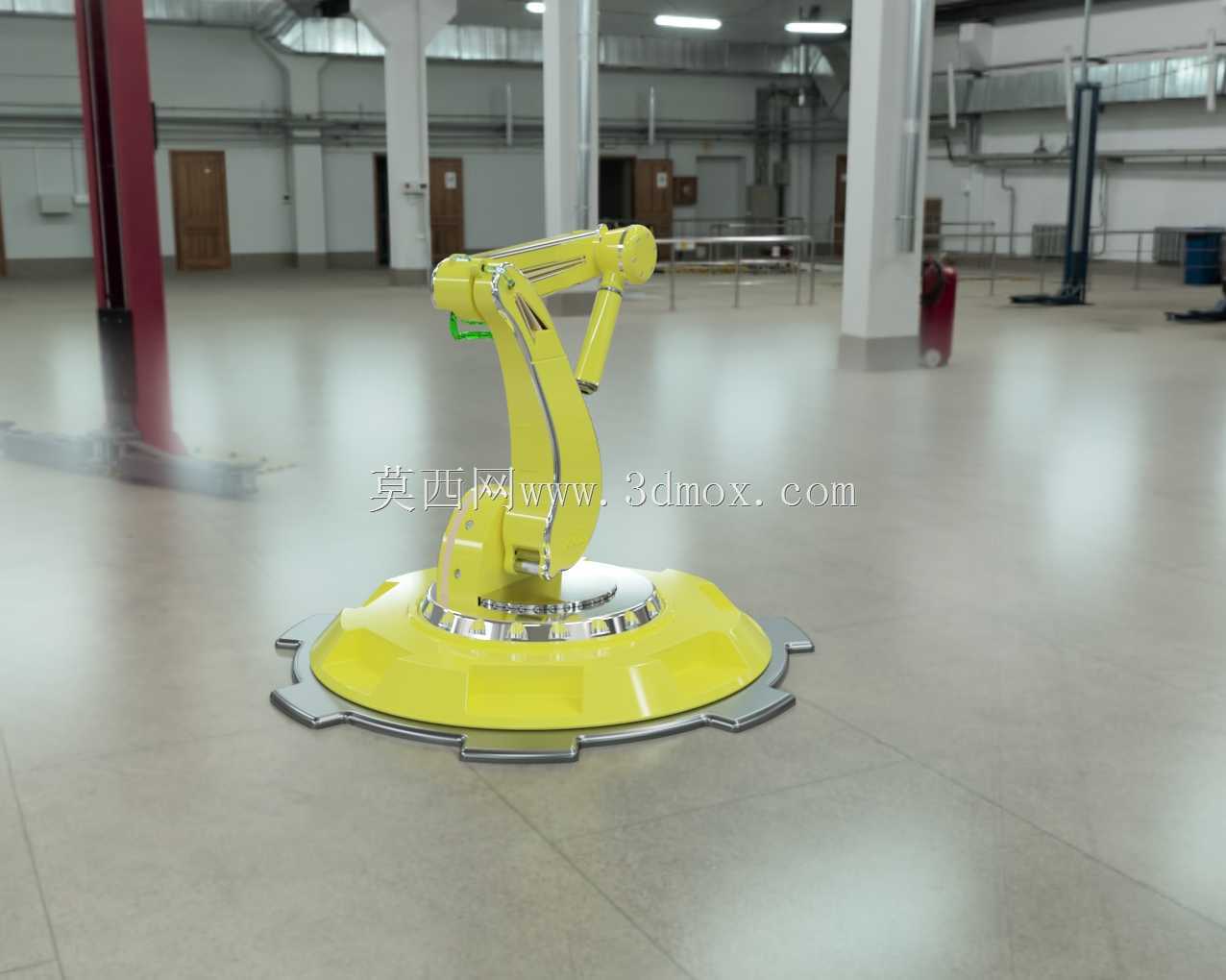

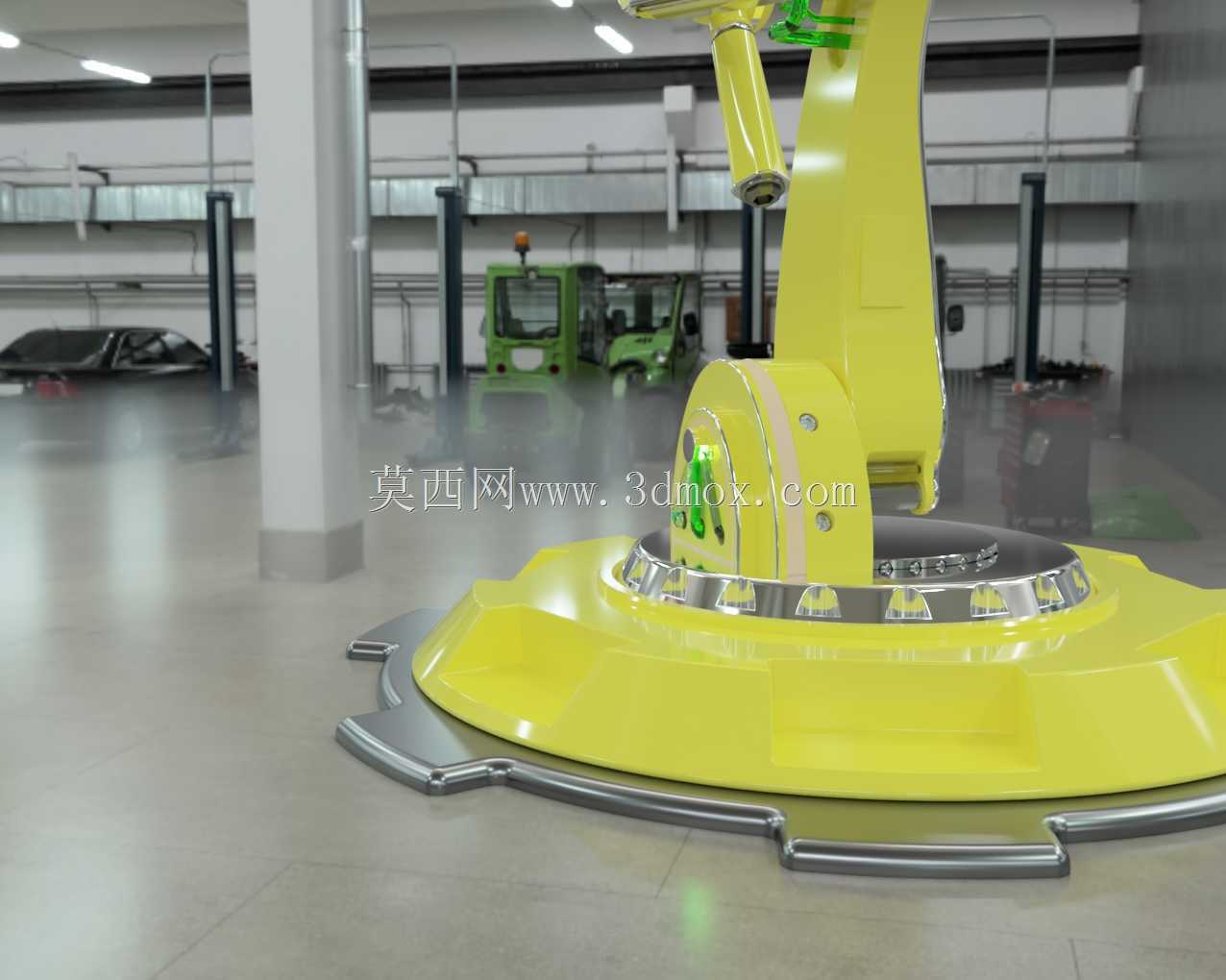

　　这款多关节机械臂的结构设计，首先要匹配车间内常见的工位布局需求，不管是机床上下料工位的工件转运、装配线的零部件拾取定位，还是喷涂、焊接工位的末端执行器搭载，都需要在结构层面预留足够的适配空间。从实际落地的安装边界来看，底座采用了带多向定位凸耳的圆盘式结构，安装孔位沿底座外圈均匀分布，适配车间内常见的铸铁安装平台、流水线侧装支架的固定孔距，不需要额外制作过渡转接板就能完成固定，底座内部预留了旋转支承的安装腔，同时给伺服电机、谐波减速器的布线留出了环形走线槽，避免臂体大角度回转时线缆出现拉扯、磨损的问题。

　　臂体的分段设计参考了实际作业的 reach 需求，大臂与小臂的长度比例经过反复校核，在水平伸展状态下末端的最大作业半径能够覆盖常规工位的上下料范围，同时不会因为臂长过长导致末端负载时的刚性不足。关节处的铰接结构采用了内嵌式的传动件安装位，将减速器输出端与臂体连接法兰做了一体化设计，减少了多余的连接紧固件，既降低了关节处的装配累积误差，也能避免车间内的切削液、焊接飞溅进入传动腔，日常维护时只需要拆开关节处的密封端盖就能完成润滑脂加注，不需要整体拆解臂段。

　　从功能特性上看，各关节的转动角度范围做了机械硬限位设计，在关节铰接处预留了限位块安装槽，可根据实际工位的干涉情况调整限位块的位置，避免调试过程中臂体碰撞周边设备。臂体本身采用了箱型的轻量化结构设计，外壁做了加强筋布局，在保证整体刚性的前提下降低了运动部件的自重，能够提升关节驱动的响应速度，减少高速启停时的惯性冲击。末端的法兰接口采用了通用的工业机械臂末端安装尺寸，能够快速适配夹爪、焊枪、吸盘等不同类型的末端执行器，法兰内部预留了气路、电路的穿线孔，不需要在臂体外额外走拖链，让整体外观更整洁，也降低了外部管线被工件勾挂的风险。

　　设计过程中优先考虑了车间实际使用的可靠性，底座的旋转支承选用了交叉滚子结构，能够同时承受轴向、径向的倾覆力矩，就算是在悬臂满载的状态下，底座也不会出现明显的形变，保证重复定位的精度。臂段的连接螺栓全部采用内六角圆柱头螺钉，沉头安装后不会突出臂体表面，避免臂体运动时和周边的防护栏、工装夹具发生刮蹭。关节处的密封采用了双唇形密封圈，能够适配车间内多粉尘、多油污的环境，延长内部传动件的使用寿命。

　　在安装尺寸的校核上，底座的整体高度控制在常规设备安装的预留高度范围内，不会因为底座过高导致整体重心上移，提升了设备运行时的稳定性。臂体折叠状态下的整体占地尺寸较小，就算是在空间紧凑的机加工车间内，也能在两台机床之间的空隙完成安装，不需要对现有车间布局做大规模调整。各关节的驱动元件安装位都做了定位止口设计，装配时不需要反复找正就能保证传动的同轴度，降低了现场装配的难度，也减少了后续运行时因为同轴度不足导致的振动、噪音问题。
