树莓派用5英寸DSI电容触控显示模组

项目分类:显示屏 发布时间:2021-12-19 ID:461122
  • 树莓派用5英寸DSI电容触控显示模组
  • 树莓派用5英寸DSI电容触控显示模组

  在嵌入式开发、小型智能终端搭建、教学实验设备集成这类场景里,显示与触控交互的硬件选型往往要兼顾接口兼容性、安装空间占用、驱动适配成本几个核心维度,这款适配树莓派的5英寸DSI电容触控显示模组,就是针对这类紧凑集成场景设计的硬件单元。从实际使用逻辑来看,它不需要额外部署复杂的驱动链路,通过DSI连接器直接和树莓派主板的对应接口对接就能完成信号传输,电容式触控的交互逻辑和日常消费类电子设备的触控操作习惯一致,不需要额外的操作学习成本,不管是做嵌入式人机交互界面的原型验证,还是小型智能设备的终端显示,都能省去不少外设适配的工作量。

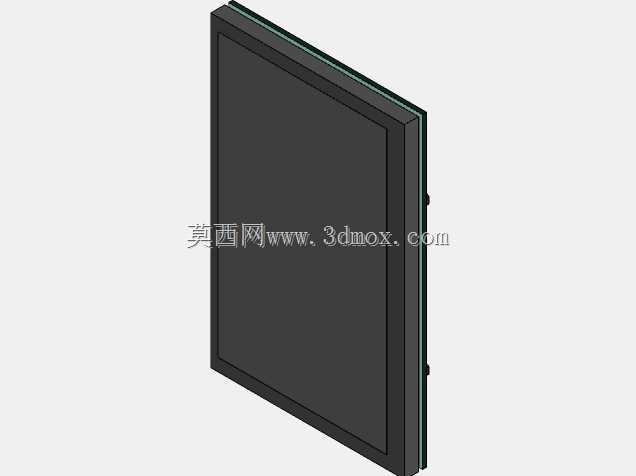

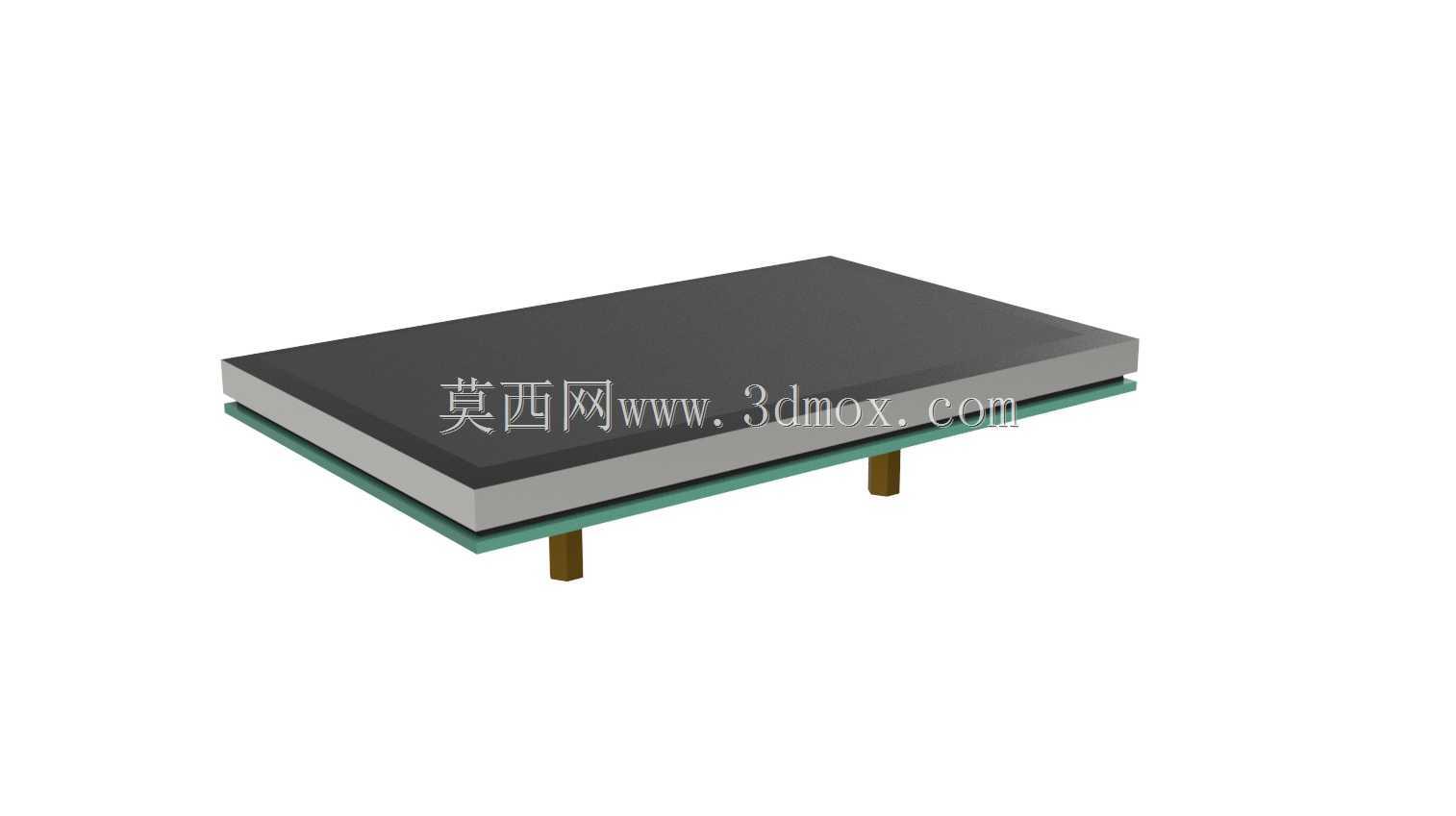

  从结构设计的角度看,这款显示模组采用分层堆叠的结构形式,最上层是触控感应与显示面板的复合层,边缘做了窄边的封装处理,尽可能压缩非显示区域的占比,在有限的外形尺寸下最大化有效显示面积。物理分辨率为800*480,这个参数对于5英寸的显示尺寸来说,像素密度足够满足嵌入式界面的文字、图标、简单数据曲线的显示需求,不会出现明显的颗粒感影响信息读取。模组下方的PCB承载层负责信号转接与触控、显示信号的处理,底部伸出的两个支撑柱是安装定位结构,在做设备集成的时候,这两个柱体可以直接卡入或者锁附在设备壳体的对应安装位上,不需要额外设计复杂的固定支架,能减少结构件的设计与加工成本。

  做结构集成的时候需要注意几个安装边界:首先是模组的整体厚度,分层堆叠后的总厚度要在壳体设计时预留足够的容纳空间,避免面板和壳体内部的其他元器件产生干涉;其次是DSI排线的出线位置,要在壳体对应位置预留排线走线路径,同时要注意排线的弯折半径不能过小,避免长期使用后排线内部线芯断裂导致信号传输故障;另外底部的支撑柱除了定位作用,也承担了一部分模组的承重,安装时不要在显示面板表面施加过大的局部压力,避免压损液晶层或者触控感应层。

  从功能特性上看,它属于即插即用型的外设单元,不需要额外外接供电线路,DSI接口在传输显示信号的同时也能完成触控信号的传输与模组供电,能减少设备内部的走线数量,对于内部空间紧张的小型嵌入式设备来说,这点优势非常明显。电容触控的方案相比传统的电阻触控,透光率更高,显示效果更通透,触控操作只需要手指轻触就能响应,不需要施加额外的按压力,长期使用的损耗也更小,适合需要频繁触控操作的交互场景。在工业类小型控制终端、学生电子设计竞赛作品、桌面级小型智能助手这类项目里,这款显示模组可以直接作为人机交互的核心窗口,不需要开发者从屏幕驱动、触控校准这类底层工作开始开发,能大幅缩短项目的开发周期。

  建模还原这款模组的时候,要重点还原几个关键结构特征:一是显示面板的边缘倒角与分层的厚度差,不同结构层的材质表现要做区分,显示面是光滑的玻璃质感,中间的PCB层是哑光的电路板质感,底部的支撑柱是硬质塑料的质感;二是DSI接口的位置与接口尺寸,这个部分是和主板对接的关键结构,尺寸偏差会直接影响实际装配的干涉检查结果;三是底部支撑柱的高度与直径,安装定位的尺寸公差要控制在合理范围内,保证虚拟装配的时候能准确模拟实际安装的配合状态。在做整机装配仿真的时候,可以直接调用这个模型和树莓派主板模型做配合检查,验证壳体设计的空间是否足够,排线走线路径是否合理,提前发现结构干涉的问题,减少实际打样后的修改成本。
