HTU21D温湿度传感器转接分接板结构

　　在工业环境温湿度采集、小型物联网终端搭建、实验室测试台架搭建这类场景里，传感器的引脚适配一直是结构设计里容易被忽略但影响装配效率的环节，HTU21D作为常用的数字温湿度传感元件，本身封装尺寸小、引脚间距窄，直接焊接到主控板上不仅返修难度大，还容易在焊接过程中因热传导损坏传感元件的感湿层，这款分接板的设计就是为了解决这类实际装配痛点。从结构上看，板体采用标准FR-4环氧玻纤基材，整体为矩形薄板结构，板上预留两个对称的圆形安装通孔，孔径适配M2规格的螺丝固定，安装孔中心距经过校准，既可以直接通过铜柱固定在标准洞洞板上，也能配合塑料隔离柱安装在密闭设备壳体内的预留工位，不会和周边的电容、接线端子等元器件产生结构干涉。

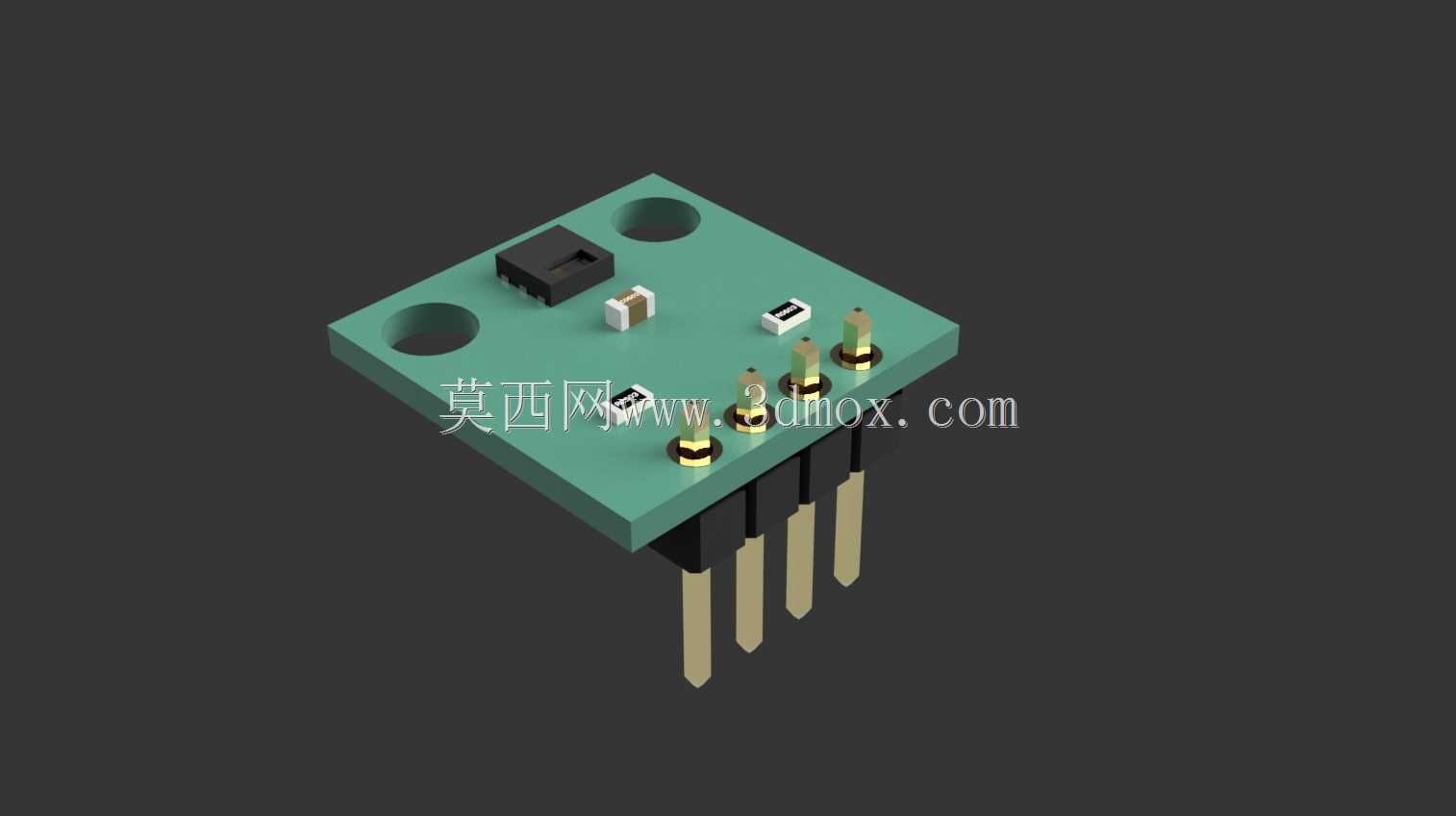

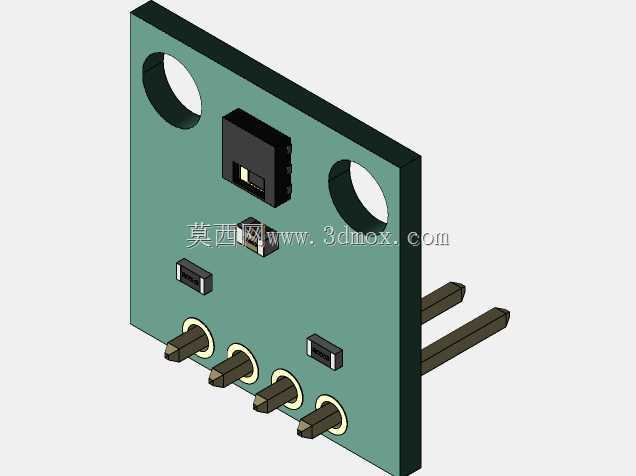

　　板载元件布局遵循信号最短路径原则，HTU21D传感芯片布置在板体靠外侧的区域，预留了足够的空气流通空间，避免板上其他发热元件的温度辐射影响温湿度采集精度，芯片周边配套的去耦电容、上拉电阻都采用贴片封装，贴装位置避开安装孔和直插引脚的焊盘区域，焊接时不会出现连锡、元件干涉的问题。直插引出端采用标准2.54mm间距排针，共四个引脚，分别对应电源、地、数据时钟、数据信号，和市面上通用的杜邦线、面包板接口完全兼容，不需要额外定制转接线缆，在原型验证阶段可以直接插拔接线，大幅缩短调试周期。设计过程中充分考虑了不同应用场景的安装边界，板体边缘到元件焊盘的距离保留了足够的爬电距离，满足低压直流供电场景下的绝缘要求，板体厚度采用常规1.6mm规格，

　　既保证了排针焊接后的结构强度，又不会因为板体过厚占用过多的设备内部堆叠空间，传感芯片上方没有设计遮挡结构，保证空气可以自由接触感湿面，避免局部闷湿导致的采集数据偏差。在实际设备集成时，这款分接板可以直接作为传感单元的载板，不需要额外设计传感器的固定结构，只需要通过两个安装孔将板体固定在设备内空气流通的位置，再通过排针或者焊接导线连接到主控板的对应IO口即可，相比直接将裸芯片焊接在主控板上的方案，后期如果传感器出现漂移或者损坏，只需要更换整块分接板，不需要拆动主控板上的其他元器件，大幅降低售后维护的拆装难度。针对小型手持检测设备的应用场景，板体的外形尺寸做了紧凑化处理，整体长宽控制在极小范围内，

　　可以嵌入到手持设备的手柄或者检测探头内部，排针的长度也可以根据实际壳体的堆叠高度裁剪，不会出现引脚顶到壳体的问题，板上的丝印标注清晰对应每个引脚的功能，装配时不需要反复查阅原理图就能完成接线，减少生产环节的接线错误率。在工业控制柜内的温湿度监测场景下，这款分接板可以配合导轨安装的端子台使用，通过短导线将排针信号接到端子台上，不需要将传感器直接焊接在控制主板上，避免柜内大功率元件的电磁干扰影响传感信号的稳定性，板体的安装孔也可以配合扎带直接固定在柜内的走线槽旁，适配柜内灵活的安装位置需求，不需要预留专门的大尺寸安装位。
