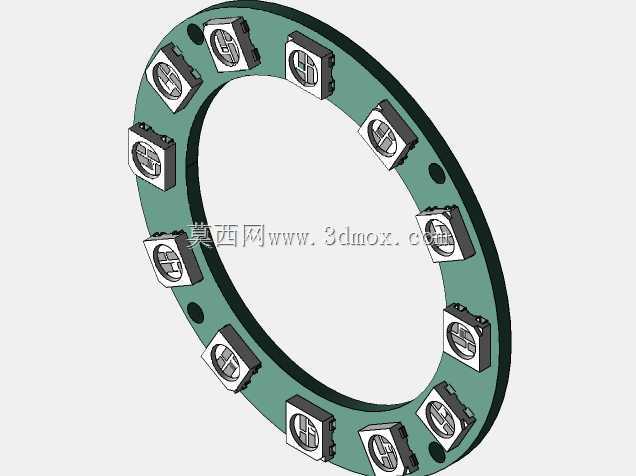

外径50mm十二位WS2812环形灯板结构

　　在小型智能设备的视觉补光、状态指示类结构设计中，环形排布的集成LED组件是非常常见的选型方向，这款外径控制在50mm的十二灯位WS2812环形结构，就是针对小尺寸安装空间做的适配设计。从实际落地场景来看，这类环形灯板最常出现在桌面小型视觉检测工位的同轴补光位、智能交互终端的环形状态指示区、小型航模的航向标识灯组、DIY智能音箱的拾音氛围灯结构里，因为灯珠沿圆周均匀排布，发光角度没有明显死角，不管是做中心区域的均匀补光，还是做环形跑马、分段色彩指示，都能获得非常规整的视觉效果。

　　设计这款结构的时候，首先要卡准的就是安装边界尺寸，整体外径严格控制在50mm，内圈预留的通孔直径要匹配常见的M12镜头、旋钮轴或者走线通道，不会和中心穿过的其他结构产生干涉。灯板基材选用常规的FR-4环氧板，厚度控制在1.6mm，刚好适配市面上通用的WS2812贴片灯珠的焊接公差，板体上均匀分布的12个安装定位孔，孔位和灯珠的排布角度完全对齐，每个孔位对应一颗灯珠的安装基准，不管是用M2螺丝直接锁附固定，还是用双面背胶粘贴，都能保证灯板的同轴度误差控制在0.1mm以内，不会出现发光圈偏心的问题。

　　灯珠的排布做了等角度均分设计，12颗灯珠沿圆周每30度布置一颗，每颗灯珠的焊接焊盘都做了加宽处理，一方面是降低手工焊接或者回流焊时的连锡风险，另一方面也能提升灯珠工作时的散热效率，毕竟WS2812是集成了控制芯片的LED灯珠，长时间全功率点亮时会有一定的发热，加宽的铜箔焊盘可以把热量快速传导到整个板体，避免局部灯珠因为过热出现色偏或者寿命缩短的问题。板体的边缘做了R0.5的圆角处理，没有尖锐的毛刺，在安装到薄壁外壳结构里的时候，不会刮伤外壳内壁或者周边的走线绝缘层。

　　从功能适配的角度来说，这个环形结构的供电和信号走线都布置在板体的内侧边缘，不会从外圈走线占用外部安装空间，信号输入端和输出端的焊盘预留了足够的上锡位置，既可以直接焊接导线做固定连接，也可以插接1.25mm间距的接插件做可拆卸连接，适配不同的装配需求。考虑到部分场景会在灯板表面加磨砂扩散罩，板体的外圈直径和扩散罩的内圈做了0.2mm的间隙配合，扩散罩扣装之后不会挤压到灯珠表面，同时能把每颗灯珠的点光源柔化成均匀的环形面光源，不会出现明显的灯珠颗粒感。

　　在实际选型适配的时候，这个尺寸的灯环刚好可以嵌入到直径52mm的圆形安装槽内，槽深只要预留3mm就可以容纳灯板加上扩散罩的整体厚度，不需要额外占用过多的设备内部空间。和更大尺寸的环形灯板相比，50mm外径的规格不会因为尺寸过大导致设备整体造型臃肿，和更小尺寸的8灯位灯环相比，12颗灯珠的密度足够支撑更细腻的色彩变化效果，不管是做红黄绿三色的设备状态指示，还是做全彩的流水、呼吸灯效，都能满足常规的设计需求。另外板体上预留的两个定位小孔，除了锁附螺丝之外，还可以作为装配时的防呆定位，和安装基座上的定位柱配合，避免装配时灯板转动导致接线方向错位，提升批量装配的效率。
