外径66mm二十四位WS2812环形灯板结构

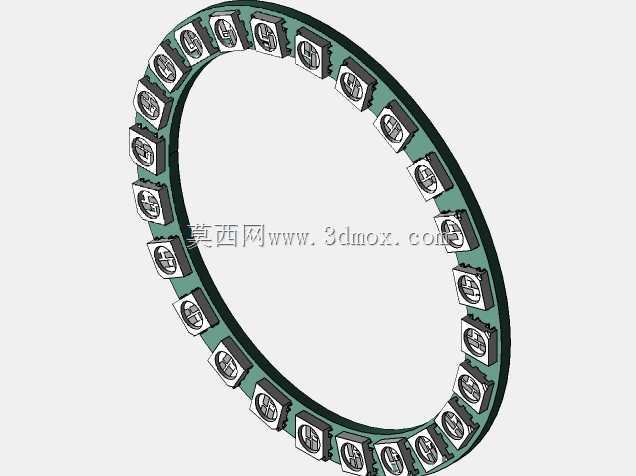

　　做嵌入式光源结构设计的时候，这类环形排布的贴片灯组是很常用的构件，尤其是需要均匀环形补光的场景，比如机器视觉的环形检测工位、小型设备的状态指示环、桌面氛围灯的内置光源、智能旋钮的背光组件，都会用到这类环形排布的集成灯珠结构。这次的这个环形灯组，外径控制在66mm，整圈排布24颗WS2812B灯珠，这个数量的排布刚好能在66mm的外径下，让相邻灯珠的间距保持在合理范围，既不会因为灯珠过密导致布线空间不足、散热压力过大，也不会因为灯珠间距太大出现发光断点，整圈点亮的时候光晕过渡更均匀。

　　从结构设计的角度看，这个环形构件的基底做了等宽的环形带设计，每个灯珠的安装位都做了定位卡槽，贴片的时候能快速对齐焊盘，不用额外做治具定位就能保证每颗灯珠的径向角度一致，避免出现灯珠歪扭导致的出光方向偏差。灯珠的排布是沿环形基底的圆周等角度均分，24颗的数量刚好对应15度的角间距，这个角度下如果做逐点流水灯效，动态过渡的流畅度刚好能满足多数消费类电子和小型工业设备的指示需求，不会因为角间距太大出现跳变的顿挫感。

　　安装边界上，这个环形结构的内圈预留了足够的穿线和避让空间，中间的空心区域可以穿过设备的转轴、旋钮杆或者走线，不用额外在灯板上开避让缺口，适配很多中心有贯穿结构的安装场景。基底的厚度控制得比较薄，整体安装的时候不会占用太多轴向空间，适合在紧凑的设备内腔里布置，比如小型视觉检测相机的前端补光环，安装在镜头外圈的时候，薄型的基底不会遮挡镜头视场角，也不会增加镜头端的额外负重。

　　实际选型的时候要注意，这类环形灯组的安装固定方式，一般是在环形基底上预留几个对称的定位孔，或者用背胶直接贴合在安装面上，这个结构的环形带宽度刚好能容纳WS2812B的焊盘和走线，每颗灯珠的信号线走串联路径，从第一颗灯珠的信号输入到最后一颗的信号输出，走线沿环向布置，不会出现跨线的情况，生产的时候贴片工艺难度低，良率更容易控制。

　　从功能特性来说，WS2812B本身是集成了控制电路和发光芯片的贴片灯，单颗就能实现256级亮度的三原色控制，整环24颗的配置可以实现全彩的流水、呼吸、定点指示等效果，用在设备状态提示的时候，可以通过不同的颜色和动态效果区分设备的运行、待机、故障等不同状态，比传统的单色指示灯传递的信息更丰富。在机器视觉补光的场景里，这种环形排布的光源可以从各个角度均匀打光，减少被检测物体表面的反光阴影，尤其是检测环形工件表面缺陷的时候，66mm外径的尺寸刚好适配多数小尺寸零件的检测工位，工作距离在10-30mm的时候，光照均匀度能达到比较理想的状态。

　　设计这类环形灯结构的时候，还要考虑散热的问题，24颗灯珠如果全功率点亮，整环的发热虽然不算大，但环形基底的材质如果选用常规FR4玻纤板，本身的散热能力足够支撑长时间低功率运行，如果是需要长时间高亮度点亮的场景，可以在基底背面贴一圈薄铝箔辅助散热，不用额外增加散热结构就能满足温升要求。另外灯珠的焊接位做了阻焊层的开窗对齐，每个灯珠的焊盘大小一致，回流焊的时候锡量均匀，不会出现虚焊或者灯珠偏移的问题，适合批量生产的工艺要求。

　　在实际装配场景里，这个环形灯的外边缘做了微小的倒角处理，装配的时候不会刮伤相邻的结构件，也方便嵌入到预先开好的环形安装槽里，安装槽的内径只要比灯环外径大0.1-0.2mm的间隙，就能轻松放进去，不会出现卡滞的情况。内圈的边缘同样做了倒角处理，穿过中心的转轴或者线材的时候，不会被板边的毛刺刮破绝缘层，提升装配的安全性。
