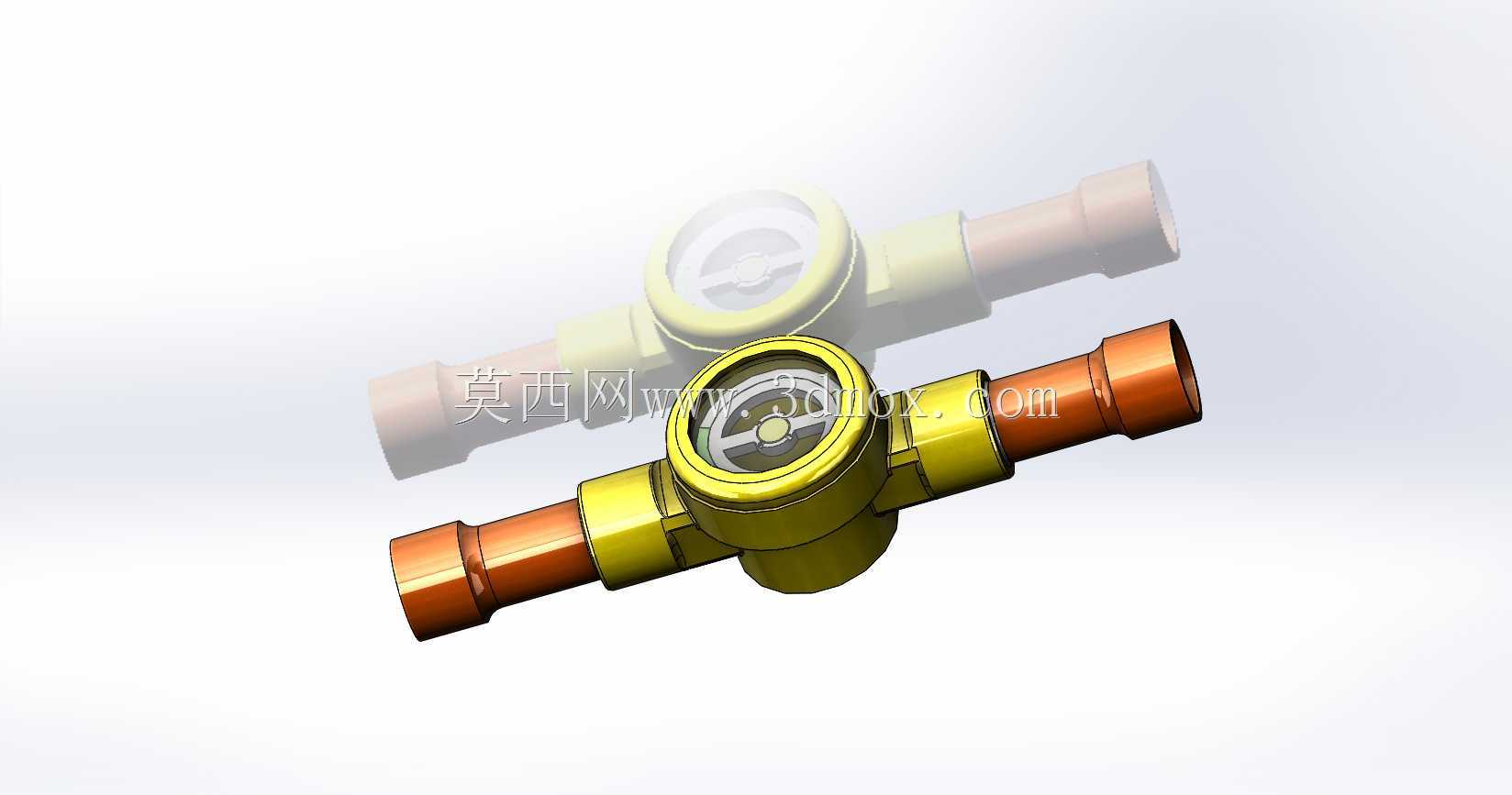

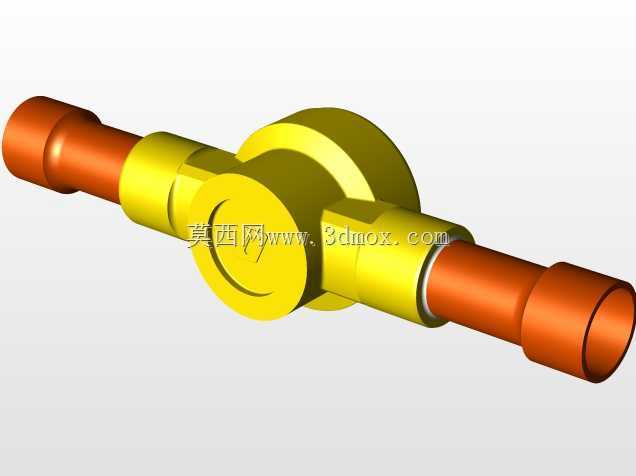

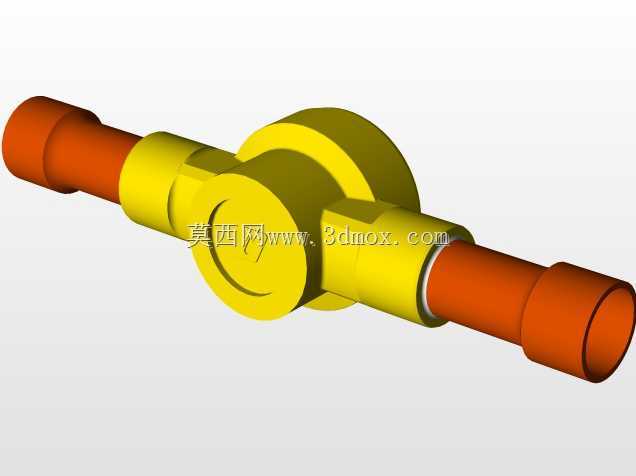

黄铜视液镜制冷管路截止控制阀结构

　　这款阀件主要面向商用制冷、小型工业冷水机组、冷冻式干燥机的冷媒管路场景设计，核心作用是在系统检修、部件更换时截断管路冷媒通路，同时顶部集成的透明视窗可直接观测管路内冷媒的流动状态、是否存在气泡，以此判断系统冷媒充注量是否达标、干燥过滤器是否存在堵塞征兆，省去外接压力表组排查的繁琐步骤。从结构设计逻辑来看，主体采用锻造黄铜一体成型的腔体结构，避免多段拼接带来的焊缝泄漏风险，黄铜材质本身与R22、R410A、R134a等常用冷媒的兼容性较好，同时具备不错的抗应力腐蚀能力，适配制冷系统长期运行时的温度交变工况，常规工作温度区间可覆盖-40℃到120℃，满足绝大多数中低温制冷场景的使用要求。两端采用硬插接式紫铜连接管，

　　与阀体结合部位采用台阶式过盈配合再加高温钎焊的密封结构，紫铜连接管的外径尺寸匹配行业通用的制冷铜管规格，现场安装时直接与系统管路同径铜管对接钎焊即可，不需要额外加工转接头，能有效减少管路接点数量，降低潜在泄漏点。顶部的视窗采用高强度钢化玻璃与阀体压合密封，玻璃与黄铜阀体之间设置耐冷媒橡胶密封圈，可承受系统运行时的最高3.5MPa工作压力，视窗内侧做了防雾涂层处理，避免低温工况下玻璃内壁结露凝霜遮挡观测视线，手轮采用防滑滚花结构，操作时不需要额外工具，徒手即可完成启闭操作，手轮与阀杆之间设置防松卡簧，避免多次操作后手轮脱落，阀杆部位采用双重O型圈密封结构，相比单密封圈结构，在阀杆长期旋转磨损后仍能保持可靠密封，

　　减少阀杆处冷媒泄漏的概率。设计过程中重点控制了阀体的流道尺寸，流道内径与连接管内径保持一致，没有突兀的变径结构，最大程度降低阀件本身对冷媒流动的阻力，避免阀件处产生不必要的压降影响系统制冷效率，整体安装长度控制在适配紧凑式制冷机组的布局要求，阀体中心高度与同通径的常规截止阀保持一致，现场替换原有阀件时不需要调整管路走向，可直接替换安装。手轮的操作扭矩经过优化，全开到全关的旋转圈数控制在2.5圈，既保证截止时的密封比压足够，又不会因为圈数过多影响检修操作效率，阀体下部没有突出的排污结构，可适配水平、垂直等多种管路安装方向，不会因为安装方向问题出现积液影响视窗观测。在细节处理上，连接管端部做了预倒角处理，现场钎焊时更容易均匀上锡，减少焊接虚堵的风险，视窗外圈设置了防护凸台，避免安装、运输过程中硬物磕碰钢化玻璃导致开裂，阀体内腔做了去毛刺抛丸处理，避免加工残留的铜屑进入制冷系统，堵塞毛细管或者膨胀阀等精密节流部件。
