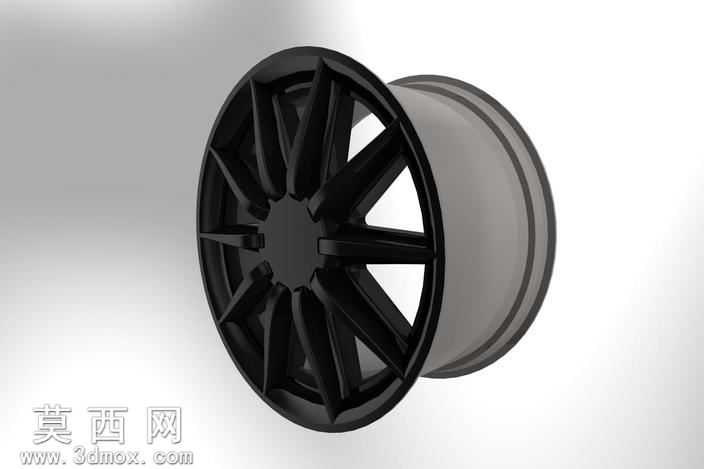

黑色多辐条运动款汽车轮毂三维设计

本作品为运动风格汽车轮辋轮毂的三维数字化设计成果，建模阶段采用Creo参数化设计逻辑搭建全参数化特征结构，从轮辋基体的回转特征开始构建，先通过旋转命令生成轮辋的筒状基础轮廓，精准还原轮辋与轮胎配合的胎圈座、轮缘、槽底等标准结构尺寸，保证轮辋部分的曲面过渡顺滑，壁厚均匀符合汽车轮毂的结构强度要求。轮辐部分采用对称式多辐条设计，先绘制单根辐条的草绘截面，通过拉伸、拔模、倒圆角命令生成单根辐条的基础形态，再通过圆周阵列命令完成全部辐条的均匀排布，每根辐条从中心轮毂盖安装位向外延伸至轮辋边缘，辐条表面做了渐变式的曲面过渡，边缘做了小半径倒圆角处理，既降低应力集中风险，也强化了视觉上的运动质感。中心安装位预留了轮毂盖装配槽、螺栓孔安装位的结构特征，所有安装孔的位置度、孔径尺寸都按照常规乘用车轮毂的装配标准做参数化约束，可通过调整参数快速适配不同孔距的车型需求。材质与渲染阶段，为轮毂整体赋予哑光黑色金属材质，调整材质的粗糙度、金属度参数模拟哑光烤漆的细腻质感，轮辋的金属基体部分调整为半哑光的银灰色金属质感，与黑色辐条形成视觉层次区分，渲染时采用三点布光方案，主光源从侧上方打亮轮毂的辐条立体结构，辅光源补亮暗部避免死黑，轮廓光勾勒轮辋的边缘形态，最终呈现出轮毂的立体结构与材质质感。设计思路上偏向运动改装风格，多辐条的结构在视觉上更具张力，同时辐条的排布充分考虑了刹车系统的散热空间，辐条之间的镂空区域足够大，能够满足行驶过程中刹车卡钳、刹车盘的通风散热需求，整体结构在保证外观视觉效果的同时，兼顾了轮毂作为汽车安全部件的结构合理性，所有曲面都经过连续性检查，没有破面、尖角等建模缺陷，可直接用于后续的结构仿真、3D打印验证或者改装方案的效果展示。
