750千瓦数据中心HPC电容冷却集成装置

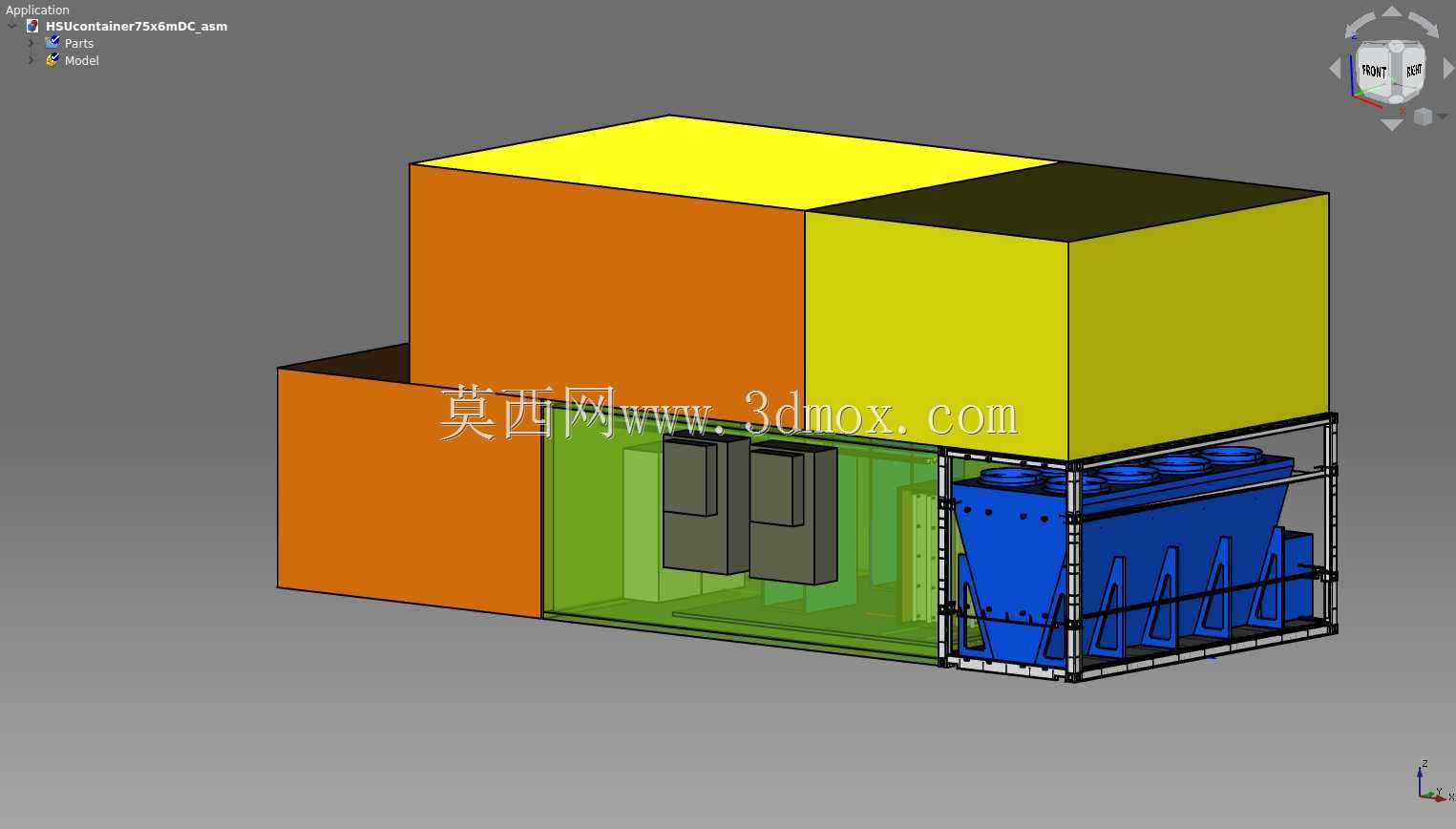

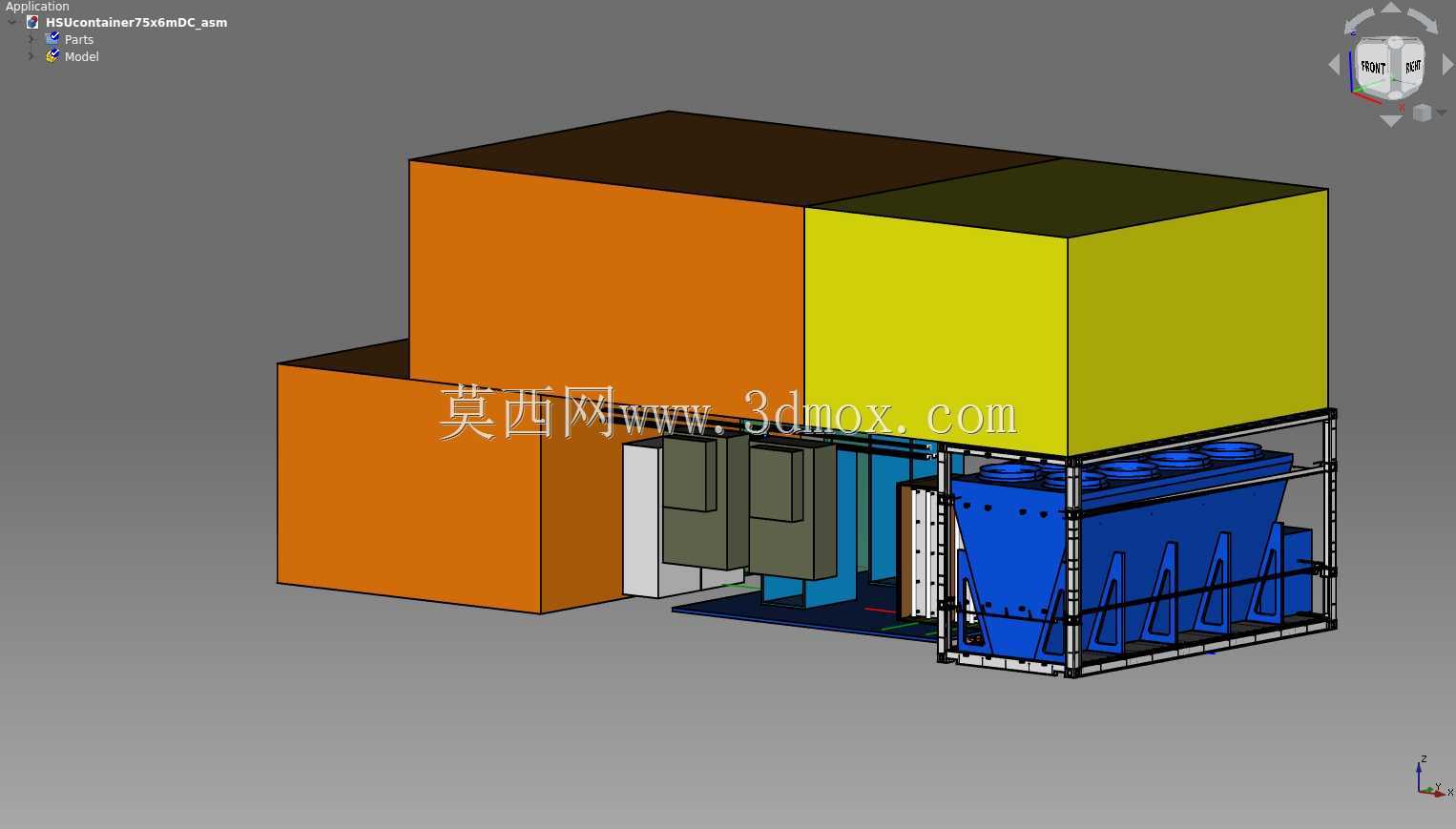

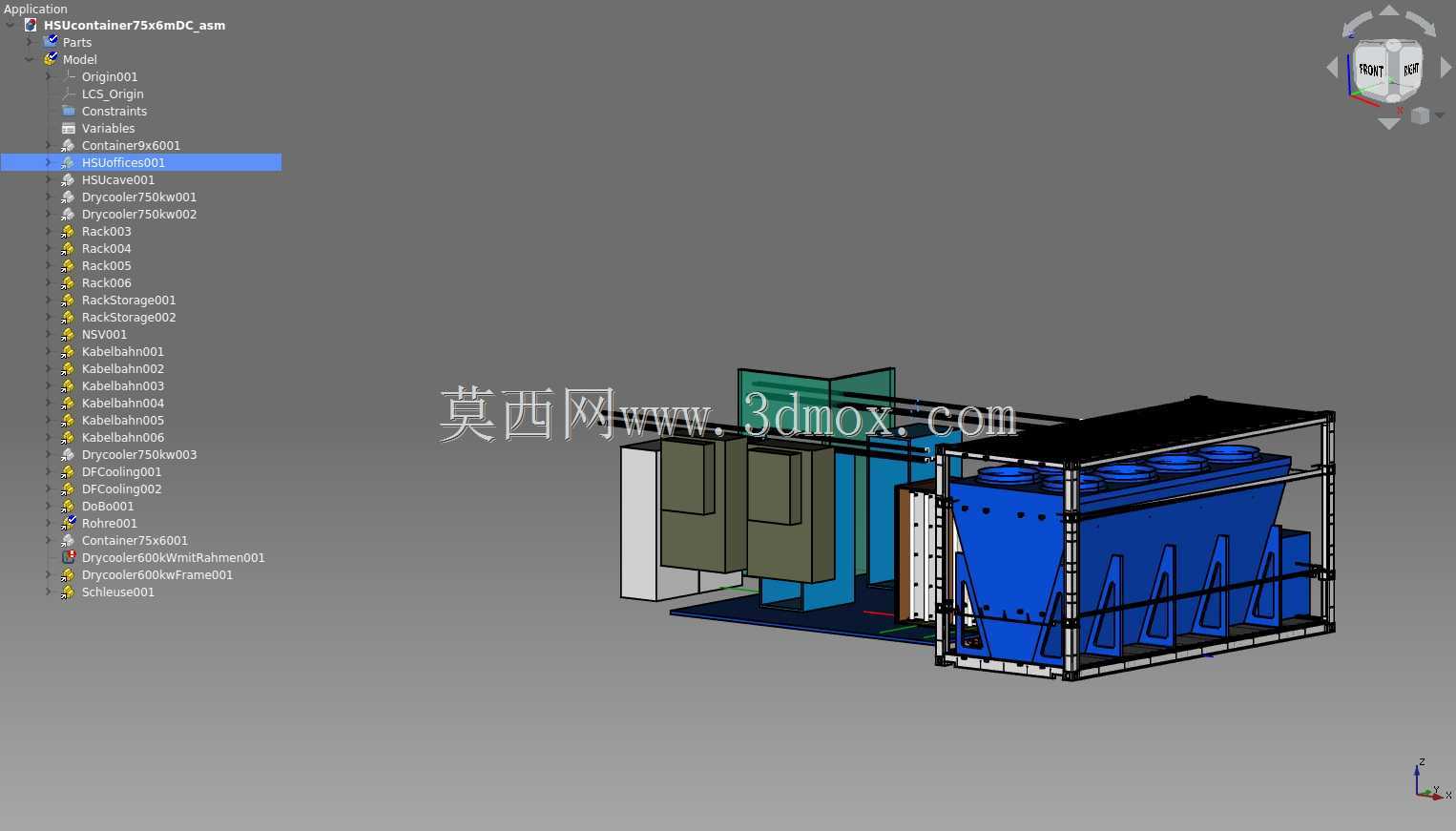

　　在超算中心、高密度算力集群的部署场景中，单柜功率密度持续攀升带来的散热瓶颈、配电单元与散热系统的空间挤占问题，一直是基础设施设计阶段需要优先攻克的核心难点，这套集成化的HPC电容配套装置，正是针对750千瓦级算力负载的配电、散热协同需求完成的结构整合设计。从实际落地的工况来看，这类装置主要服务于Walker pass架构的HPC模块化数据中心，核心作用是承载算力单元的电容配电组件，同时集成适配温水冷却回路的干式冷却单元，省去了传统数据中心配电间与冷源系统分散布置带来的管路损耗、空间浪费问题。整套装置采用分舱式的结构布局，一侧为封闭的电容设备舱，舱体内部预留了三组核心电容模组的安装位，侧边设置了竖向的管缆排布通道，可同时容纳动力电缆、

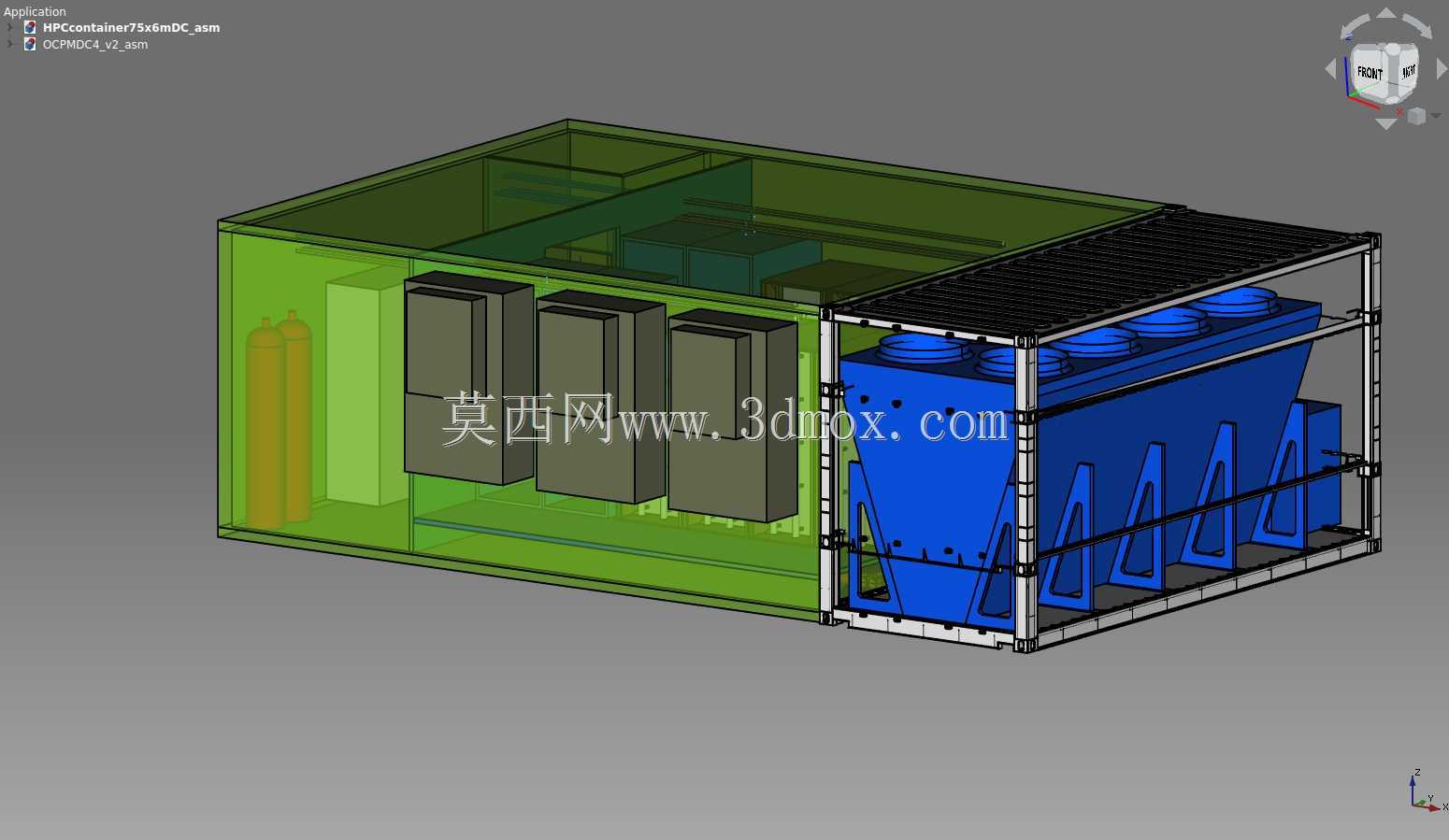

　　冷却支管、信号控制线的分层敷设，舱体框架采用标准型材拼接成型，外壁的围护板材预留了快拆式检修口，日常运维时无需拆解整体框架即可完成内部电容模组的检测、更换作业。另一侧为集成式干式冷却器舱段，该舱段采用开放式框架设计，顶部预留了六组冷却风机的安装接口，下部为锥形的集流腔结构，冷却回路的供回水管路从舱体底部接入，与电容舱引出的冷却支管通过快装接头连通，形成闭式的温水循环回路，这种设计将冷却器的换热面与电容模组的发热面距离压缩到最短，大幅降低了冷却介质在输送过程中的冷量损耗，相比传统分散式布置的冷源系统，循环管路长度可缩短60%以上，对应的泵组功耗也能得到有效控制。设计阶段充分考虑了ISO容器的运输与安装边界，

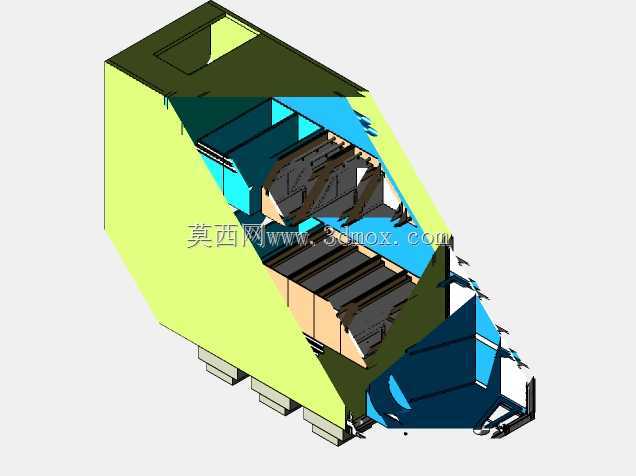

　　整套装置的外轮廓尺寸完全匹配标准集装箱的内部装载限值，可在工厂完成整体预制、管路打压测试、电气接线调试后，直接通过标准集装箱运输到算力部署现场，到场后仅需连接外部主供回水管路、高压进线电缆即可投入使用，现场安装周期相比传统分散式施工可缩短70%以上。舱体之间的隔断采用防火隔热板材制作，可避免冷却舱段的凝露风险影响电容设备的绝缘性能，电容舱内部设置了分层的安装导轨，电容模组可通过导轨滑入安装位，配合端部的锁紧机构完成固定，无需额外的焊接或打孔作业，适配不同规格电容模组的快速更换需求。冷却器舱段的锥形集流腔内部设置了多组导流板，可让进入集流腔的冷却介质均匀分配到每一组换热盘管中，避免出现偏流导致的局部换热效率下降问题，

　　顶部的风机采用下沉式安装设计，风机与框架之间设置了减震胶垫，可降低设备运行时的振动传递，避免振动传导到电容舱影响内部电气元件的连接可靠性。整套装置的底部设置了统一的承重底座，底座上预留了标准的叉车孔与吊装点，可适配叉车转运、吊车吊装等多种现场就位方式，底座的高度设置为150mm，既可以满足现场地面布线的走管需求，也能避免地面少量积水浸泡设备底部的管路与接线端子。在细节设计上，电容舱的侧壁设置了通风百叶与温湿度传感器安装位，可实时监测舱内的环境参数，当舱内湿度过高时可联动外部的排风装置进行换气，避免凝露引发的电气故障；冷却舱的侧边设置了检修爬梯与顶部防护栏杆，方便运维人员到达顶部完成风机的检修与更换作业，爬梯与栏杆均采用螺栓连接的方式固定在框架上，运输过程中可快速拆解，减少运输时的空间占用。从结构受力的角度来看，整套装置的框架采用型材焊接与螺栓拼接结合的方式，主承重梁的截面尺寸经过载荷校核，可同时承受内部电容模组、冷却器充水后的总重量，以及运输过程中的冲击载荷，避免长途运输后出现框架变形、管路错位的问题。
