工业设备用DDSCV型数控操作控制面板结构

　　在车间数控加工设备、自动化生产线工位的电控系统搭建中，操作面板是操作人员与设备控制系统交互的核心载体，这套DDSCV型控制面板的结构设计，完全围绕一线生产操作的实际使用习惯展开，没有多余的装饰性结构，所有布局都服务于操作效率与误触防控的需求。先从安装边界说起，这款面板采用嵌入式安装设计，整体为矩形薄板式结构，安装时需在电控柜门板或设备操作悬臂的安装面上开出对应尺寸的矩形嵌装孔，面板边缘预留了均匀分布的固定安装孔位，可通过螺丝直接压紧固定在安装面背面，安装后正面与安装面齐平，不会突出形成磕碰隐患，面板整体厚度控制在常规电控元件的适配范围内，背面预留的接线空间可兼容常规接线端子排与控制线的弯折半径，不需要额外拓展安装仓深度，适配市面上多数标准悬臂操作箱、立式电控柜的门板安装尺寸。

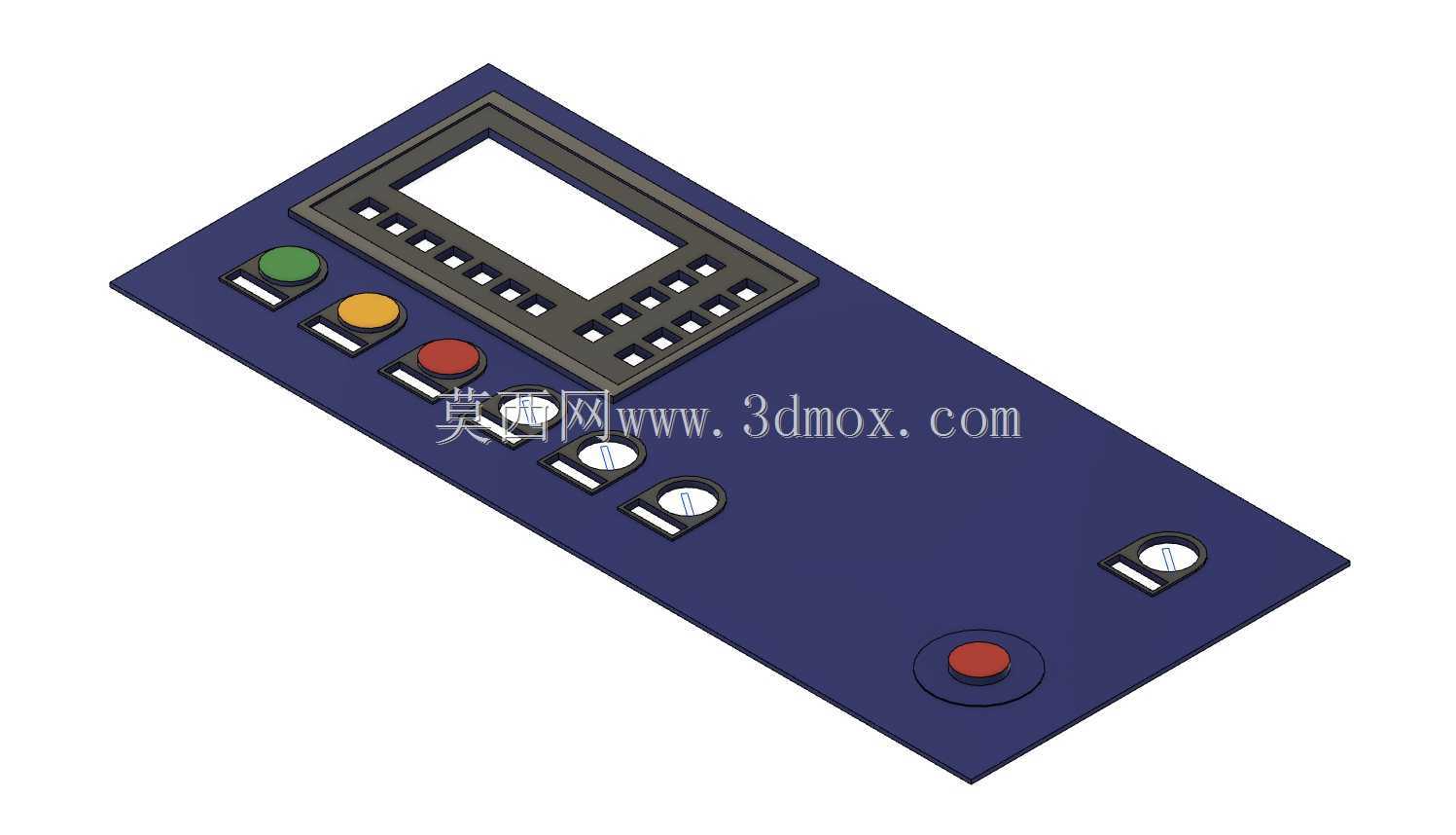

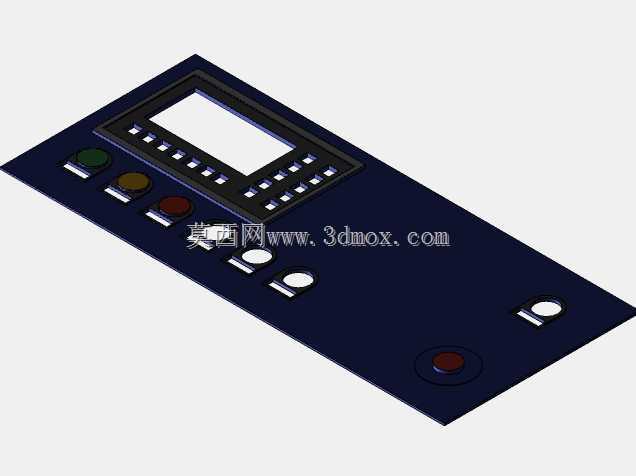

　　从功能布局来看，面板左上区域设置了嵌入式显示屏安装位，可适配常规尺寸的单色或小型彩色数控显示屏，屏幕下方排布了阵列式功能按键区，按键采用矩阵排列，对应参数设置、模式切换、坐标调整等常规数控操作功能，按键间距经过优化，操作人员佩戴常规劳保手套操作时也不会出现误按相邻按键的问题。屏幕左侧沿面板斜向排布了三个不同颜色的实体操作按钮，绿色对应启动、黄色对应暂停/复位、红色对应急停止之外的功能停止，三个按钮采用凸起式设计，表面做了防滑纹理，不同颜色的区分完全符合工业设备操作的色彩识别规范，操作人员不需要低头看标识，仅凭颜色和位置就能快速完成盲操作。面板中部偏下位置排布了三个旋钮式调节组件，对应进给倍率、主轴转速、模式切换等需要连续调节的功能，旋钮采用带刻度指示的结构，旋转阻尼适中，调节时的段落感清晰，可快速定位到需要的参数档位。面板右下角单独设置了一个带防护圈的红色急停按钮，按钮位置处于面板操作区的最远端，同时做了下沉式防护圈设计，既保证紧急情况下操作人员可以快速拍按，又能避免日常操作中误碰触发急停导致生产中断。

　　设计过程中充分考虑了车间环境的使用需求，面板整体采用平整的板式结构，表面没有多余的凹槽或缝隙，日常清理铁屑、切削液、灰尘时可以直接擦拭，不会有污物积存的死角；所有按键、旋钮、按钮的安装位都做了密封结构预留，安装对应元件后可达到常规工业环境的防护等级，适配机加工车间存在切削液飞溅、金属粉尘的使用场景。从交互逻辑的设计思路来看，所有高频操作的元件都布置在操作人员自然坐姿下右手可轻松覆盖的区域，显示屏位置处于操作人员的自然视线范围内，不需要过度抬头或低头就能查看设备运行参数，低频操作的调节旋钮布置在操作区中部，既不会干扰高频启停操作，又能在需要调节时快速触及。

　　这套面板结构可直接适配通用数控系统的IO接口布局，不需要额外改孔就能安装常规的数控系统显示与按键模块，也可以根据不同设备的控制需求调整按键、旋钮的功能定义，不管是用在数控车床、铣床等单机加工设备上，还是用在自动化生产线的工位控制站上，都能通过调整内部接线适配对应的控制逻辑，不需要重新设计面板结构。面板的基材选用常规冷轧钢板材质，表面做喷塑处理，耐磨耐油污，长期使用不会出现表面掉漆或磨损露底的问题，固定孔位的位置经过强度校核，安装后不会出现面板变形翘曲的问题，所有元件的安装位都预留了标准的安装卡扣或螺丝孔位，装配时不需要二次加工，直接将对应采购的标准按钮、旋钮、显示屏卡入或锁付即可，能大幅减少装配环节的加工工作量。

　　在实际设备改造场景中，这款面板的尺寸兼容性也足够强，很多老旧设备的电控面板老化损坏后，不需要重新制作整个操作箱，只需要将原有面板拆下，替换成这款结构的面板，就能快速完成操作部分的翻新，因为安装孔位与市面上多数老式数控面板的开孔尺寸接近，少量调整即可完成安装，能大幅降低设备改造的成本与停机时间。面板上的所有操作元件都选用工业级标准件，损坏后可以直接在市面上采购同规格备件更换，不需要定制特殊元件，后期维护成本极低。
