带电池仓LED背光三维石版展示盒结构

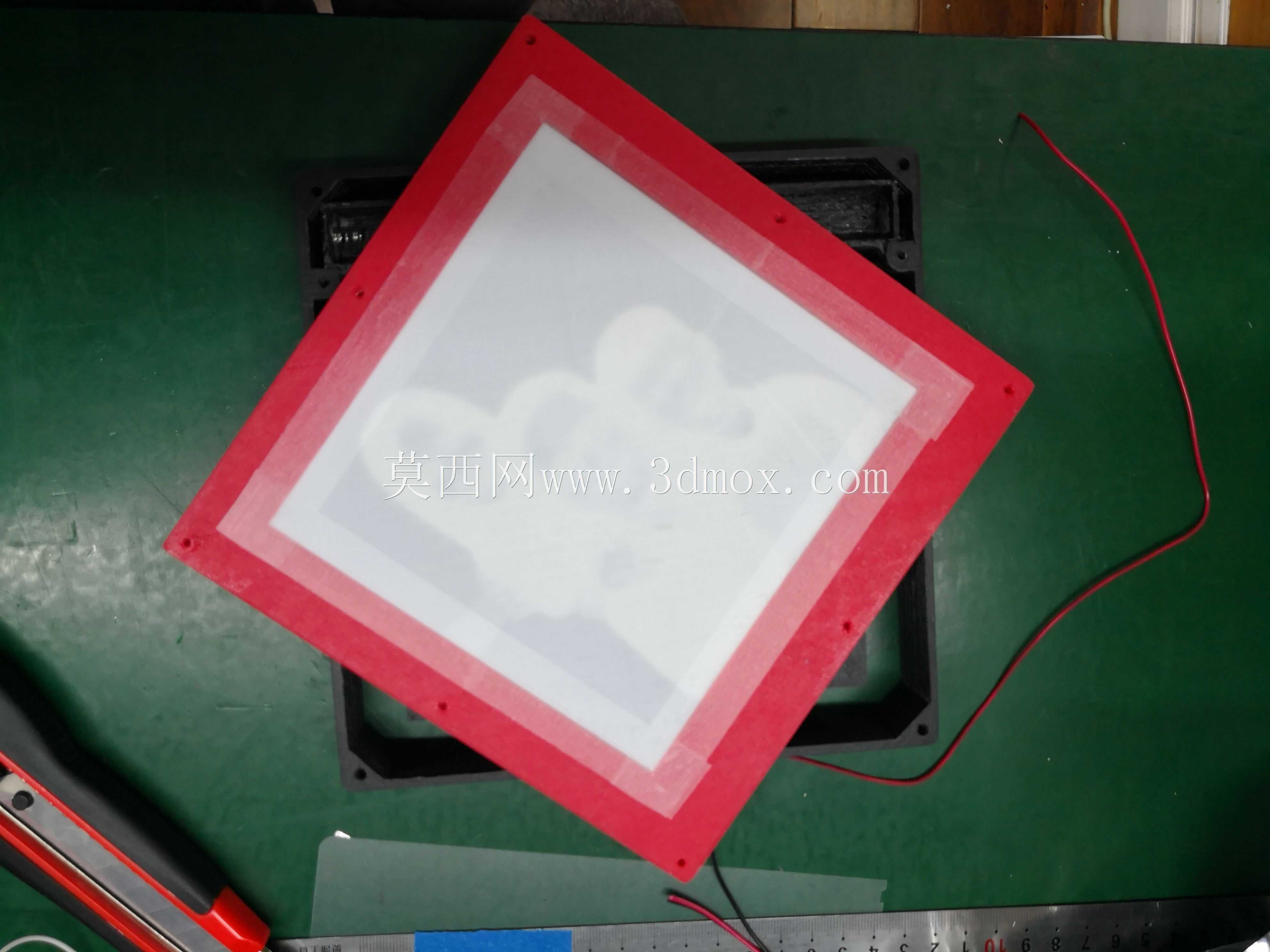

　　这款带电池供电结构的石版展示盒，核心应用场景是透光浮雕作品的桌面展示，依托LED背光的匀光效果，将半透明浮雕片的明暗层次完整呈现，多用于个人手作礼品、文创小摆件的配套承载结构，适配常规厚度的3D打印透光石版片，无需外接供电线路即可独立工作，摆放不受墙面插座位置限制。从功能特性来看，整个盒体分为三个核心功能区：最上层是石版片安装位，设置了内嵌式卡槽，卡槽边缘做了0.2mm的导向倒角，方便浮雕片快速插装定位，卡槽内侧贴有薄型遮光泡棉条，避免边缘漏光影响展示效果；中间层是LED匀光腔，腔体内壁做了哑光磨砂处理，搭配均光扩散板，让灯珠发出的光线均匀铺满整个石版片背面，不会出现局部亮斑或暗区；下层是独立电池仓，仓体与匀光腔之间做了密封隔断，

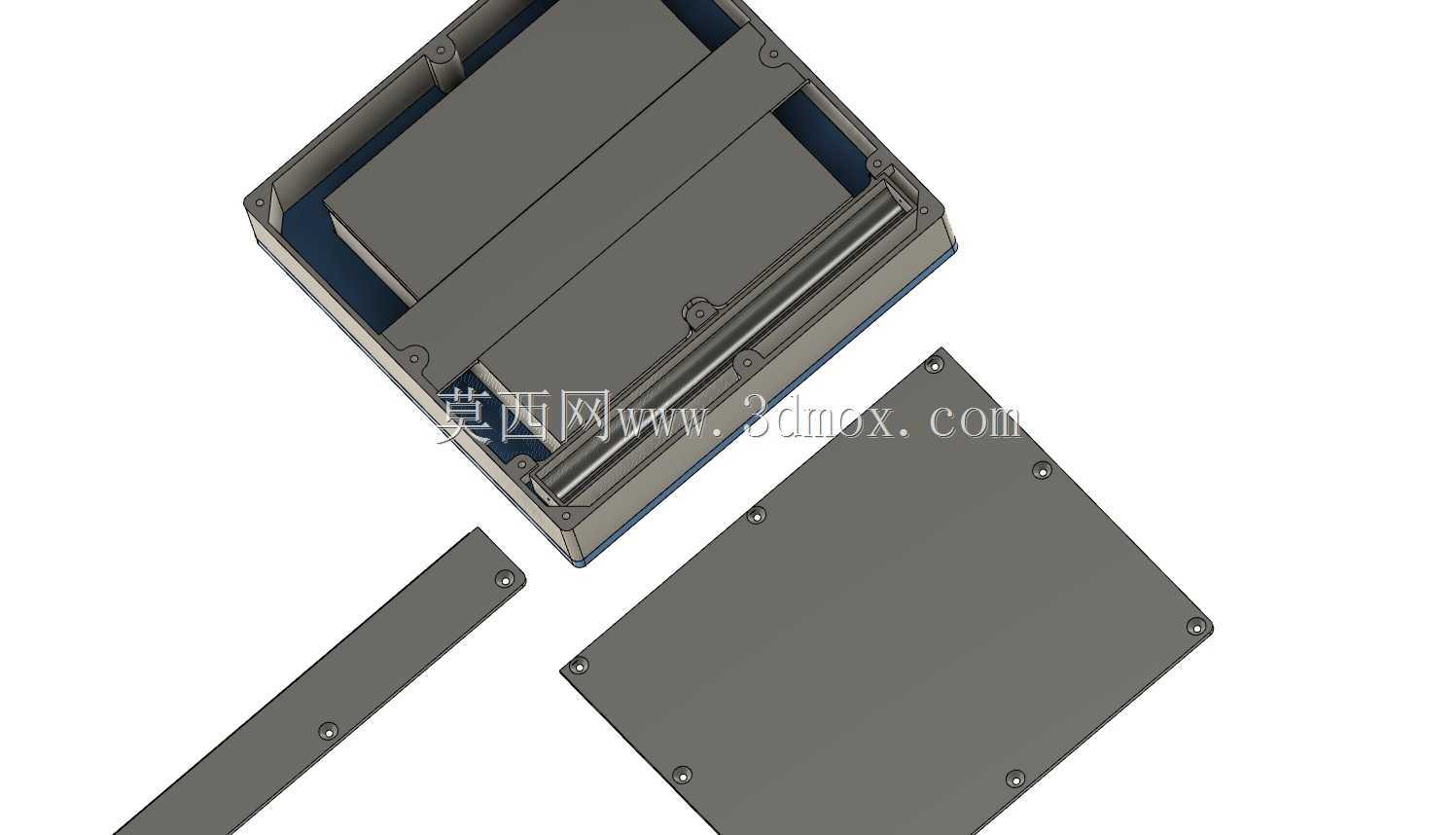

　　防止电池漏液渗入光学区域损坏电路，电池仓盖采用滑扣式结构，无需额外工具即可开启更换电池，仓内预留了标准7号电池的安装位，同时设置了金属弹片的防反接结构，避免电池装反烧毁LED电路。设计过程中优先考虑了装配的便捷性，所有盒体零件均采用无胶卡扣拼接，相邻零件的卡扣配合量控制在0.15mm，既保证拼接后无松动缝隙，又能徒手完成拆装，方便后期更换LED灯条或检修电路。外形尺寸方面，整体盒体采用方正薄型设计，外轮廓长宽控制在适配常规100*150mm规格石版片的范围，整体厚度控制在35mm以内，放置在桌面不会占用过多空间，底部四个角设置了直径8mm的硅胶防滑垫安装位，安装防滑垫后盒体与桌面之间留出2mm间隙，既可以避免盒体底部刮擦桌面，

　　也能提升放置稳定性，防止意外触碰滑落。安装边界上，石版片的插入深度预留了5mm的冗余量，适配厚度1.5-3mm的浮雕片，无需额外调整结构即可兼容不同打印参数制作的石版作品；LED灯条采用侧装式布局，沿盒体长度方向的内侧壁安装，相比直下式布局进一步压缩了盒体整体厚度，灯条的走线槽隐藏在盒体侧壁的加强筋之间，不会外露影响外观整洁度；电池仓的开关按键设置在盒体侧面靠近边角的位置，按键突出盒体表面1.5mm，按压行程控制在1mm，既方便日常开关操作，又不会因为突出过多在搬运过程中误触开启。盒体的边角全部做了R3mm的圆角处理，避免锐边划伤使用者，同时提升整体外观的柔和感，盒盖与盒体的拼接缝控制在0.1mm以内，拼接后整体外观整洁无明显错位，

　　作为礼品使用时具备足够的精致度。在结构强度设计上，盒体侧壁厚度设置为2mm，内部每隔20mm设置一条加强筋，既保证了整体结构的刚性，手持搬运时不会出现明显形变，又尽可能控制了整体重量，单盒整体重量（不含电池与石版片）控制在100g以内，轻便易携。匀光腔的扩散板采用卡槽固定方式，在扩散板的四个角设置了定位柱，安装时对准定位孔按压即可卡紧，不会因为搬运晃动出现移位，保证匀光效果始终稳定。
