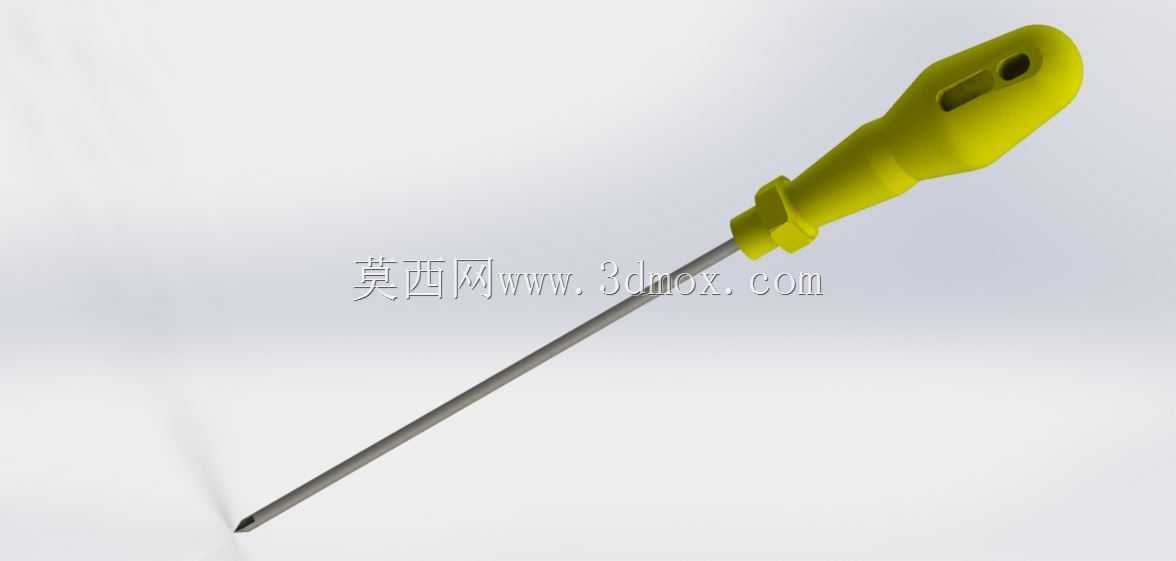

一字型黄柄手动螺丝刀三维结构设计

　　这款一字型手动旋具的设计，最初是面向电子组装、小型设备维保、家用拆装这类高频轻载紧固场景做的结构优化，区别于工业级大扭矩旋具，它的核心定位是单手操作、长时间握持不产生明显硌手疲劳，适配M2到M4规格的一字槽螺钉，覆盖日常绝大多数小型紧固件的拆装需求。先从手柄部分的设计逻辑说起，手柄采用聚丙烯一体注塑成型的黄色彩壳，表面做了微弧收腰的曲面造型，靠近杆身的位置做了一圈凸起的止挡环，这个结构不是装饰，是操作时手掌向前施力的过程中，防止手滑向金属杆部造成划伤，尤其是带油污的作业场景下，这个止挡结构能大幅提升操作安全性；手柄尾部做了带挂孔的圆弧收尾，挂孔的尺寸刚好适配常规的工具挂板挂钩，方便车间5S管理时的定点悬挂收纳，

　　尾部的圆弧面完全贴合掌心的大鱼际轮廓，垂直施力按压的时候，压强能均匀分散在掌心接触区域，不会出现硬棱硌手的问题。再看金属杆部的设计，杆身采用高碳钢冷拉成型，表面做了镀镍防锈处理，杆径控制在3mm左右，长度125mm的尺寸设定，刚好能覆盖常规设备外壳拆装时的深度需求，不会因为杆身过短够不到深孔内的螺钉，也不会因为杆身过长在狭小空间内操作时产生干涉；杆身和手柄的连接部分采用注塑包胶嵌合结构，金属杆的嵌入段做了滚花处理，注塑时塑料完全填充滚花间隙，能传递最大5N·m的扭矩而不出现杆柄相对转动的失效问题，这个扭矩阈值刚好匹配它定位的轻载作业场景，超过这个扭矩时使用者会明显感觉到手柄的形变反馈，避免过度施力拧崩一字槽或者拧断螺钉。

　　刀头部分做了精准的一字刃口磨削，刃口厚度0.8mm，宽度5mm，和对应规格螺钉的一字槽配合间隙控制在0.1mm以内，作业时不会因为间隙过大出现滑牙、跳出槽口的问题，刃口端部做了微小的倒角处理，插入螺钉槽的时候能自动导正，不需要反复对准就能顺利卡入槽位，提升拆装效率。从安装边界和适配场景来看，这款旋具的整体长度在200mm左右，最大握持直径35mm，能在最小40mm宽度的狭小操作空间内完成旋转作业，不管是电器外壳的狭小缝隙内，还是设备框架的边角位置，都能灵活操作；手柄的绝缘材质属性，也能满足低压电器拆装时的基础绝缘需求，避免误触低压带电触点造成的触电风险。在实际的产线应用中，这类旋具通常会配置在组装工位的工具盒内，作为电子元器件固定、

　　外壳锁付的常备工具，它的重量控制在50g以内，操作人员单手握持一整天也不会产生明显的负重疲劳，黄颜色的手柄辨识度很高，在工具杂乱的工位上能快速找到，减少工具找寻的时间损耗；维保场景下，它的尺寸刚好能放入常规的工具腰包侧袋，外出上门维修时携带不会占用过多空间，防锈的杆身处理也能适应潮湿的维保环境，不会因为短时间接触水汽就产生锈迹影响使用。设计过程中也做了多次人机工程验证，最初的手柄方案是直筒造型，试操作时发现旋转施力时手指容易打滑，后来调整为微弧收腰的曲面，手指握持的位置刚好卡在收腰区域，旋转时的摩擦力提升了30%左右，不需要刻意握紧就能传递足够的扭矩；最初的刀头没有做倒角处理，对准螺钉槽的平均耗时要2秒以上，增加端部倒角后，对准耗时缩短到0.5秒以内，大幅提升了连续作业的效率。杆身的直线度控制在0.1mm/m以内，旋转时不会出现明显的摆幅，拧动深孔内的螺钉时，不会因为杆身弯曲蹭到孔壁造成漆面或者结构件的刮伤。
