机用快动夹紧式虎钳结构设计

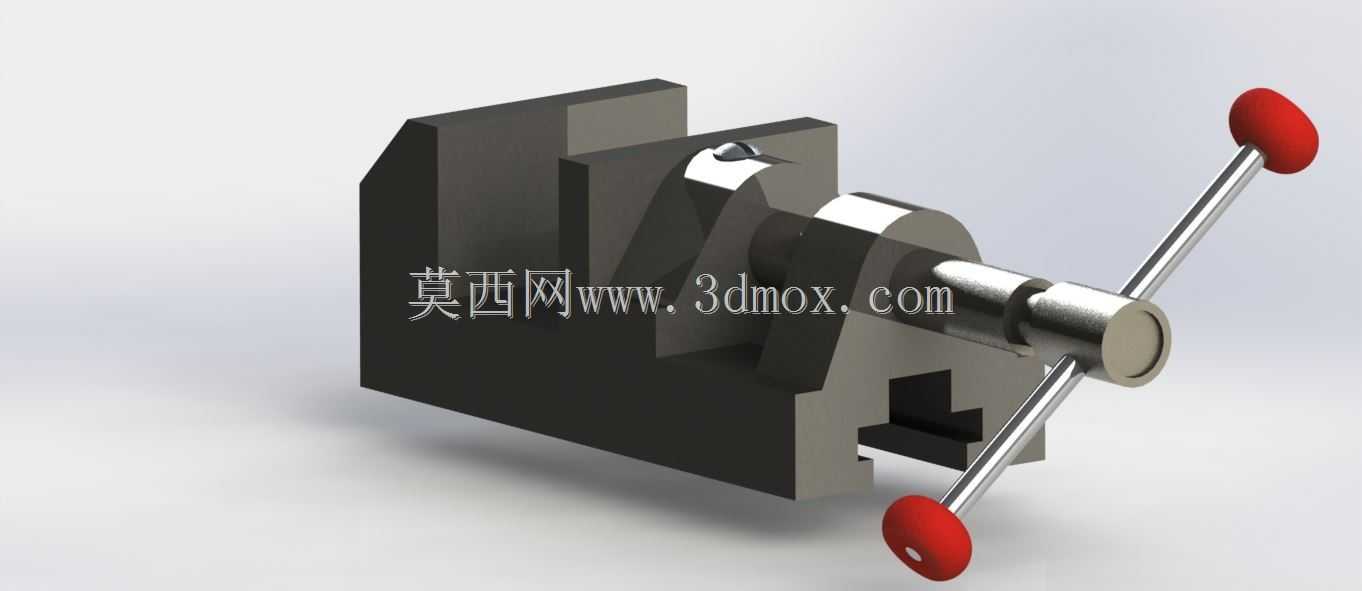

　　这款手动快动夹紧虎钳是面向中小批量机加工工位、钳工修配工位开发的通用夹持工装，日常在普通铣床、台式钻床、小型磨床的工位上承担工件定位夹持的核心作用，也可单独作为台虎钳固定在钳工工作台面，承担零件修配、划线、小部件装配时的夹持固定需求。从实际使用场景来看，这类虎钳的夹持行程适配绝大多数常规小型机械零件的装夹需求，不需要频繁转动丝杆调整大段空行程，扳动操作杆即可快速完成夹紧与松开动作，相比传统丝杆传动虎钳，单件装夹的辅助时间能压缩六成以上，在多品种小批量的加工场景下，能有效降低操作人员的重复劳动强度，提升工位流转效率。

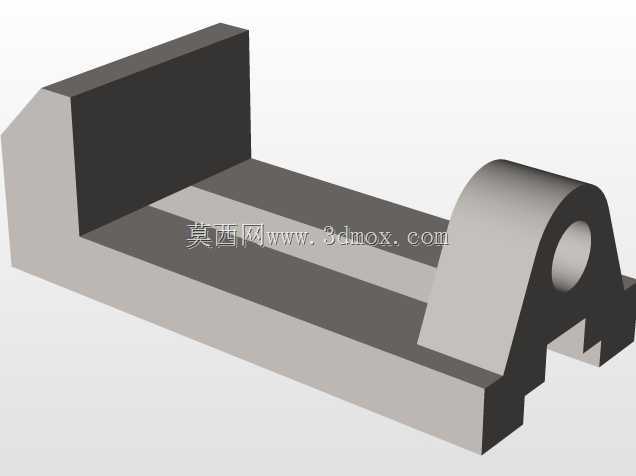

　　从结构设计逻辑来看，这款虎钳没有采用传统的全长丝杆传动结构，而是将丝杆的传动行程做了分段优化，固定钳身与活动钳身的滑动配合面采用了燕尾槽导向结构，导向面做了足够的配合长度，保证活动钳身在全行程滑动过程中不会出现偏摆，夹持工件时钳口的平行度能稳定控制在机加工装夹的公差要求范围内。操作端的十字手柄做了防滑握柄设计，两个握柄端的球形结构能让操作人员在扳动时施加足够的夹紧力矩，同时不会因为手柄边缘棱角造成操作划伤，手柄与丝杆的连接采用了刚性销接，长期反复扳动也不会出现手柄松动打滑的问题。钳身主体采用了一体式铸造的基体结构，底部的安装定位槽做了标准的T型槽适配结构，可以直接匹配大多数机床工作台的T型槽螺栓安装尺寸，不需要额外制作转接安装板，安装时只需要将钳身底部的定位键卡入工作台T型槽，拧紧两个安装螺栓即可完成固定，安装边界能适配宽度从150mm到300mm的常规小型机床工作台，钳身整体高度控制在120mm以内，安装后不会因为钳身过高造成加工时刀具行程不足的问题。

　　在功能特性设计上，这款虎钳的夹紧力做了适配性优化，通过丝杆的螺距与操作手柄的力臂匹配，操作人员单手施加正常扳动力即可产生足够的夹持力，满足铣削、钻削加工时的工件抗切削力要求，不会因为切削振动导致工件移位。钳口部分采用了可更换的硬化钳口板设计，钳口板上做了交叉网纹滚花，增大夹持摩擦力的同时，当钳口板磨损后只需要松开两个固定螺丝即可快速更换，不需要整体报废钳身，大幅降低了工装的长期使用成本。活动钳身与固定钳身的配合面之间设计了可调式塞铁结构，长期使用出现导向间隙后，可以通过调整塞铁的压紧螺丝来消除配合间隙，始终保持钳身的滑动精度，避免因为导向间隙造成夹持精度下降。

　　从实际选型适配的角度来看，这款虎钳的开口行程覆盖了0到100mm的夹持范围，能满足绝大多数小型轴类、板类、异形结构件的装夹需求，钳口宽度设计为100mm，夹持时的受力面足够均匀，不会因为夹持面过小造成工件夹伤或者夹持不稳。钳身的整体结构做了应力集中位置的加强设计，在丝杆安装座、钳身拐角位置都做了圆角过渡与壁厚加强，即使承受较大的夹紧力与切削冲击力，也不会出现钳身开裂或者变形的问题。滑动配合面的润滑通道做了内置式设计，日常维护时只需要在丝杆位置定期注入润滑脂，即可保证操作手柄扳动顺畅，不会出现卡滞或者异响问题。不同于重型机用虎钳的大体积设计，这款虎钳的整体重量控制在合理范围内，单人即可完成搬运与安装调整，适合在多工位之间灵活调配使用，既可以固定在生产工位长期使用，也可以临时安装在检修工位承担临时装夹需求，适配的场景覆盖了机械加工车间的绝大多数小型零件装夹工序，也能满足维修班组、工具间的日常工装使用需求。
