三脚式螺旋支撑顶升工装结构设计

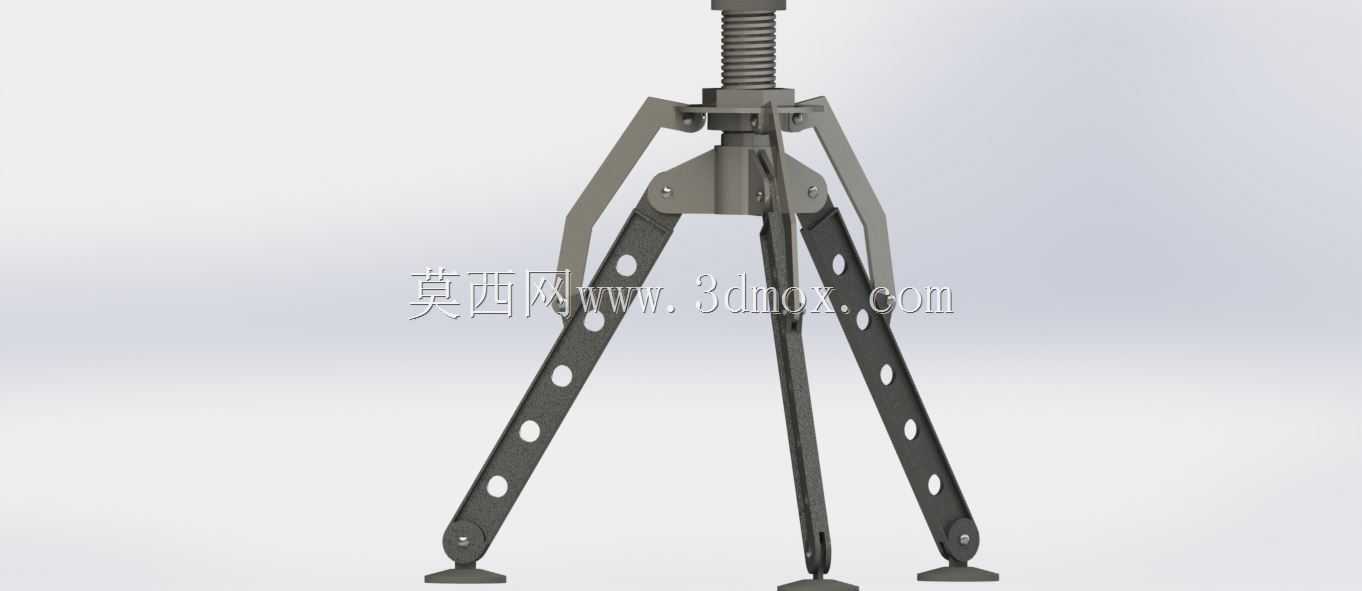

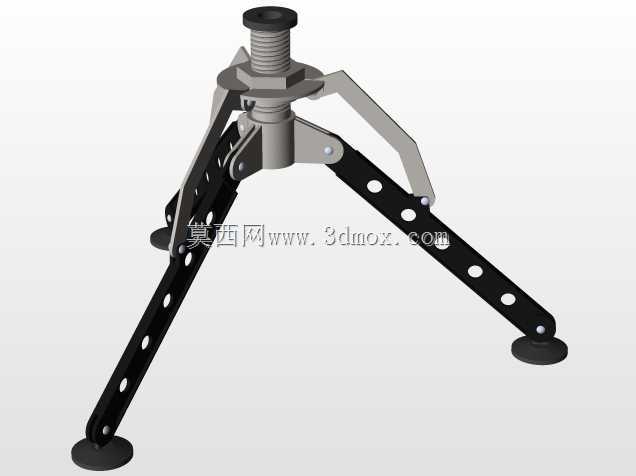

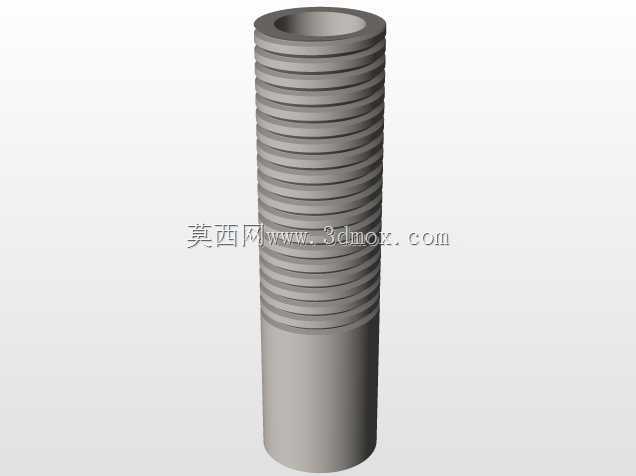

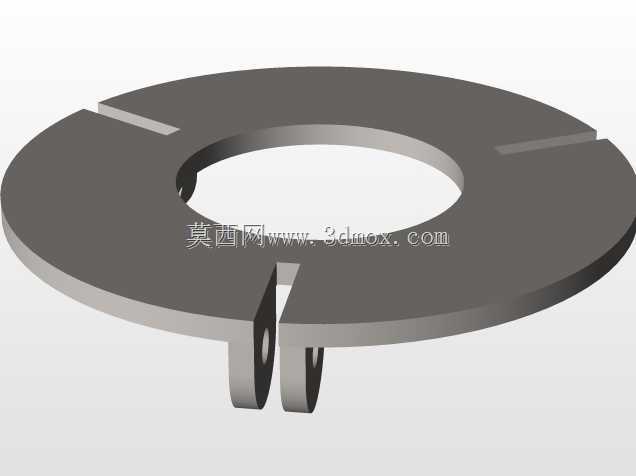

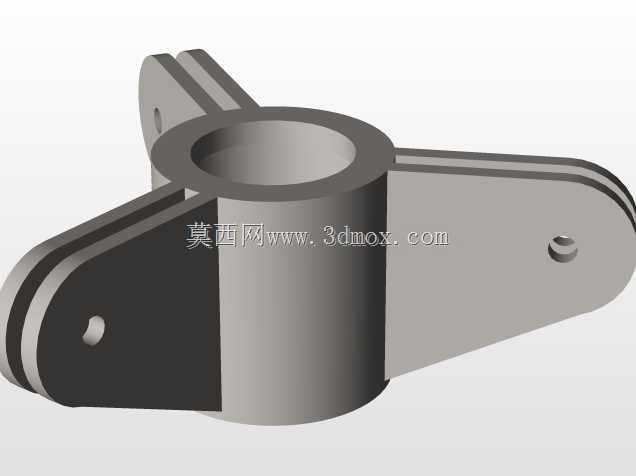

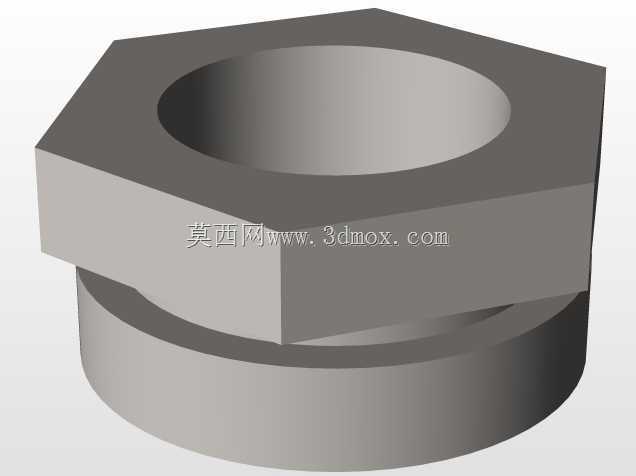

　　这款三脚式螺旋支撑顶升结构，在现场设备安装、重型构件临时支撑、工装定位场景中有着极高的使用频次，区别于传统单柱式千斤顶的单点受力局限，三腿展开的支撑形式能在不平整的作业地面获得更稳定的支撑基面，单腿上排布的多组铰接孔位可根据作业高度需求快速调整支腿展开角度，适配不同的支撑高度区间，避免螺旋副过度伸出带来的失稳风险。从结构设计逻辑来看，顶部的梯形螺旋传动副是核心承载部件，采用梯形螺纹的设计初衷是利用其自锁特性，在顶升到位后无需额外锁止机构即可保持支撑高度，不会因为负载波动出现自行回落的问题，螺旋副的下端与三腿铰接座采用一体式连接结构，铰接座上的三个支腿铰接点呈120度均匀分布，保证三个支腿受力均匀，不会出现单腿过载的情况。

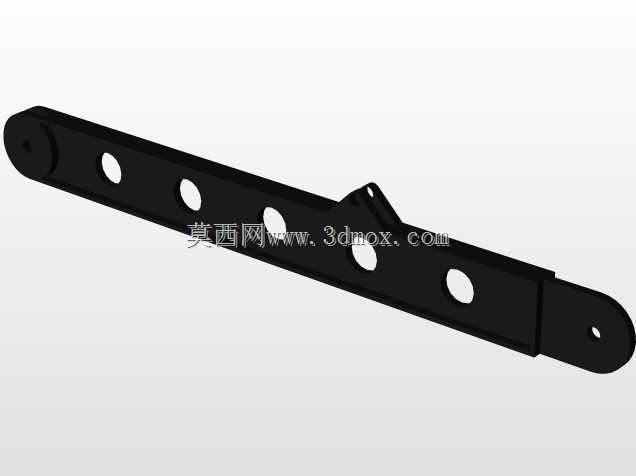

　　每个支腿采用分段铰接设计，上段与中心铰接座连接，下段通过销轴与上段连接，支腿本体上的等距圆孔一方面是用于调整支腿展开角度的销轴固定孔，另一方面也能在保证支腿结构强度的前提下降低整体自重，方便现场转运与快速布设。在实际作业场景中，这类支撑结构常被用于大型设备装配时的姿态微调、管道铺设时的临时高程支撑、钢结构焊接作业时的构件定位，相比液压式顶升工具，纯机械螺旋的结构不存在密封件老化、液压油泄漏的问题，在高温、多粉尘、存在腐蚀性介质的恶劣作业环境中也能稳定工作，维护成本极低。设计过程中需要重点关注几个边界参数：首先是支腿完全收拢时的最小外形尺寸，要满足狭窄作业空间的进入需求，支腿完全展开时的最大支撑直径，决定了支撑结构的抗倾覆能力，

　　通常在额定负载下，支撑基面的直径与支撑高度的比值需要控制在合理区间，避免侧向力作用下出现倾覆；其次是螺旋副的行程范围，要覆盖常规作业的高度调整需求，同时螺旋副伸出至最大行程时，螺纹啮合长度需要满足额定负载下的剪切强度要求，避免螺纹滑牙失效；另外支腿与中心座的铰接销轴需要采用剪切强度足够的材质，销轴与孔的配合间隙不能过大，否则会出现支撑晃动，影响定位精度。支腿底部的接触端采用圆弧面设计，能够在地面存在一定坡度时保证支腿端面与地面完全贴合，避免点接触带来的应力集中压坏地面，同时也能防止支腿受力时出现滑移。在三维建模过程中，需要重点验证支腿在不同展开角度下的运动干涉情况，尤其是螺旋副旋转升降过程中，

　　中心螺杆与支腿上段的间隙要控制在合理范围，避免升降过程中出现剐蹭；同时要对额定负载下的支腿应力、螺旋副螺纹应力、铰接销轴的剪切应力进行仿真校核，保证各部件的安全系数满足重载作业的要求。这类结构的另一个设计优势是可拆解性，所有铰接位置的销轴都可以快速拆卸，拆解后整体结构可以收拢为细长杆状，方便在狭小的设备间隙中转运，也便于随车携带作为应急支撑工具使用。在实际选型使用时，需要根据作业负载的大小匹配对应规格的螺旋副直径，支腿的型材截面尺寸也要根据额定负载进行调整，避免小规格结构超载使用带来的安全隐患。
