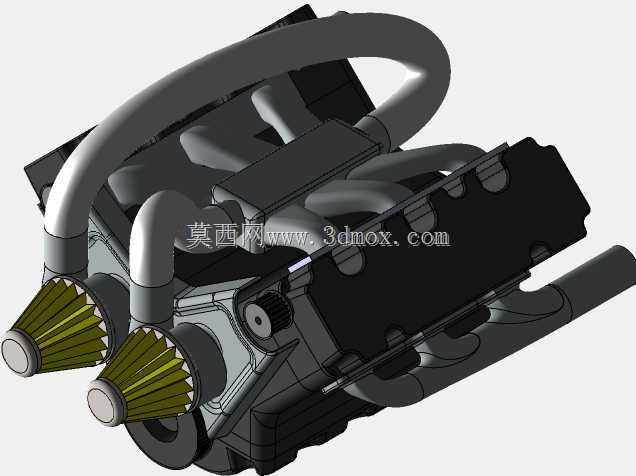

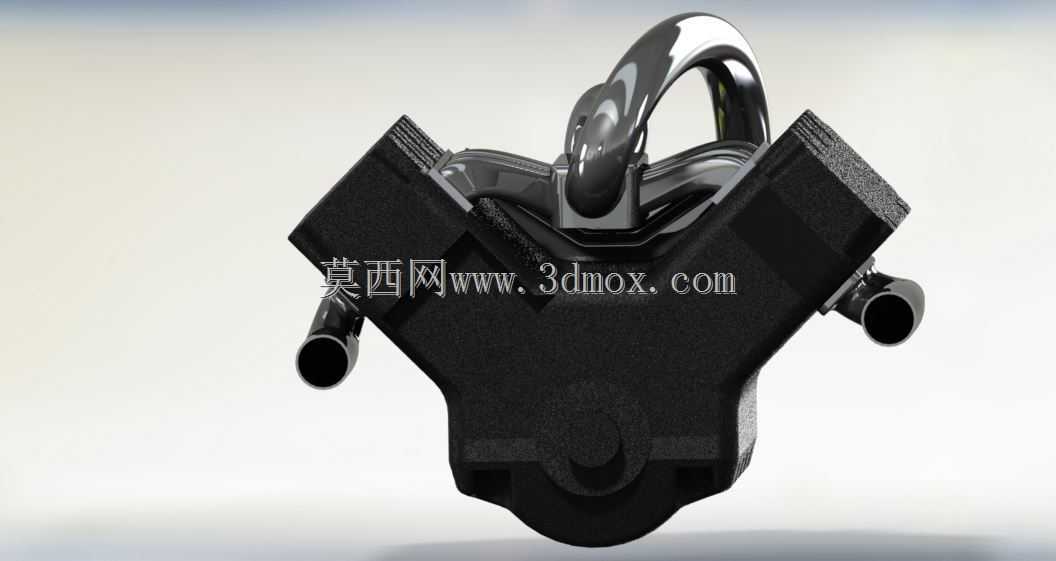

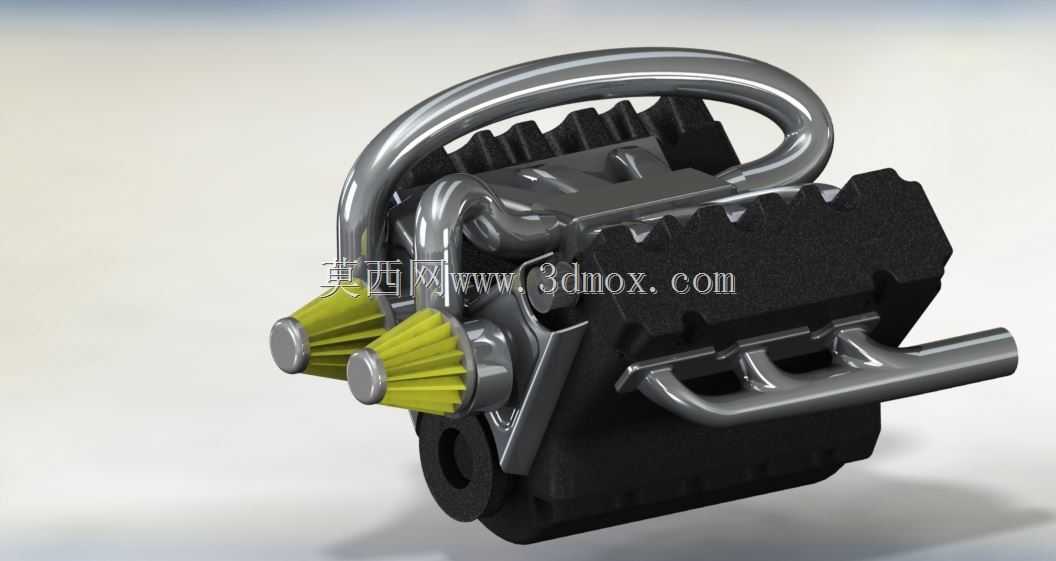

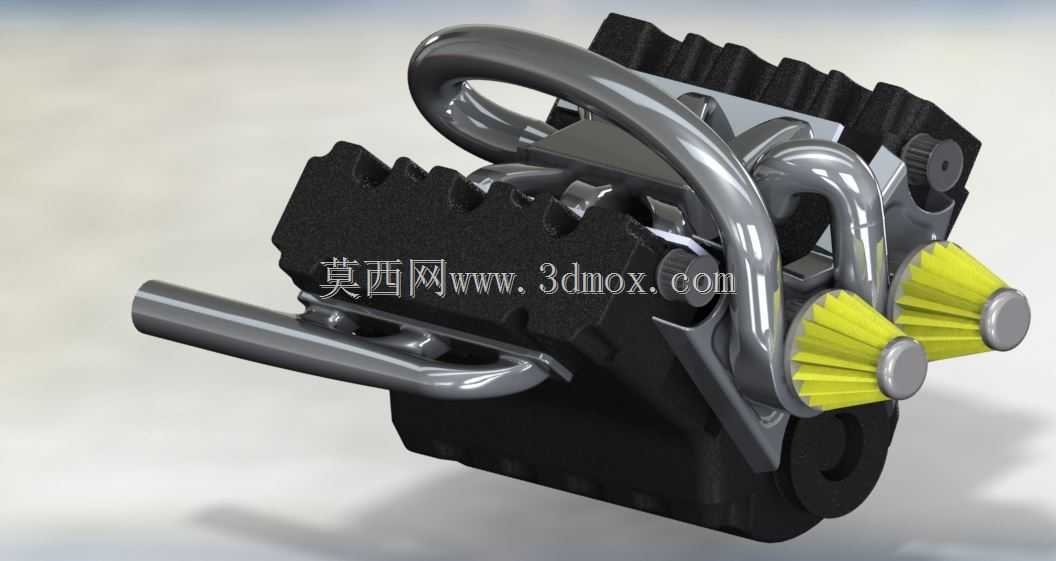

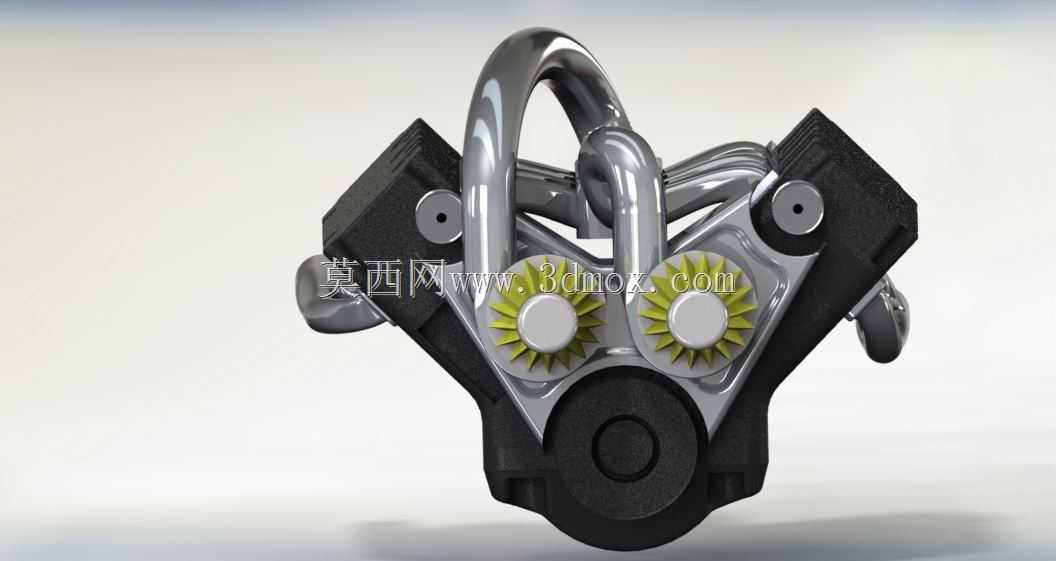

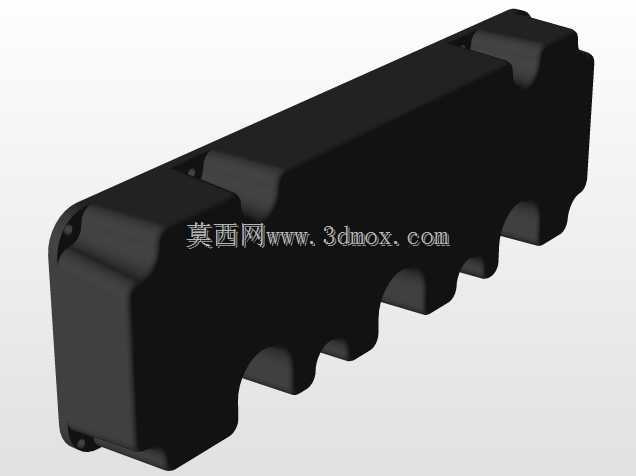

V型六缸内燃机核心结构三维数模

　　在乘用车辆、小型工程机械、高性能摩托艇这类对动力输出平顺性、整机布置紧凑度有较高要求的动力配套场景中，V型六缸动力单元始终占据着不可替代的位置，这套三维结构数模完整还原了V6动力核心的关键传动与配气逻辑，能为结构设计人员做动力舱匹配、附属部件安装校核、传动路径受力分析提供可靠的三维参照。不同于直列六缸机型过长的缸体轴向尺寸，V6布局将六个气缸分为两列呈夹角布置，能在保证六缸机固有做功间隔均匀、运转振动小的优势前提下，大幅压缩动力单元的轴向安装长度，给前置前驱车型的变速箱布置、转向机构预留更充足的舱内空间，也能让中置跑车上的动力单元重心更靠近车辆质心，优化整车轴荷分配。从结构设计逻辑来看，

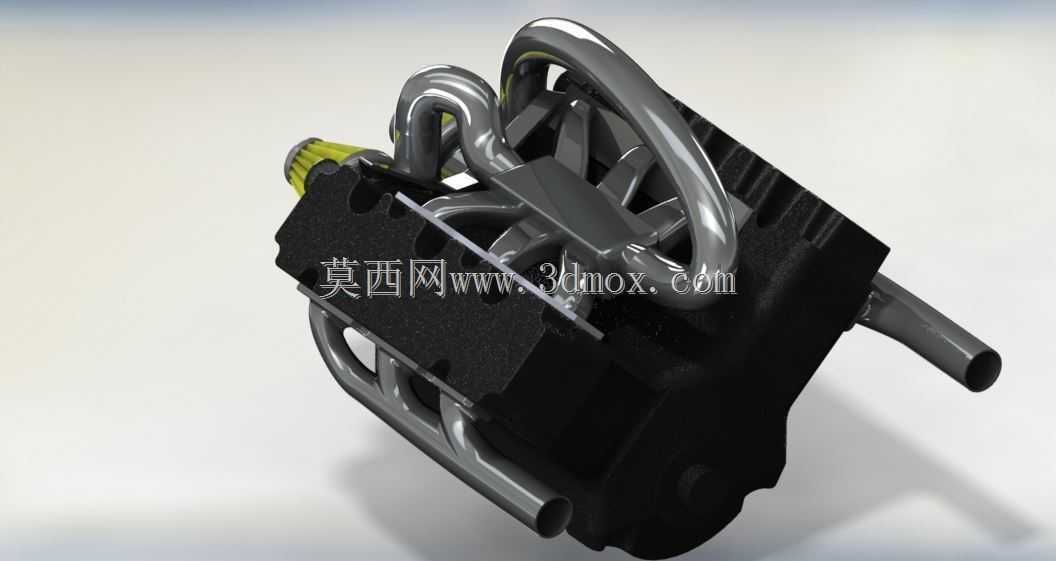

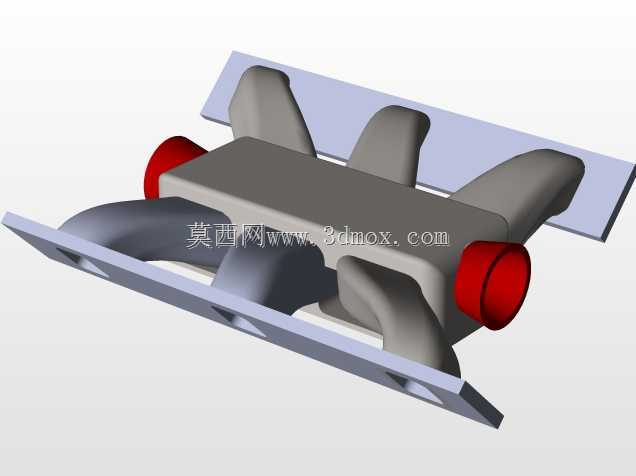

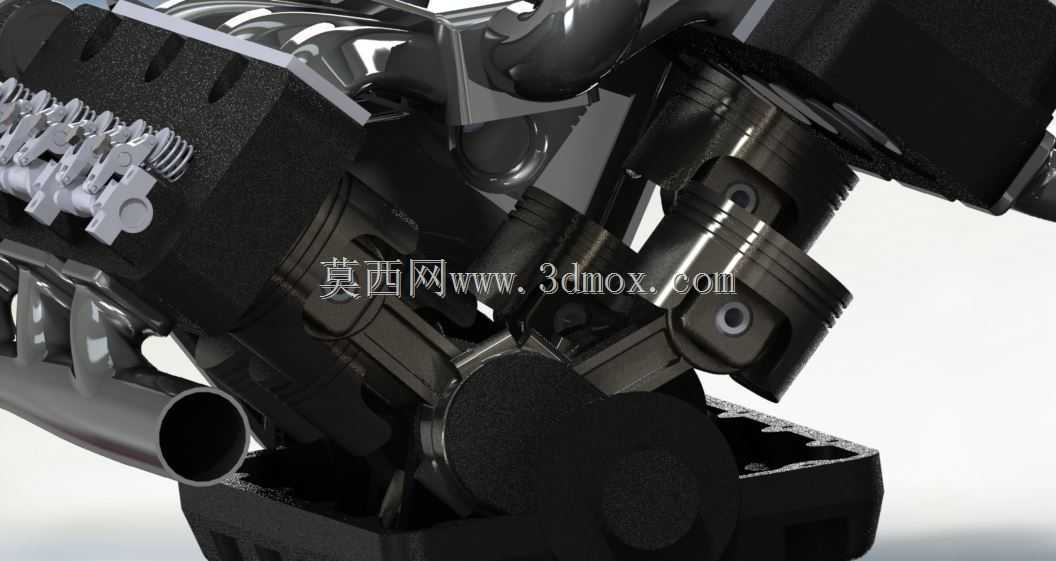

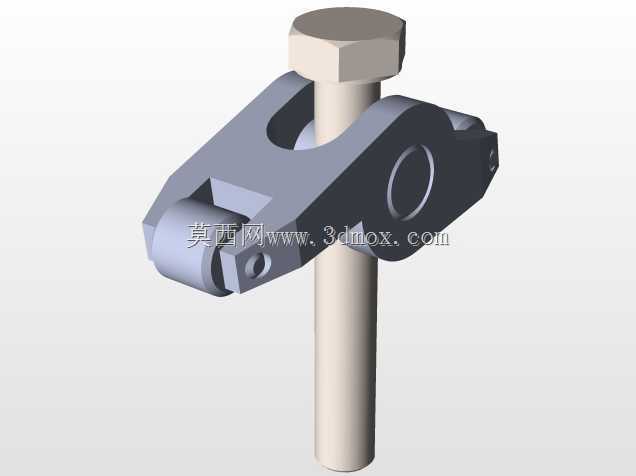

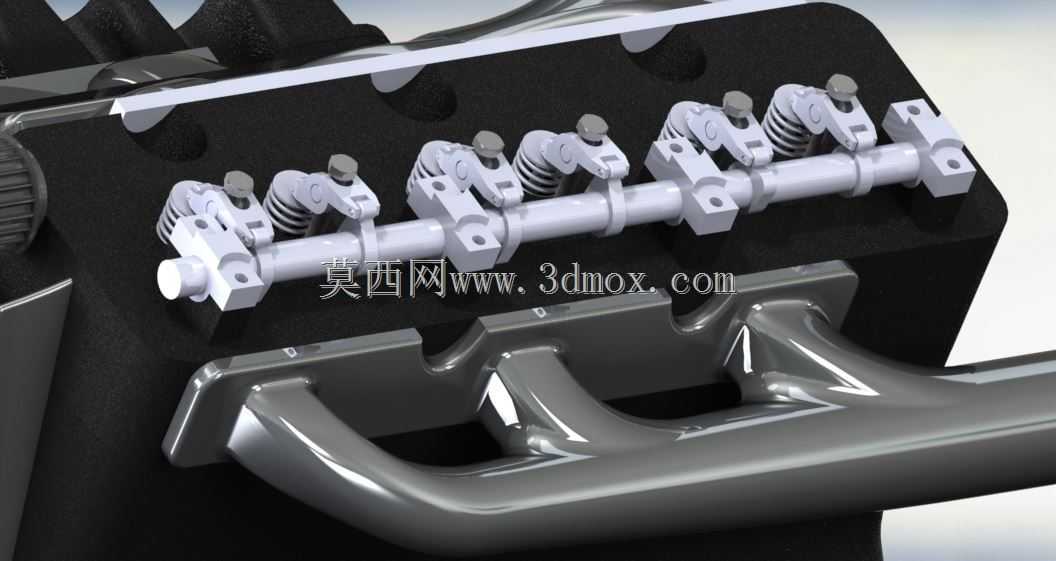

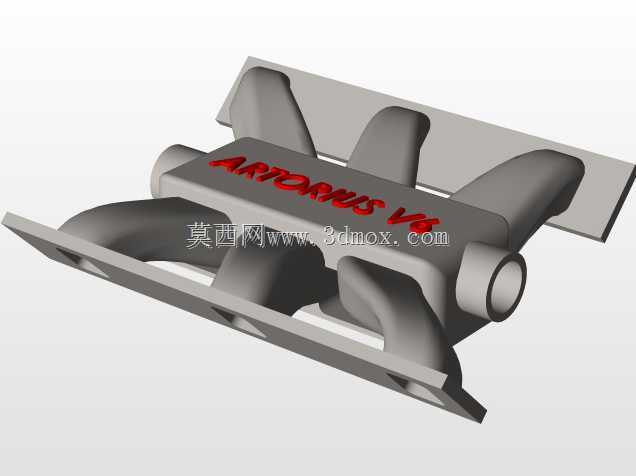

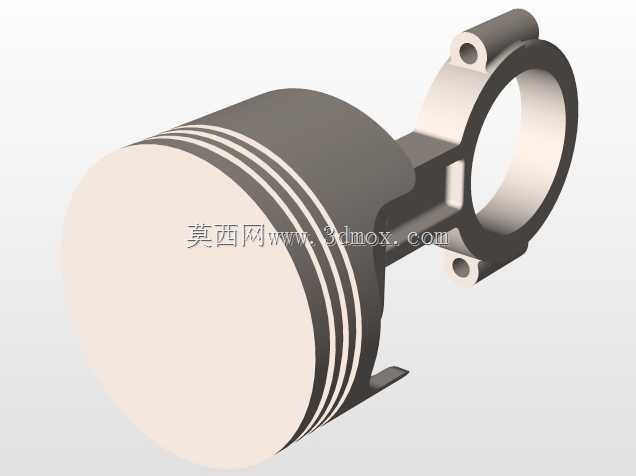

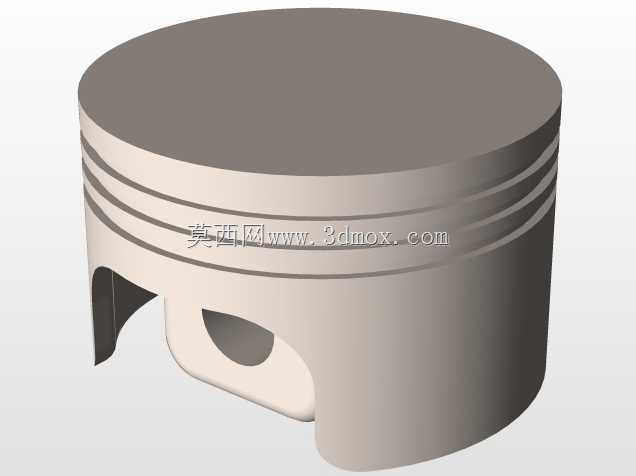

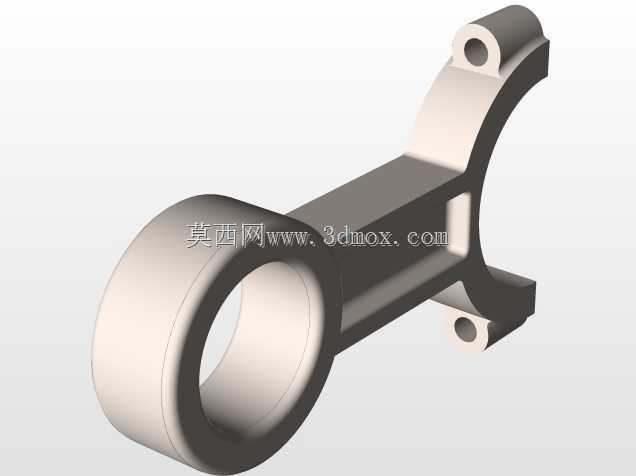

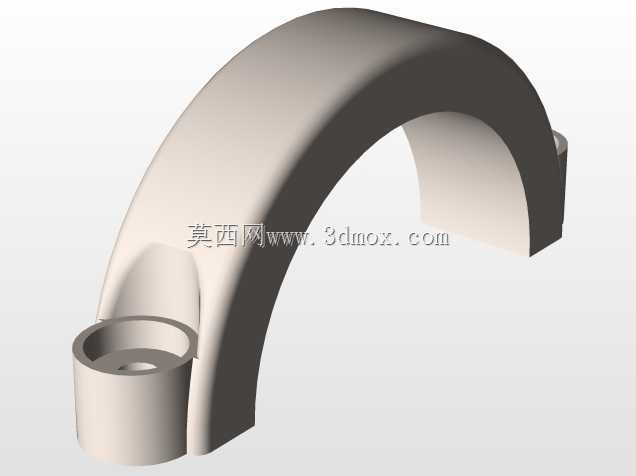

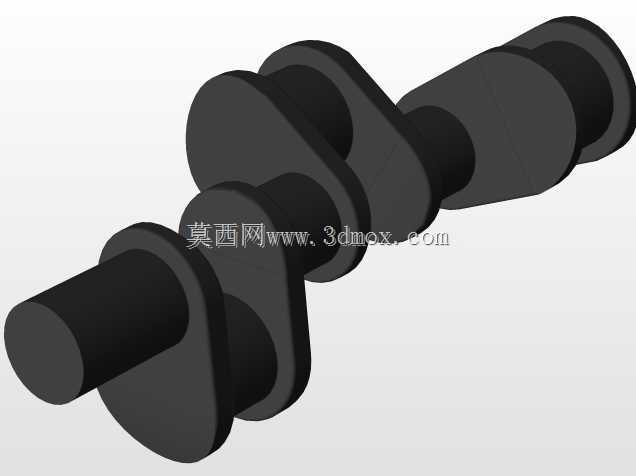

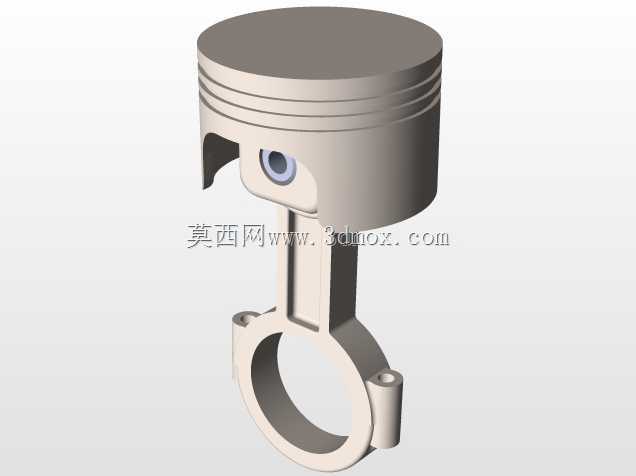

　　这套数模清晰呈现了V型夹角内侧的进排气歧管布置思路，两列气缸的进气道在夹角区域汇聚，能有效缩短进气路径长度，降低进气阻力，同时排气歧管顺着缸盖外侧引出，方便对接三元催化与排气尾段，避开舱内高温敏感部件的安装区域。模型中完整还原了曲柄连杆机构的配重平衡设计，曲轴上的平衡块对应两列气缸的做功顺序做了针对性配重，能抵消V型布局下活塞往复运动产生的一阶、二阶惯性力，让整机在高转速区间的运转振动控制在合理范围内，减少动力传递到车架的共振影响。配气机构部分的齿轮传动结构也做了完整复刻，双凸轮轴的传动齿轮啮合间隙、正时标记位置都在数模中做了对应呈现，设计人员可以直接通过数模核对配气相位的传动比，验证凸轮轴转角与活塞上下止点的位置匹配关系，

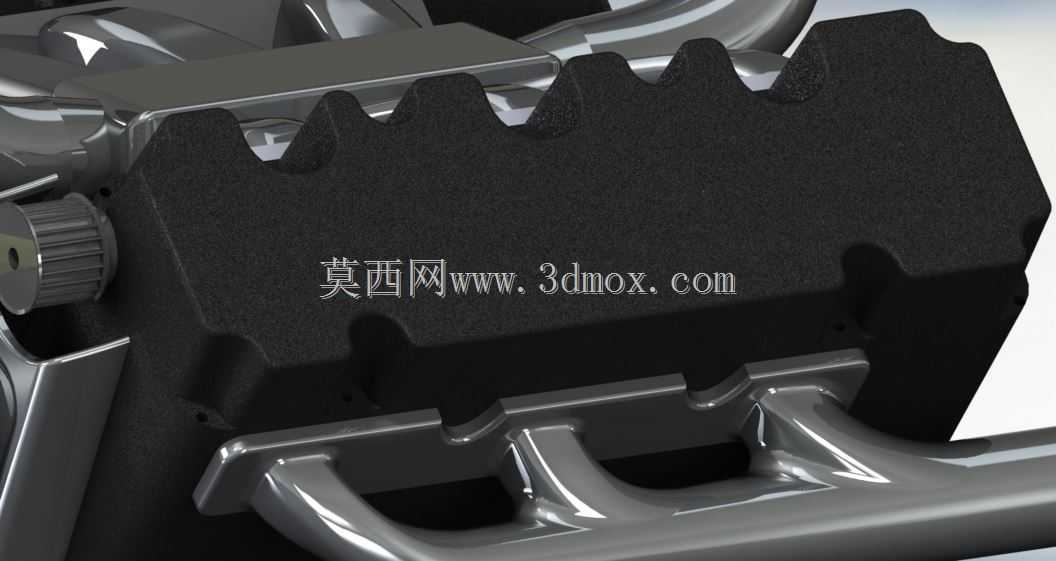

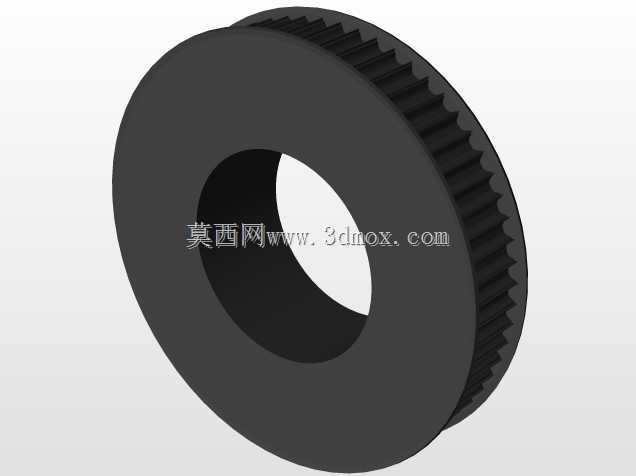

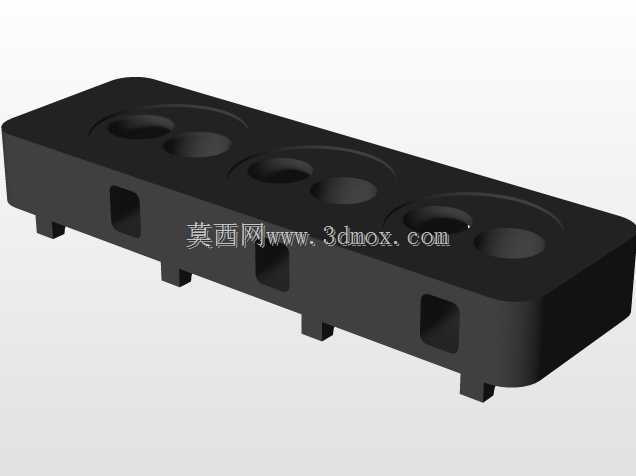

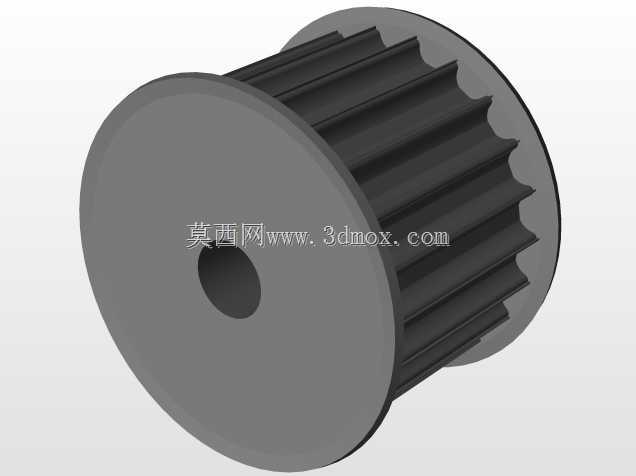

　　避免实际装机过程中出现气门碰活塞的干涉问题。在安装边界的尺寸参考上，数模保留了缸体侧面的机脚安装位、缸盖上端的气门室盖密封面、曲轴前端的皮带轮安装轴径、后端的飞轮对接法兰这些关键安装基准，做整车动力匹配时，可以直接提取这些基准面的坐标参数，核对机脚胶的布置位置、冷却系统管路的走向、发电机与空调压缩机的皮带轮包角是否符合设计要求，不需要再从零开始测绘基础尺寸。不同于简化的原理演示模型，这套数模还原了缸体内部的冷却水套走向、主油道的布置路径，能让设计人员直观看到冷却液从缸体水套进入缸盖、流经燃烧室周边区域最后从节温器座流出的完整路径，也能清晰识别压力机油从主油道分配到曲轴轴颈、凸轮轴轴颈、液压挺柱的润滑通路，在做冷却系统、

　　润滑系统的改装或优化设计时，能直接基于现有结构做流道截面调整，减少反复建模验证的工作量。针对很多初学动力结构的设计人员容易混淆的V型机做功顺序问题，这套数模的曲轴曲柄销布置角度、活塞对应位置都做了准确还原，可以通过转动曲轴模型直观看到不同气缸的进排气门开闭、活塞上下行的对应状态，快速理解1-6-5-4-3-2这类常见V6做功顺序的逻辑，理清各缸做功间隔的均匀性如何实现。在做附属部件设计时，比如进气歧管的谐振腔优化、排气头段的等长改造、涡轮增压器的安装位匹配，都可以基于这套数模的现有接口尺寸做延伸设计，不需要反复核对缸盖的安装孔位、螺栓间距这些基础参数，能大幅缩短前期方案设计的周期。另外模型中呈现的两列气缸夹角角度，也是兼顾整机高度、宽度与振动平衡的典型设计值，既不会因为夹角过小导致整机宽度过窄、进气歧管布置空间不足，也不会因为夹角过大导致整机高度过高、影响引擎盖的造型流线，这个角度下的动力单元能适配绝大多数横置、纵置动力舱的布置需求，覆盖从家用轿车到性能跑车、从轻型越野设备到小型船舶动力的多场景配套要求。
