插管式常闭电磁流体控制阀结构设计

　　做流体管路配套设计快十年，这类插管式电磁阀在小通径流体控制场景里的适配性一直很突出，这次拆解的这款结构，刚好覆盖了多数低压流体回路的通断控制需求，先从实际落地的场景说起吧。这类阀最常出现在净水设备管线、小型制冷机组冷媒回路、饮品售卖机的流体管路、小型气动控制支路里，核心作用就是接收电信号后快速完成管路的通断切换，不需要人工手动操作，响应速度能满足多数民用及小型工业设备的控制需求，不像手动球阀需要额外的操作空间，也不像大口径电磁阀需要配套大功率驱动模块，小功率供电就能完成动作，适配低压直流供电的设备场景特别多。

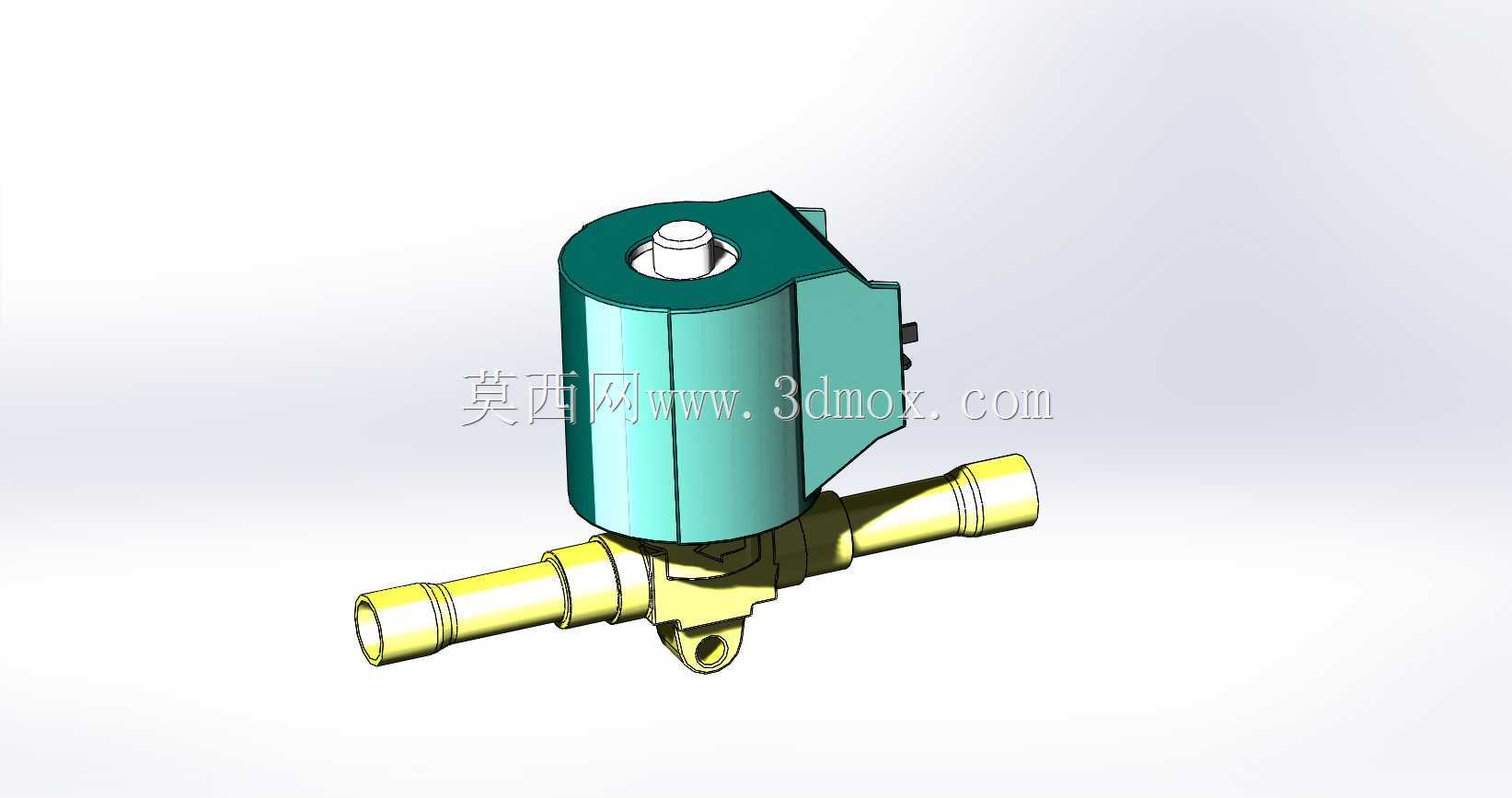

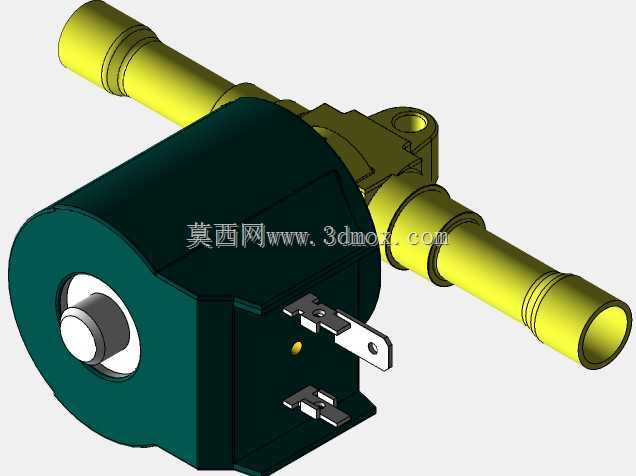

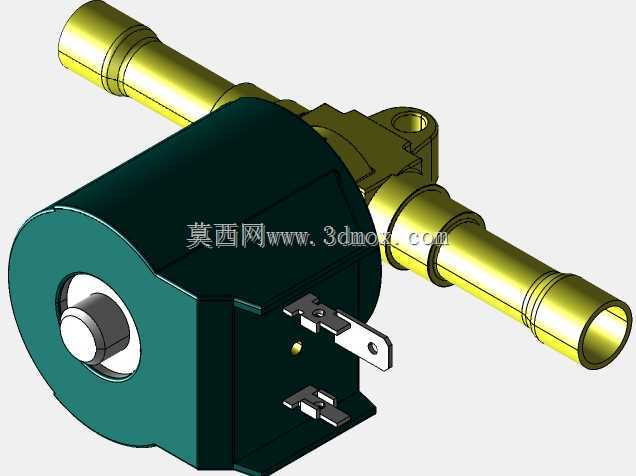

　　从结构设计逻辑来看，这款阀采用了上下分体的模块化布局，上部是电磁驱动的线圈组件，下部是黄铜材质的阀体流道部分，中间用密封锁紧结构完成连接，这样的设计好处很明显：如果线圈出现烧损故障，不需要把整个阀体从管路上拆下来，只需要断开接线后更换上部的线圈组件就能完成维修，能大幅降低后期运维的成本，也减少了管路拆装带来的密封失效风险。上部的线圈外壳做了半包式的防护结构，侧面预留了接线插片的安装位，接线端做了挡边结构，能避免日常使用中冷凝水、飞溅的液体直接滴到接线端子上造成短路，线圈内部的铁芯做了导向套结构，动作时的同轴度有足够保障，不会出现铁芯卡滞导致的阀口无法正常开闭的问题。

　　下部的阀体采用黄铜锻压成型，相比铸铜材质，锻压坯料的内部组织更致密，长期在带压流体环境下使用不会出现砂眼渗漏的问题，流道部分做了等径设计，流体经过阀口的时候不会出现明显的通径收缩，能减少流阻带来的压力损失，避免阀后压力不足影响下游设备工作。两端的连接结构是竹节式插管结构，适配对应内径的柔性软管，安装的时候只需要把软管插到竹节结构的根部，再用卡箍锁紧就能完成密封，不需要加工螺纹、也不需要焊接，装配效率比螺纹连接的阀高很多，特别适合批量装配的生产线使用。阀体下部还预留了一个带安装孔的固定支耳，安装的时候可以用螺丝穿过支耳把阀固定在设备的安装板上，避免管路晃动的时候阀体重力拉扯软管造成接头脱落，这个细节很多同类型的小阀都没做，实际装机的时候实用性很强。

　　再说说功能特性层面的设计，这款阀是常闭结构，也就是线圈不通电的时候，内部的密封阀芯在弹簧压力作用下顶住阀口，管路处于截断状态，当线圈通入额定电压后，电磁力克服弹簧压力把铁芯吸起，带动阀芯离开阀口，管路就处于连通状态，这种设计的安全冗余很高，就算设备突然断电，阀也会自动回到截断状态，不会出现流体失控泄漏的问题，用在净水、制冷这类需要防漏的场景里可靠性更有保障。阀芯的密封件采用的是耐腐柔性材质，不管是清水、弱腐蚀性的冷媒还是常规的气动回路，都能保证长期使用的密封性能，不会因为流体浸泡出现密封件溶胀、硬化导致的内漏问题。

　　关于安装边界的尺寸，这款阀的整体高度控制在比较紧凑的范围，上部线圈的外径不大，安装的时候不需要给线圈侧面留太大的操作空间，两端插管的同轴度做了严格控制，接软管的时候不会出现别劲的情况，安装支耳的孔位距离阀体中心的尺寸经过匹配，常规的设备安装板预留对应孔位就能直接装配，不需要额外做转接支架。流道的通径匹配小流量的流体输送需求，额定工作压力覆盖多数民用和小型工业设备的管路压力范围，不会因为压力过高出现阀口无法正常关闭的问题。另外线圈部分的温升做了优化设计，长期通电工作的时候外壳温度不会过高，就算安装在设备内部密闭的空间里，也不会因为热量累积烧坏线圈，也不会对周边的塑料管路、线束造成热影响。

　　实际做选型配套的时候，这类阀不需要额外配装密封垫片、转接接头，只要软管内径和两端插管尺寸匹配，接上管路、接好供电线就能正常工作，对装配工人的技术要求不高，批量装配的时候能减少很多装配不良的问题。另外阀体的流道内壁做了光滑处理，流体经过的时候不会出现滞留死角，用在饮品输送、净水输送的场景里不容易滋生细菌，也不会残留杂质造成阀口卡滞。平时做三维建模的时候，这类结构的配合公差需要重点关注，比如铁芯和导向套的配合间隙要控制在合理范围，间隙太大容易出现铁芯偏磨卡滞，间隙太小又会因为加工误差导致动作不畅，还有弹簧的弹力参数要和电磁吸力做匹配，既要保证断电的时候能可靠密封，又要保证通电的时候能顺利吸合，不会出现吸合不到位的情况。
