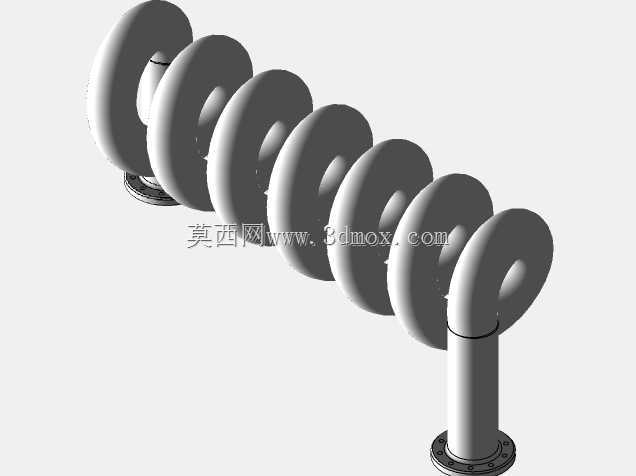

螺旋弯管式压力测量弹簧管结构

　　在工业压力测量与流体控制场景中，这类多圈螺旋结构的弹簧管是机械式压力表、压力变送器核心的压力敏感弹性元件，常应用在液压站压力检测、工业管路压力监测、气动系统压力反馈、制冷机组压力传感等场景中，承担将流体压力信号转换为弹性形变位移的核心功能，是机械式压力检测仪表里不可替代的核心传感部件。

　　从实际功能特性来看，该弹簧管采用空心薄壁管体弯制为多圈螺旋形态，相比单圈C型弹簧管，多圈螺旋的结构设计能够在相同管体截面规格下获得更大的自由端位移输出量，在测量中低压区间的压力参数时，能够提供更高的位移灵敏度，降低后续放大传动机构的设计复杂度，提升压力检测的线性度与重复精度。管体两端均设计有带螺栓孔的法兰安装结构，一端作为压力输入接口，与被测压力管路通过法兰密封连接，引导被测压力介质进入弹簧管的空心内腔；另一端为封闭的自由输出端，与压力表的指针传动机构、位移传感组件相连，当内腔通入压力介质时，管体在内外压差作用下产生弹性舒展形变，带动自由端产生对应压力值的角位移或线位移，通过传动机构放大后即可驱动指针指示对应压力数值，或是将位移量转换为电信号实现远传压力监测。

　　从设计思路层面拆解，这类螺旋弹簧管的管体截面通常采用扁圆形或椭圆形的薄壁截面，相比圆形截面管，非圆截面在承受内压时的形变位移量更大，能够适配低压测量场景的灵敏度需求；多圈螺旋的排布方式在有限的安装空间内最大化了管体的有效工作长度，在保证足够位移输出量的同时，控制了元件的整体径向尺寸，适配常规压力表壳体内的安装空间。两端的法兰结构在设计时需要兼顾密封性能与连接刚性，压力输入端的法兰密封面需要根据被测介质的特性选择对应的密封形式，测量油压、水压等常规介质时采用平面密封垫即可满足密封要求，测量腐蚀性介质或高压工况时则需要适配金属密封结构；自由端的法兰连接结构需要控制自身重量与连接间隙，避免额外的负载干扰弹簧管的形变位移，保证压力测量的精度稳定性。

　　在外形尺寸与安装边界方面，该弹簧管的螺旋圈径、圈数、管体壁厚、截面尺寸均与设计测量量程直接匹配，圈数越多、管体壁厚越薄，对应的测量量程越低，灵敏度越高；圈数越少、管体壁厚越厚，则可承受更高的测量压力，整体结构的径向安装尺寸需要匹配对应压力表的表壳内径，轴向安装高度需要预留出自由端位移的活动空间，避免形变过程中与表壳内其他零部件产生运动干涉。安装时需要保证输入端法兰与管路接口的同轴度，避免额外的安装应力作用在弹簧管本体上，导致零点偏移、测量误差增大的问题；自由端与传动机构的连接需要采用小间隙的活动铰接结构，既保证位移传递的顺畅性，又不会对弹簧管的形变产生额外的约束阻力。

　　在实际工程应用选型中，这类螺旋弹簧管的材质选择需要匹配被测介质的腐蚀性与工作温度范围，常规工况下采用锡青铜、不锈钢材质即可满足使用要求，测量高温高压介质或强腐蚀介质时，则需要选用高温合金、耐蚀合金材质的管体，同时需要根据系统的压力脉动特性，适配对应的阻尼结构，避免长期压力脉动导致弹簧管产生疲劳形变，缩短元件的使用寿命。在三维建模过程中，需要准确还原螺旋管体的曲率变化、截面形态、两端法兰的安装孔位与密封面尺寸，保证模型可直接用于后续的仪表结构装配、干涉检查、形变仿真分析工作，建模时需要重点控制螺旋扫掠路径的平滑度，避免出现曲率突变导致的应力集中问题，还原实际产品的工艺成型特征，保证模型与实际加工产品的尺寸一致性。
