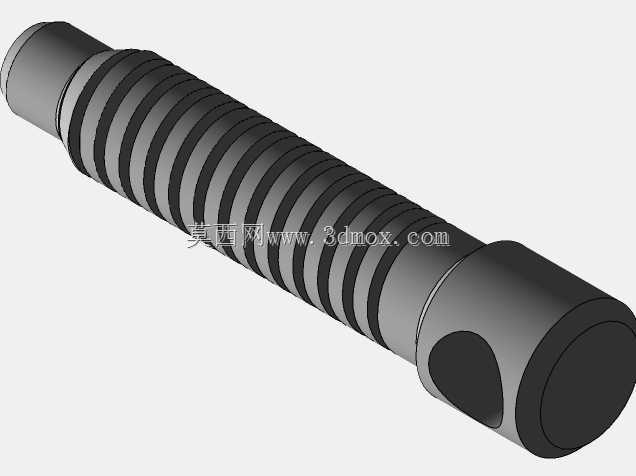

带端部铰接孔梯形螺纹传动丝杠

　　这款带端部铰接结构的梯形螺纹传动件，在直线往复传动场景中有着非常广泛的适配性，不管是小型工装的进给机构、轻工设备的位置调节单元，还是专用设备里的直线动作执行端，都能见到这类结构的实际应用。和常规光轴加独立螺母座的传动结构不同，它把螺纹传动段和端部连接结构做成了一体式，省去了额外的连接转接件，能有效缩小传动组件的整体安装空间，在设备内部布局紧张的场合，这种集成式设计的优势会格外明显。

　　从实际功能层面看，杆身的梯形螺纹段是核心的传动承载区域，梯形牙型的设计本身就兼顾了传动效率和承载能力，相比三角螺纹，它的牙侧受力角度更合理，能承受更大的轴向载荷，传动过程中的磨损也更均匀，日常维护时只要定期在螺纹牙面涂抹润滑脂，就能长期保持稳定的传动精度，不会轻易出现卡滞、窜动的问题。端部的铰接孔结构，是为了适配需要小幅摆动的传动连接场景，比如和摆杆、摇臂类部件连接时，铰接结构可以自动补偿安装过程中产生的微小角度偏差，避免因为安装同轴度误差导致的杆身别劲、螺纹偏磨问题，这一点在非刚性固定的传动链路里非常实用，很多现场调试的工程师都有过体会，硬连接的丝杠一旦安装角度有偏差，运行不了多久就会出现螺纹磨损过快、传动阻力陡增的问题，而带铰接端的结构就能很好地规避这类问题。

　　设计这类零件的时候，首先要明确的是传动行程和螺纹段长度的匹配关系，螺纹段的有效长度必须比实际需要的最大传动行程多出两到三个螺距的余量，避免螺母运行到行程端点时出现脱牙、撞端的问题。杆身两端的光轴段，是和支撑衬套配合的导向部位，这部分的表面粗糙度和圆柱度公差要严格控制，因为它直接决定了丝杠运行时的直线度，如果光轴段的圆度超差，运行过程中就会出现周期性的阻力波动，影响传动的平稳性。端部的铰接孔，孔的轴线要和杆身的轴线保持垂直，公差一般控制在0.02mm以内，否则连接之后杆身会出现偏斜，导致螺纹受力不均；孔的内壁要做倒角处理，避免和连接销轴装配时出现刮削、卡滞，同时孔的直径公差要和适配的销轴做间隙配合设计，间隙量控制在0.01mm到0.03mm之间，既保证铰接转动的灵活性，又不会因为间隙过大产生传动冲击。

　　安装边界方面，这类丝杠的支撑端一般采用铜合金或者工程塑料衬套作为滑动支撑，不适合直接和钢制安装孔硬摩擦，否则长期运行会磨坏安装基座的孔位，后期维修成本很高。支撑座的安装孔同轴度要在装配时做好找正，两个支撑点的同轴度误差不能超过0.05mm，不然杆身旋转或者直线移动时会产生附加弯矩，不仅会增大传动阻力，还会让螺纹段的磨损集中在某一侧，大幅缩短零件的使用寿命。端部铰接孔连接的销轴，要做好轴向固定，一般用开口销或者轴用挡圈限位，防止设备运行过程中销轴窜出导致传动失效；和铰接孔配合的部件接触面，要保证平整，避免出现点接触、线接触的情况，防止局部应力过大导致孔位变形。

　　在不同的应用场景里，这类零件的参数可以做针对性调整，比如用于重载传动的场合，可以适当加大螺纹的牙高和杆身直径，提升整体的刚性和承载能力；用于轻载快速调节的场合，可以适当减小螺距，提升调节的精度，同时把杆身做轻量化处理，降低运动部件的整体惯量。日常运行过程中，要注意避免螺纹段进入硬质碎屑，比如金属切屑、沙尘之类的杂质，这些杂质一旦进入螺纹配合面，会在传动过程中刮伤牙面，很快就会导致传动间隙变大、精度丧失，所以在多粉尘的工况下使用时，最好给螺纹段加装可伸缩的防尘护套，阻挡杂质进入配合间隙。另外，传动螺母的材质选择也很重要，和这类丝杠配合的螺母一般选用锡青铜或者耐磨尼龙材质，既能保证足够的耐磨性，又能在运行过程中产生一定的自润滑效果，降低摩擦阻力，不要用钢制螺母直接和丝杠螺纹配合，否则两者硬度接近，很容易出现咬合、粘黏的问题，直接导致传动机构卡死。
